Тиристор быстродействующий ТБ553-800
Тиристоры быстродействующие ТБ553-800 (TF 553-800) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 800 ампер частотой до 10кГц в цепях с напряжением 1400В - 2400В (14-24кл).
Тип корпуса тиристоров ТБ553-800 – РТ53-1 (T.D2): диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26±2 мм, масса, не более – 550 г.
Часто запрашиваемые номиналы тиристоров: ТБ553-800-14, ТБ553-800-16, ТБ553-800-18, ТБ553-800-20, ТБ553-800-22, ТБ553-800-24, TF 553-800-14, TF 553-800-16, TF 553-800-18, TF 553-800-20, TF 553-800-22, TF 553-800-24.
Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия Fm – 24±2кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ553-800 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ553-800:
Характеристики тиристоров | ТБ553-800 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1400-2400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 800 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1256 А |
Ударный ток в открытом состоянии | ITSM | 15 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.50 В |
Динамическое сопротивление в открытом состоянии | rT | 0.50 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 150 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 630 А/мкс |
Время выключения | tq | 20-40 мкс |
Время включения | tgt | 4.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.020 ºC/Вт |
Усилие сжатия | Fm | 24±2 кН |
Масса, не более | W | 550 г |
Рекомендуемые охладители | О153, О253 |
Расшифровка маркировки тиристоров ТБ553-800-24-751 УХЛ2:
ТБ | 553 | – | 800 | – | 24 | 7 | 5 | 1 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | ||||||||||||||||||
553 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
800 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
24 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2400 В). | ||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
5 | – | Группа по времени выключения tq:
|
||||||||||||||||||
1 | – | Группа по времени включения tgt:
|
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Пример для заказа тиристоров: ТБ553-800-16-А2М3Н4-УХЛ2, ТБ553-800-24-К2Е3Н4-УХЛ2.
Полярность (цоколевка), размеры тиристора ТБ553-800:

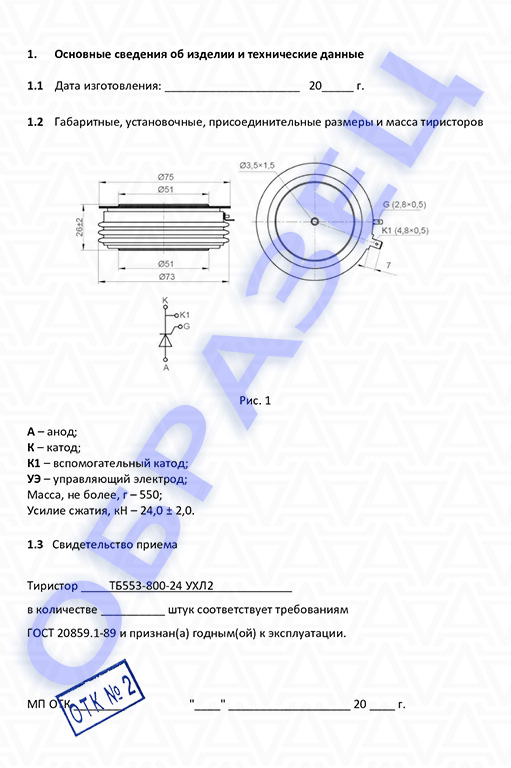

Паспорт тиристор ТБ553-800:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для таблеточных тиристоров ТБ553:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
Фото таблеточных силовых тиристоров ТБ553:
