Тиристор быстродействующий ТБ833-250-30
Тиристоры быстродействующие ТБ833-250 (TF 833-250) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 250 ампер частотой до 10кГц в цепях с напряжением 3000В (30кл).
Тип корпуса тиристоров ТБ833-250 – T.B3 (РТ32): диаметр контактной поверхности – Ø32 мм, габаритные размеры – Ø54х20±1 мм, масса, не более – 180 г.
Часто запрашиваемые номиналы тиристоров: ТБ833-250-30, TF 833-250-30.
Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия Fm – 10±1кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ833-250 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ833-250:
Характеристики тиристоров | ТБ833-250 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 3000 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 250 А (94°C) 430 А (55°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 390 А |
Ударный ток в открытом состоянии | ITSM | 5.7 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 3.0/785 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.70 В |
Динамическое сопротивление в открытом состоянии | rT | 2.20 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 70 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
Время выключения | tq | 50-125 мкс |
Время включения | tgt | 3.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.040 ºC/Вт |
Усилие сжатия | Fm | 10±1 кН |
Масса, не более | W | 180 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБ833-250-30-А2Е3К4 УХЛ2:
ТБ | 833 | – | 250 | – | 30 | А2 | Е3 | К4 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | |||||||||||||||
833 | – | Конструктивное исполнение, серия. | |||||||||||||||
250 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
30 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 3000 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
Е3/td> | – | Группа по времени выключения tq:
|
|||||||||||||||
К4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Полярность (цоколевка), размеры тиристора ТБ833-250:

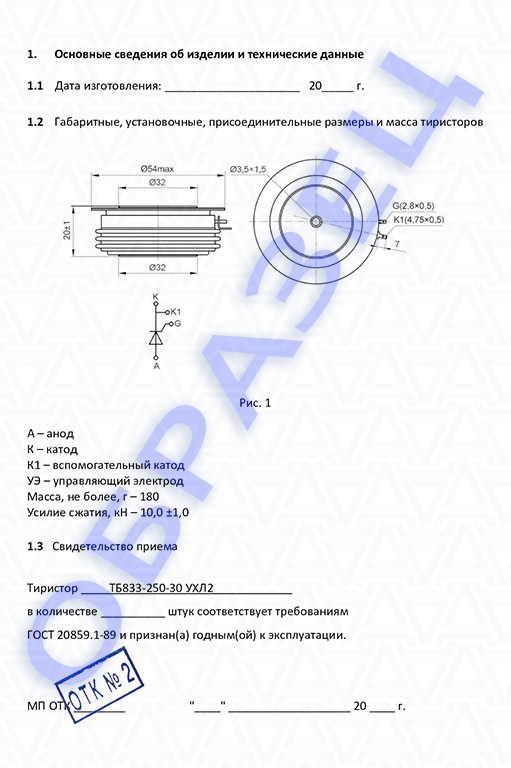

Паспорт тиристор ТБ833-250:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБ833-250:
Скачать PDF на тиристоры ТБ833-250
Рекомендуемые охладители для тиристоров ТБ833-250:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
Фото силовых тиристоров ТБ833-250:
