Тиристор быстродействующий импульсный ТБИ273-1600

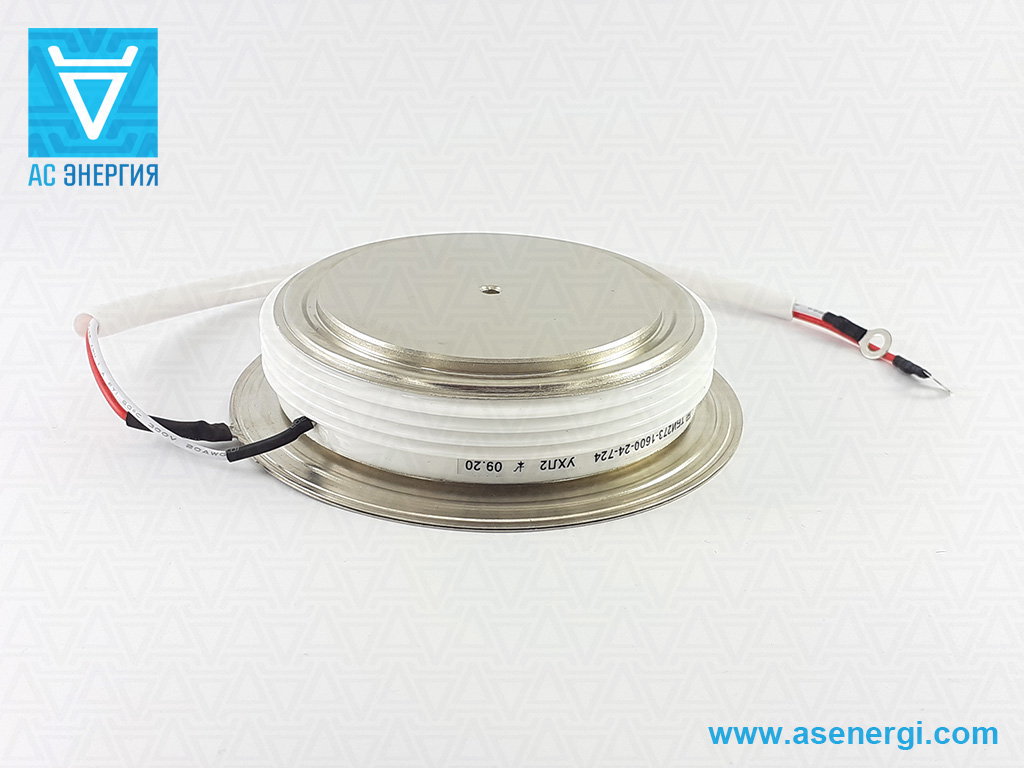

Тиристоры ТБИ273-1600 (TFI 273-1600) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1600 ампер частотой до 10 кГц в цепях с напряжением 2000 В - 2400 В. Тип корпуса тиристоров ТБИ273-1600 – PT73: диаметр контактной поверхности – Ø75 мм, габаритные размеры – Ø112х26 мм, масса – 1,2 кг.
Часто запрашиваемый номинал тиристоров: ТБИ273-1600-20, ТБИ273-1600-22, ТБИ273-1600-24, TFI 273-1600-20, TFI 273-1600-22, TFI 273-1600-24.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ273-1600 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ273-1600:
Характеристики тиристоров | ТБИ273-1600 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 2000-2400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 1704 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 2512 А |
Ударный ток в открытом состоянии | ITSM | 32 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.25 В |
Динамическое сопротивление в открытом состоянии | rT | 0.21 мОм |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 3250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
Время выключения | tq | 50 мкс |
Время включения | tgt | 2.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.011 ºC/Вт |
Усилие сжатия | Fm | 45±5 кН |
Масса | W | 1.2 кг |
Рекомендуемые охладители | О173, О273 |
Расшифровка маркировки тиристоров ТБИ273-1600-24 А2Е3Р4 УХЛ2:
ТБИ | 273 | – | 1600 | – | 24 | А2 | Е3 | Р4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | |||||||||||||||
273 | – | Конструктивное исполнение, серия. | |||||||||||||||
1600 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
24 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2400 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
Е3 | – | Группа по времени выключения tq:
|
|||||||||||||||
Р4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора ТБИ273-1600:

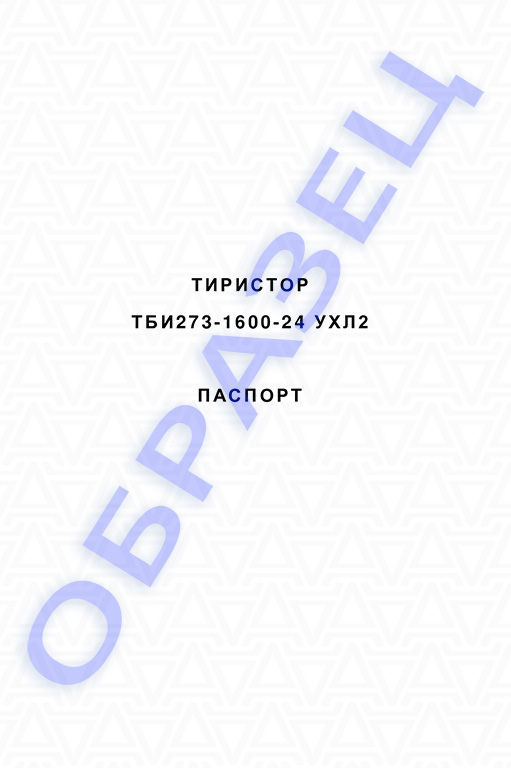

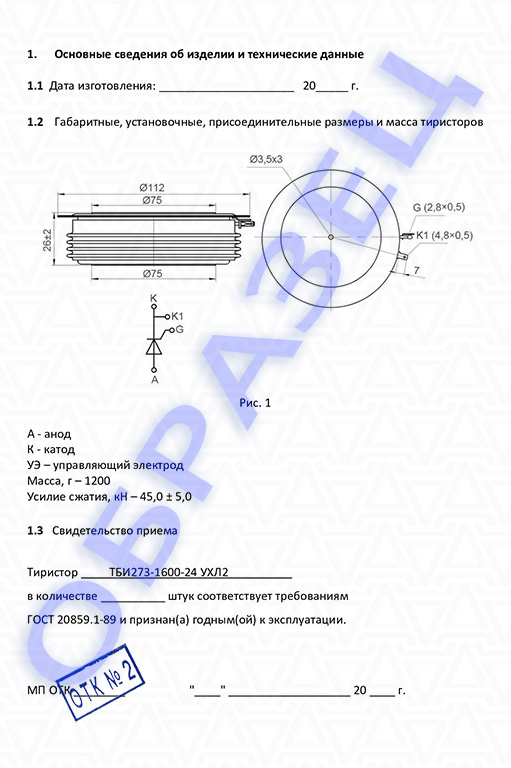

Паспорт тиристор ТБИ273-1600:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для тиристоров ТБИ273:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
