Тиристор быстродействующий импульсный ТБИ271-320
Тиристоры ТБИ271-320 (TFI 271-320) – силовые быстродействующие импульсные тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 320 ампер частотой до 10 кГц в цепях с напряжением 1000 В – 1400 В. Тип корпуса быстродействующих импульсных тиристоров серии ТБИ271 – ST7 (резьба М24х1,5), масса – 0,440 кг.
Часто запрашиваемые номиналы тиристоров: ТБИ271-320-10, ТБИ271-320-11, ТБИ271-320-12, ТБИ271-320-13, ТБИ271-320-14, TFI 271-320-10, TFI 271-320-11, TFI 271-320-12, TFI 271-320-13, TFI 271-320-14.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие зажатия – закручивающий момент должен быть 25-35 Нм. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ271-320 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров ТБИ271-320:
Характеристики тиристоров | ТБИ271-320 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1000-1400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 320А (85ºC) 421А (55ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 502 А |
Ударный ток в открытом состоянии | ITSM | 7.5 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.80/1005 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.061 В |
Динамическое сопротивление в открытом состоянии | rT | 0.863 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 70.0 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1600 А/мкс |
Время выключения | tq | 32 - 63 мкс |
Время включения | tgt | 1.6 - 3.2 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 260 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.080 ºC/Вт |
Закручивающий момент | Md | 25 - 35 Нм |
Масса | W | 0.440 кг |
Рекомендуемые охладители | О181, О281, ОМ105 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ271-320-10 А2К3Х4 УХЛ2:
ТБИ | 271 | – | 320 | – | 10 | А2 | К3 | Х4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | |||||||||||||||
271 | – | Конструктивное исполнение, серия. | |||||||||||||||
320 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
10 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1000 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
К3 | – | Группа по времени выключения tq:
|
|||||||||||||||
Х4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

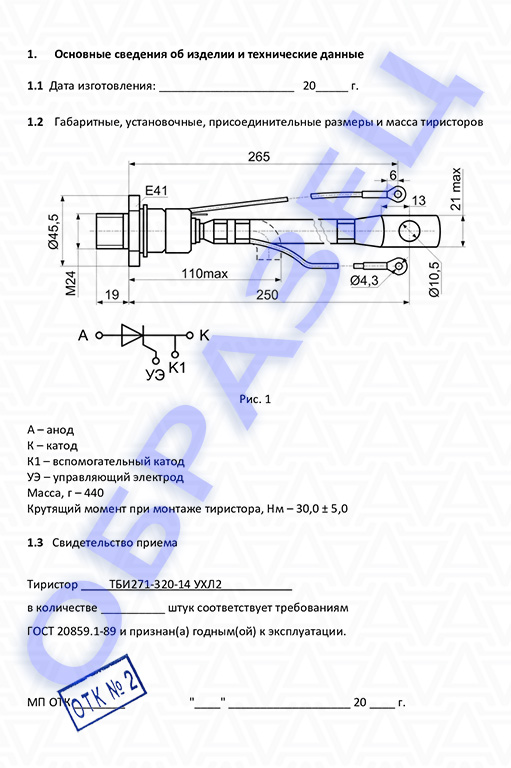

Полярность (цоколевка), размеры тиристора ТБИ271-320:

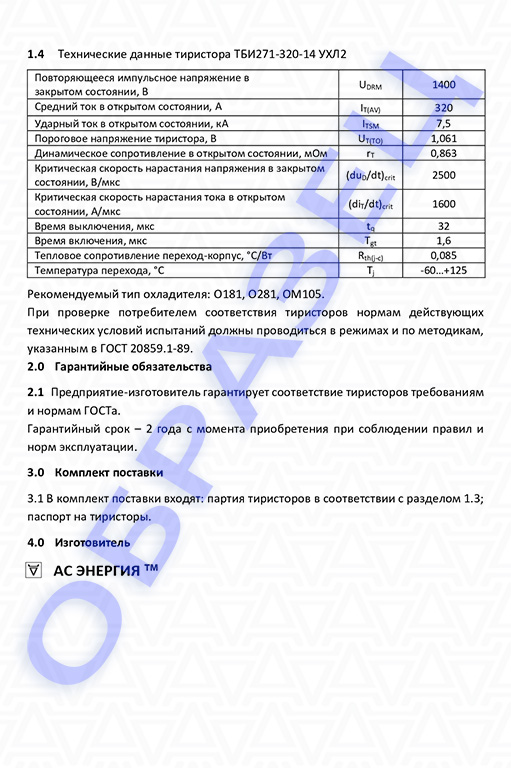

Паспорт тиристор ТБИ271-320:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры ТБИ271-320:
Скачать PDF на тиристоры ТБИ271-320
Рекомендуемые охладители для тиристоров ТБИ271-320:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".

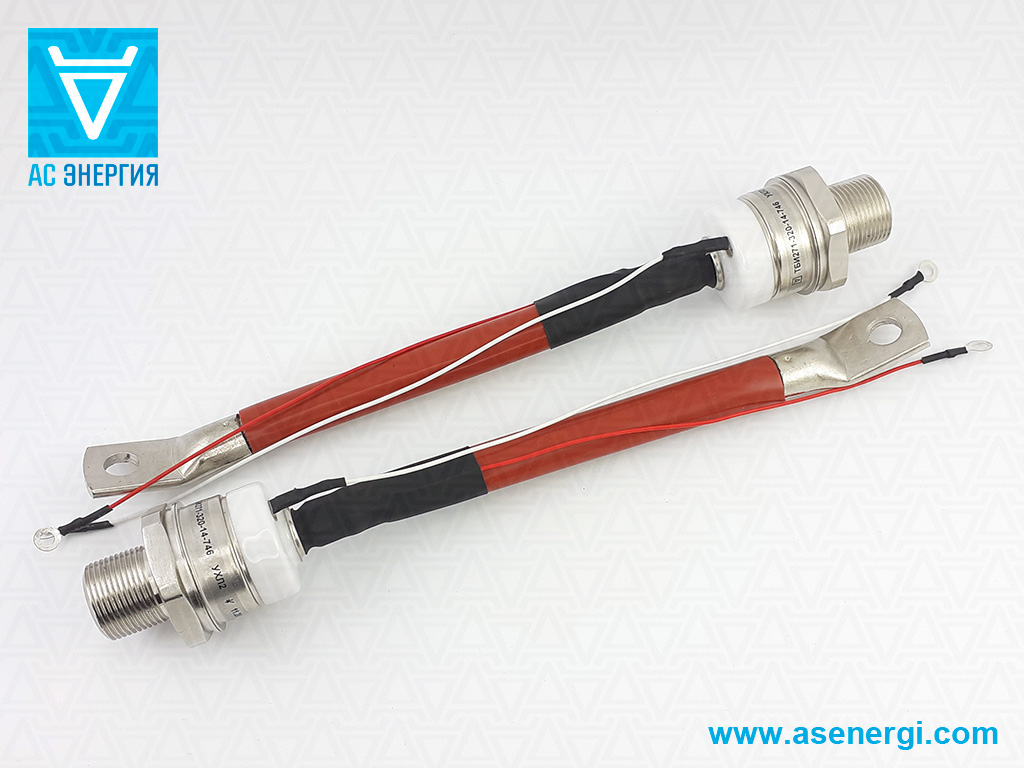

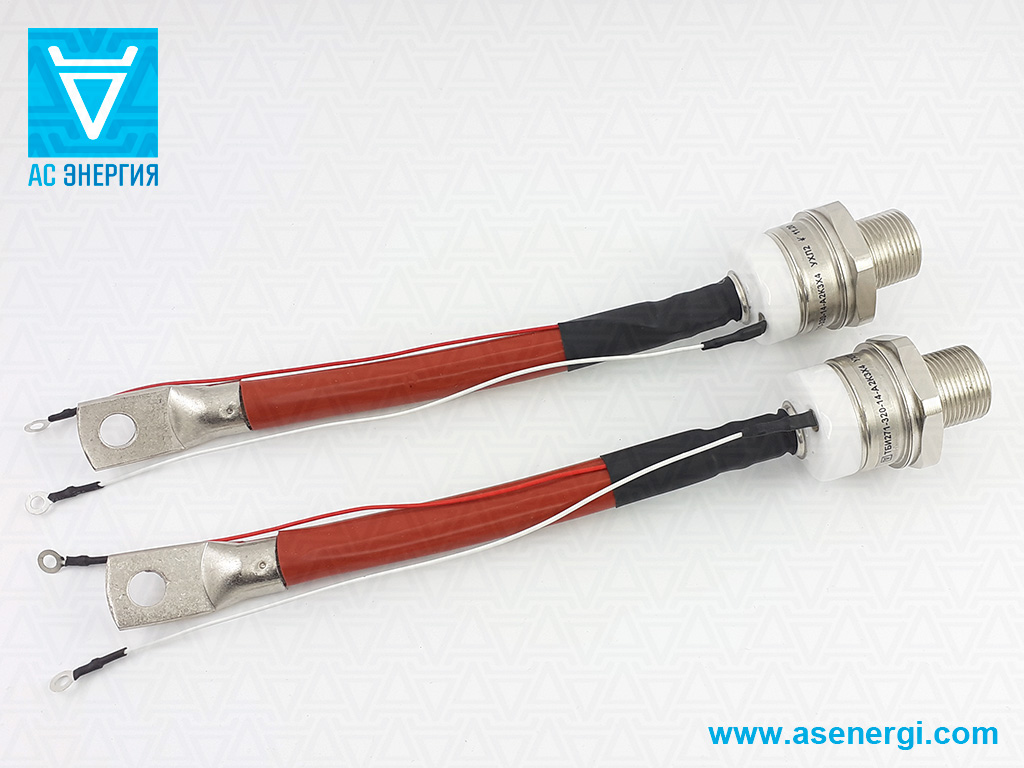

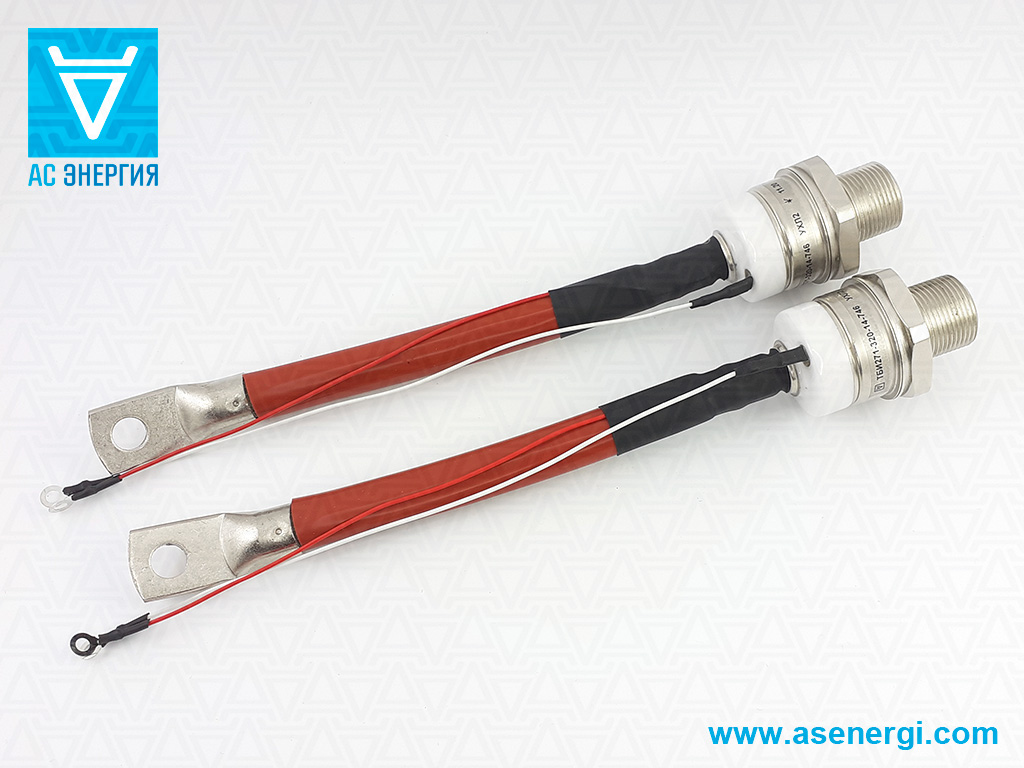

Фото быстродействующих импульсных тиристоров ТБИ271-320:
