Тиристор быстродействующий импульсный ТБИ333-320
Тиристоры ТБИ333-320 (TFI 333-320) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 320 ампер частотой до 10 кГц в цепях с напряжением 1200 В – 2400 В. Тип корпуса тиристоров ТБИ333-320: Т.В2 – диаметр контактной поверхности – Ø25 мм, габаритные размеры – Ø42х14±1 мм, масса, не более – 110 г. РТ32 – диаметр контактной поверхности – Ø32 мм, габаритные размеры – Ø54х20±1 мм, масса – 180 г.
Часто запрашиваемые номиналы тиристоров: ТБИ333-320-12, ТБИ333-320-14, ТБИ333-320-16, ТБИ333-320-18, ТБИ333-320-20, ТБИ333-320-22, ТБИ333-320-24, TFI 333-320-12, TFI 333-320-14, TFI 333-320-16, TFI 333-320-18, TFI 333-320-20, TFI 333-320-22, TFI 333-320-24.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 10±1кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ333-320 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ333-320:
Характеристики тиристоров | ТБИ333-320 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1200-2400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 320 А (85ºC) 470 А (55ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 502 А |
Ударный ток в открытом состоянии | ITSM | 6.3 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.6/1005 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.50 В |
Динамическое сопротивление в открытом состоянии | rT | 1.25 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 150 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1600 А/мкс |
Время выключения | tq | 25-50 мкс |
Время включения | tgt | 1.6-3.2 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.050 ºC/Вт |
Усилие сжатия | Fm | 10±1 кН |
Масса, не более | W | 110 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ333-320-24-А2М3Т4 УХЛ2:
ТБИ | 333 | – | 320 | – | 24 | А2 | М3 | Т4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | |||||||||||||||
333 | – | Конструктивное исполнение, серия. | |||||||||||||||
400 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
24 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2400 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
М3 | – | Группа по времени выключения tq:
|
|||||||||||||||
Т4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора ТБИ333-320:

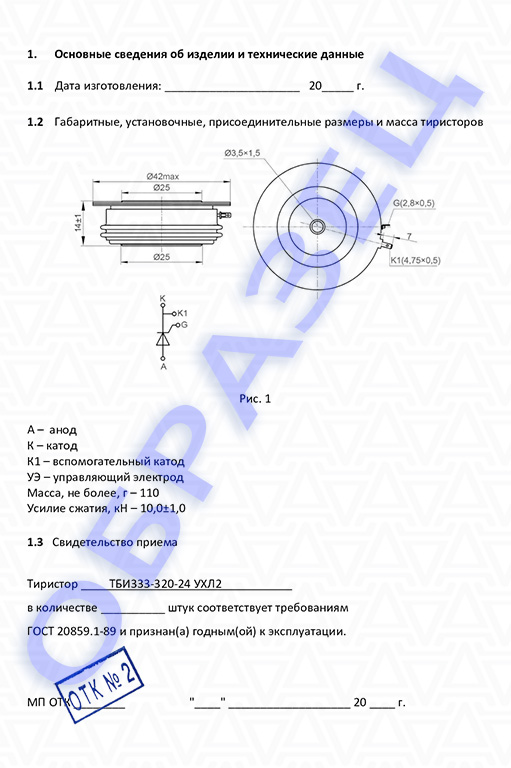

Паспорт тиристор ТБИ333-320:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры ТБИ333-320:
Скачать PDF на тиристоры ТБИ333-320
Рекомендуемые охладители для таблеточных тиристоров ТБИ333-320:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".

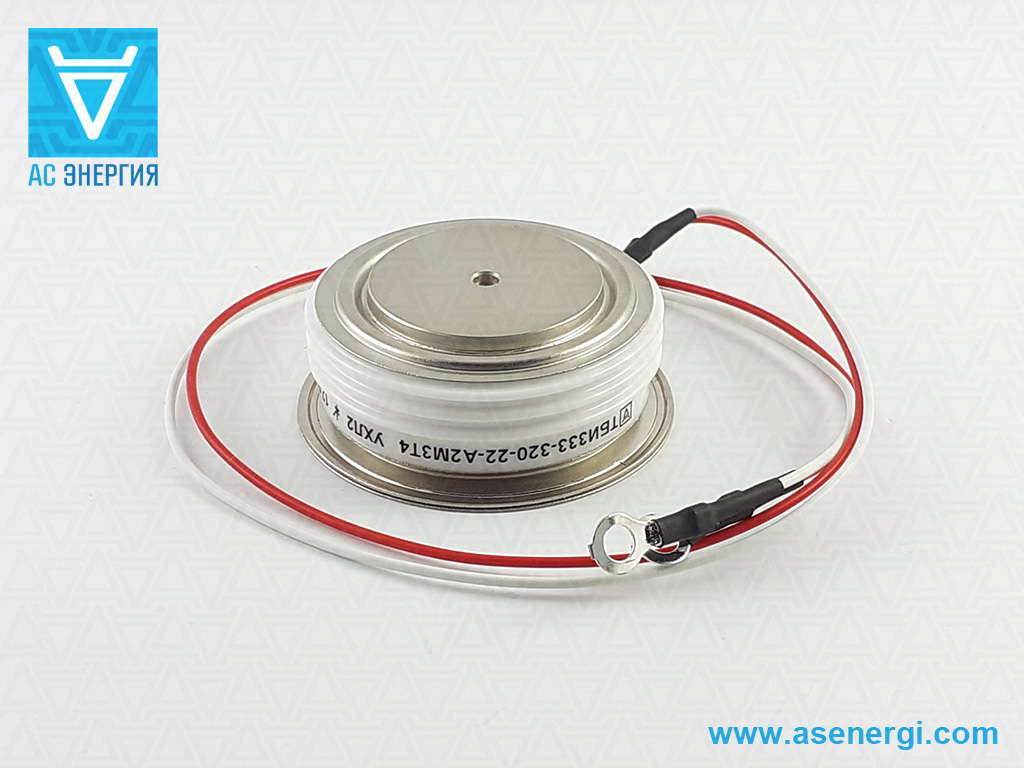

Фото быстродействующих импульсных тиристоров ТБИ333:
