Тиристор быстродействующий импульсный ТБИ353-800
Тиристоры ТБИ353-800 (TFI 353-800) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 800 ампер частотой до 10 кГц в цепях с напряжением 3000В - 3400В. Тип корпуса тиристоров ТБИ353-800 – T.D2 (РТ53): диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26±2 мм, масса, не более – 550 г.
Часто запрашиваемые номиналы тиристоров: ТБИ353-800-30, ТБИ353-800-32, ТБИ353-800-34, TFI 353-800-30, TFI 353-800-32, TFI 353-800-34.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 26±2кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ353-800 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ353-800:
Характеристики тиристоров | ТБИ353-800 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 3000-3400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 744 А (85ºC) 800 А (80ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1256 А |
Ударный ток в открытом состоянии | ITSM | 20 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.70/2512 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.563 В |
Динамическое сопротивление в открытом состоянии | rT | 0.545 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 150 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 2000 А/мкс |
Время выключения | tq | 63 мкс |
Время включения | tgt | 2.0-4.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0210 ºC/Вт |
Усилие сжатия | Fm | 26±2 кН |
Масса, не более | W | 550 г |
Рекомендуемые охладители | О153, О253 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ353-800-34-741 УХЛ2:
ТБИ | 353 | – | 800 | – | 34 | 7 | 4 | 1 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | ||||||||||||||||||||||||
353 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
800 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
34 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 3400 В). | ||||||||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
1 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
4 | – | Группа по времени включения tgt:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБИ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Пример для заказа тиристоров: ТБИ353-800-34-911-УХЛ2, ТБИ353-800-30-М1С3Н4-УХЛ2.
Полярность (цоколевка), размеры тиристора ТБИ353-800:

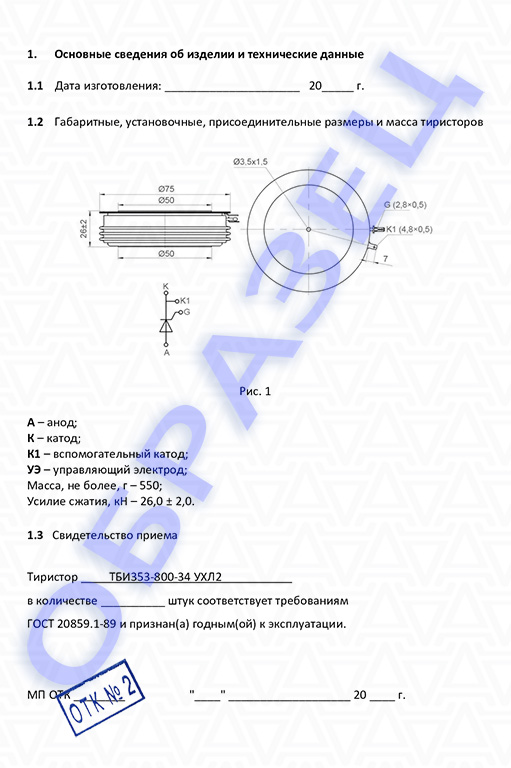

Паспорт тиристор ТБИ353-800:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры ТБИ353-800:
Скачать PDF на тиристоры ТБИ353-800
Рекомендуемые охладители для таблеточных тиристоров ТБИ353-800:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
