Тиристор быстродействующий импульсный ТБИ361-100
Тиристоры ТБИ361-100 (TFI 361-100) – силовые быстродействующие импульсные тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 160А частотой до 10 кГц в цепях с напряжением 600 В – 1200 В.
Тиристоры ТБИ361-100 – прямой полярности: основание тиристора – анод, гибкий вывод – катод. Тип корпуса тиристоров – ST6 (резьба М20х1.5), масса – 0,240 кг. "ST" обозначает "stud thyristor" – штыревой тиристор
Часто запрашиваемые номиналы тиристоров: ТБИ361-100-6, ТБИ361-100-8, ТБИ361-100-9, ТБИ361-100-10, ТБИ361-100-11, ТБИ361-100-12, TFI 361-100-6, TFI 361-100-8, TFI 361-100-9, TFI 361-100-10, TFI 361-100-11, TFI 361-100-12.
Тиристоры изготавливаться для эксплуатации в умеренном, холодном (УХЛ) и тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке необходимо соблюдать усилие зажатия – закручивающий момент Md – 20-30 Нм. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ361-100 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ361-100:
Характеристики тиристоров | ТБИ361-100 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 600-1200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 100 А (93ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 157 А |
Ударный ток в открытом состоянии | ITSM | 2.5 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.40/314 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.40 В |
Динамическое сопротивление в открытом состоянии | rT | 2.40 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 50 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 800 А/мкс |
Время выключения | tq | 12.5-50 мкс |
Время включения | tgt | 2.5-3.2 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 312 А2·c·103 |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.150 ºC/Вт |
Усилие сжатия | Fm | 25±5 кН |
Масса | W | 240 г |
Рекомендуемые охладители | О171, О271, О361, О471, ОМ101 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ361-100-12 А2Х4М4 УХЛ2:
ТБИ | 361 | – | 100 | – | 12 | А2 | Х4 | М4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | ||||||||||||||||||||||||
361 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
100 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
12 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1200 В). | ||||||||||||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
Х3 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
М4 | – | Группа по времени включения tgt:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора ТБИ361-100:

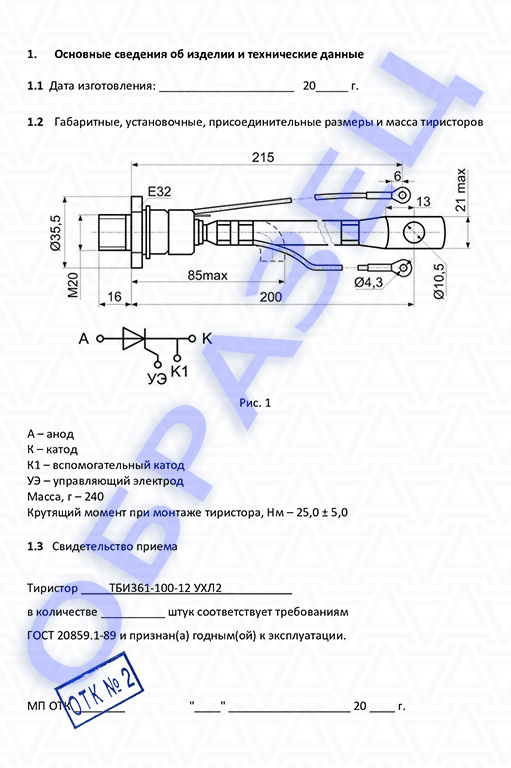

Паспорт тиристор ТБИ361-100:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБИ361-100:
Скачать PDF на тиристоры ТБИ361-100
Рекомендуемые охладители для тиристоров ТБИ361-100:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
Фото быстродействующих импульсных тиристоров ТБИ361-100:
