Тиристор быстродействующий импульсный ТБИ371-200
Тиристоры ТБИ371-200 (TFI 371-200) – силовые быстродействующие импульсные тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 200А частотой до 10 кГц в цепях с напряжением 600 В – 1200 В.
Тиристоры ТБИ371-200 – прямой полярности: основание тиристора – анод, гибкий вывод – катод. Тип корпуса тиристоров – ST7 (резьба М24х1,5), масса – 0,440 кг. "ST" обозначает "stud thyristor" – штыревой тиристор
Часто запрашиваемые номиналы тиристоров: ТБИ371-200-6, ТБИ371-200-7, ТБИ371-200-8, ТБИ371-200-9, ТБИ371-200-10, ТБИ371-200-11, ТБИ371-200-12, ТБИ371-200-14, ТБИ371-200-16, ТБИ371-200-18, TFI 371-200-6, TFI 371-200-7, TFI 371-200-8, TFI 371-200-9, TFI 371-200-10, TFI 371-200-11, TFI 371-200-12, TFI 371-200-14, TFI 371-200-16, TFI 371-200-18.
Тиристоры изготавливаться для эксплуатации в умеренном, холодном (УХЛ) и тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке необходимо соблюдать усилие зажатия – закручивающий момент должен быть 25-35 Нм. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ371-200 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ371-200:
Характеристики тиристоров | ТБИ371-200 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 600-1800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 200 А (90ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 314 А |
Ударный ток в открытом состоянии | ITSM | 6.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.60/628 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.35 В |
Динамическое сопротивление в открытом состоянии | rT | 1.20 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 40 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
Время выключения | tq | 25-50 мкс |
Время включения | tgt | 1.6-3.2 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 180 А2·c·103 |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.084 ºC/Вт |
Усилие сжатия | Fm | 30±5 кН |
Масса | W | 440 г |
Рекомендуемые охладители | О181, О281, ОМ105 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ371-200-18 А2М3К4 УХЛ2:
ТБИ | 371 | – | 200 | – | 18 | А2 | М3 | К4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | |||||||||||||||
371 | – | Конструктивное исполнение, серия. | |||||||||||||||
200 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
18 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1800 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
М3 | – | Группа по времени выключения tq:
|
|||||||||||||||
К4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

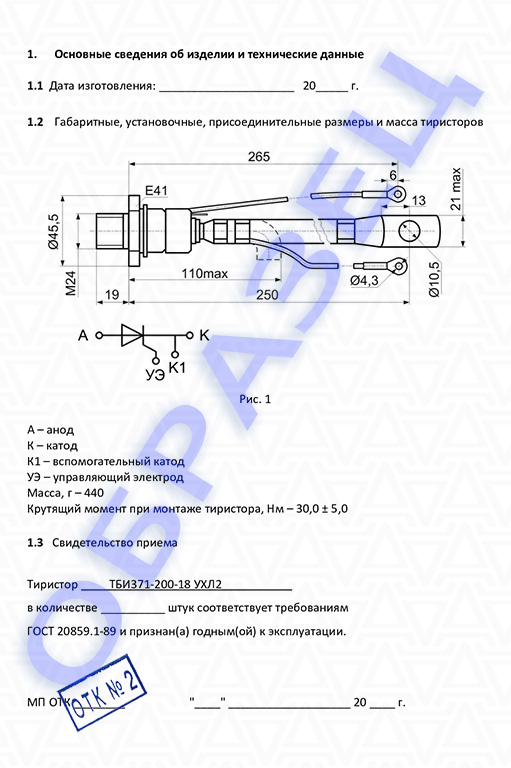

Полярность (цоколевка), размеры тиристора ТБИ371-200:

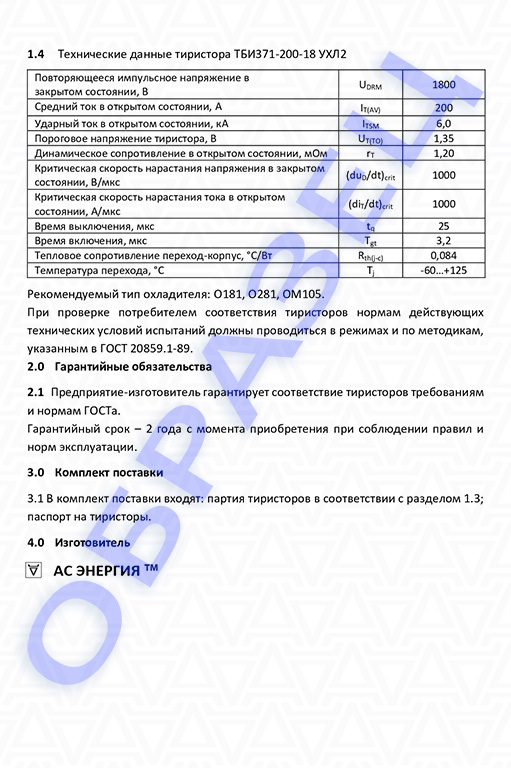

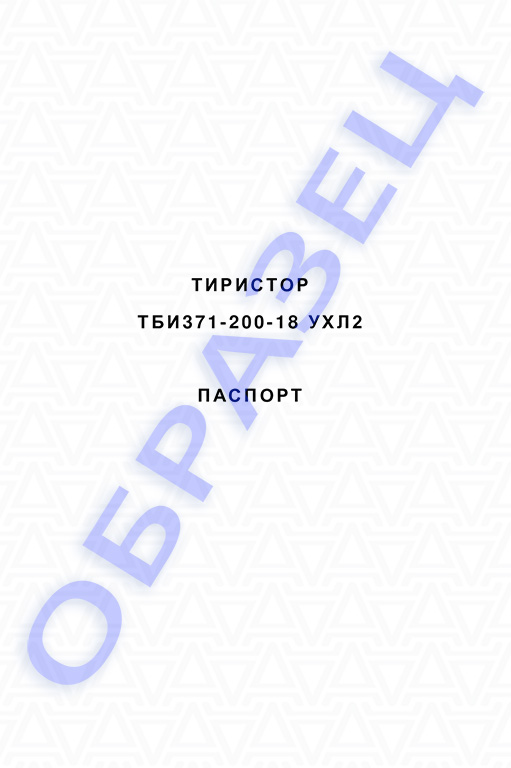

Паспорт тиристор ТБИ371-200:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБИ371-200:
Скачать PDF на тиристоры ТБИ371-200
Рекомендуемые охладители для тиристоров ТБИ371-200:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
Фото быстродействующих импульсных тиристоров ТБИ371-200:
