Тиристор быстродействующий импульсный ТБИ573-2000
Тиристоры ТБИ573-2000 (TFI 573-2000) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 2000 ампер частотой до 10 кГц в цепях с напряжением 1000 В - 1200 В. Тип корпуса тиристоров ТБИ573-2000 – T.F1 (РТ73): диаметр контактной поверхности – Ø80 мм, габаритные размеры – Ø107х26±2 мм, масса, не более – 1210 г.
Часто запрашиваемые номиналы тиристоров: ТБИ573-2000-10, ТБИ573-2000-12, TFI 573-2000-10, TFI 573-2000-12.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 45±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ573-2000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ573-2000:
Характеристики тиристоров | ТБИ573-2000 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1000-1200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 2000 А (92ºC) 2376 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3140 А |
Ударный ток в открытом состоянии | ITSM | 65 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.15/6280 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.456 В |
Динамическое сопротивление в открытом состоянии | rT | 0.090 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 300 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 2500 А/мкс |
Время выключения | tq | 10-20 мкс |
Время включения | tgt | 1.6-3.2 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0085 ºC/Вт |
Усилие сжатия | Fm | 45±5 кН |
Масса, не более | W | 1210 г |
Рекомендуемые охладители | О173, О273 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ573-2000-12-М1А4Т4 УХЛ2:
ТБИ | 573 | – | 2000 | – | 12 | М1 | А4 | Т4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | ||||||||||||||||||||||||
573 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
2000 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
12 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1200 В). | ||||||||||||||||||||||||
М1 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
А4 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
Т4 | – | Группа по времени включения tgt:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Для оформления заказа на тиристоры ТБИ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Пример для заказа тиристоров: ТБИ573-2000-10-775 УХЛ2, ТБИ573-2000-12-М1А4Т4 УХЛ2.
Полярность (цоколевка), размеры тиристора ТБИ573-2000:

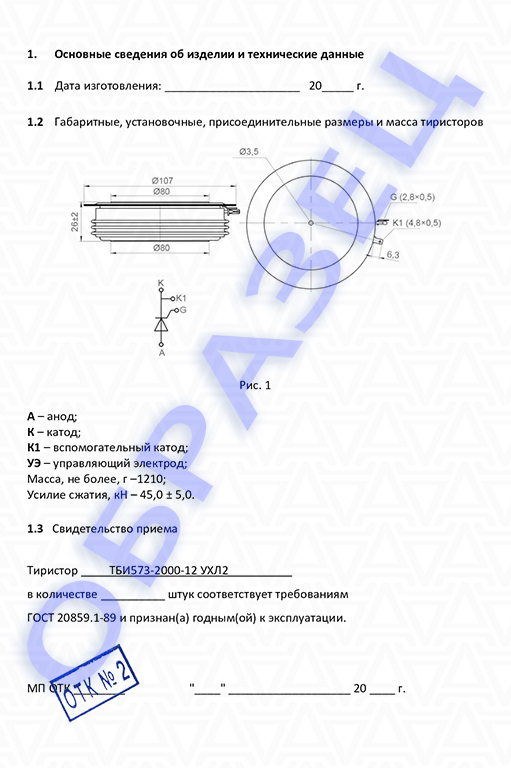

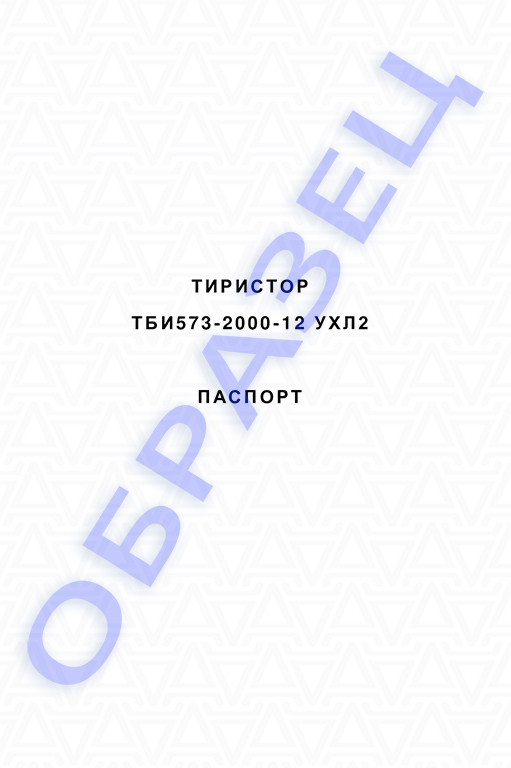

Паспорт тиристор ТБИ573-2000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры ТБИ573-2000:
Скачать PDF на тиристоры ТБИ573-2000
Рекомендуемые охладители для тиристоров ТБИ573-2000:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
Фото быстродействующих импульсных тиристоров ТБИ573-2000:
