Симистор ТС131-40

Напряжение	U_DRM/U_RRM	100-1200 В
Макс. действующий ток	I_TRMS (T_С, ºC)	40А (85ºC)
Класс по напряжению	U_RRM / 100	1 – 12
Цена	ТС131-40	по запросу + –
Масса, не более		37 г

Симисторы, триаки ТС131-40 – штыревые симметричные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 40А частотой до 500 Гц в цепях с напряжением 100В – 1200В (1–12кл). Корпус симисторов ТС131-40 – резьба М8, масса, не более – 37 г.

Часто запрашиваемые номиналы симисторов: ТС131-40-1, ТС131-40-2, ТС131-40-4, ТС131-40-6, ТС131-40-7, ТС131-40-8, ТС131-40-10, ТС131-40-11, ТС131-40-12.

Расположение выводов (цоколевка): гибкий силовой вывод – основной вывод 1 (условный катод), основание симистора – основной вывод 2 (условный анод), гибкий провод, выходящий из основания основного вывода 2 – дополнительный основной вывод 2 (вспомогательный катод), гибкий провод, выходящий из корпуса – управляющий электрод. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.

Для отвода тепла симисторы собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент M_d для симисторов ТС131-40 должен быть 5-6 Нм. Рекомендуется также использовать теплопроводящую пасту КПТ-8.

Применяются симметричные тиристоры и их аналоги в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.

Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы симисторов, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.

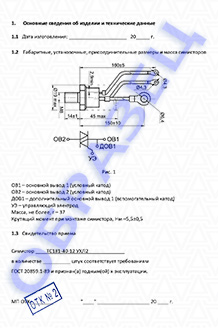

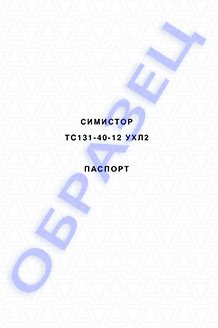

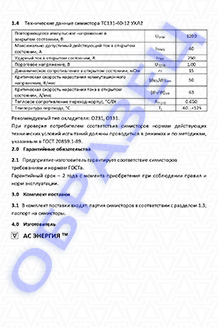

При поставке симисторов при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена симисторов ТС131-40 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Подробные характеристики симисторов ТС131-40:

Параметры симисторов		ТС131-40
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение	U_DRM/U_RRM	100-1200 В
Максимально допустимый действующий ток в открытом состоянии (Температура корпуса)	I_TRMS/(T_C)	40 А (85°C)
Ударный ток в открытом состоянии	I_TSM	250 А
Максимально допустимая температура перехода	T_jmax	125 ºC
Пороговое напряжение тиристора в открытом состоянии	U_T(TO)	1,00 В
Динамическое сопротивление в открытом состоянии	r_T	15,0 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток	I_DRM/I_RRM	5,0 мА
Критическая скорость нарастания коммутационного напряжения	(dU_D/dt)_com	1-50 В/мкс
Отпирающий постоянный ток управления	I_GT	200 мА
Отпирающее постоянное напряжение управления	U_GT	3,0 В
Критическая скорость нарастания тока в открытом состоянии	(di_T/dt)_cr	63 А/мкс
Тепловое сопротивление переход - корпус	R_th(j-c)	0,650 ºC/Вт
Квадранты управляемости	1, 3, 4
Закручивающий момент	M_d	5,5±0,5 Нм
Масса, не более	W	37 г
Рекомендуемые охладители	О231, О331
Информационный лист	PDF

Расшифровка маркировки (обозначений) симисторов ТС131-40 УХЛ2:

ТС

131

–

УХЛ2

ТС

–

Тиристор симметричный.

131

–

Конструктивное исполнение, серия.

–

Максимально допустимый действующий ток в открытом состоянии I_TRMS, А.

–

Класс по напряжению U_RRM / 100 (Номинальное напряжение - 1200 В).

–

Критическая скорость нарастания коммутационного напряжения (dU_D/dt)_com:

Буквенно-цифровая маркировка	М4	Н4	С4	А4	Т3	М3	Е3
Цифровая маркировка	1	2	3	4	5	6	7
Значение, В/мкс	2,5	4,0	6,3	10	16	25	50
