Симистор ТС141-63
Симисторы, триаки ТС141-63 – штыревые симметричные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 63А частотой до 500 Гц в цепях с напряжением 100В – 1200В (1–12кл). Корпус симисторов ТС141-63 – резьба М10, масса, не более – 70 г.
Часто запрашиваемые номиналы симисторов: ТС141-63-1, ТС141-63-2, ТС141-63-4, ТС141-63-6, ТС141-63-7, ТС141-63-8, ТС141-63-10, ТС141-63-11, ТС141-63-12.
Расположение выводов (цоколевка): гибкий силовой вывод – основной вывод 1 (условный катод), основание симистора – основной вывод 2 (условный анод), гибкий провод, выходящий из основания основного вывода 2 – дополнительный основной вывод 2 (вспомогательный катод), гибкий провод, выходящий из корпуса – управляющий электрод. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла симисторы собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент Md для симисторов ТС141-63 должен быть 6-10 Нм. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Применяются симметричные тиристоры и их аналоги в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы симисторов, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
При поставке симисторов при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена симисторов ТС141-63 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики симисторов ТС141-63:
Параметры симисторов | ТС141-63 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 100-1200 В |
Максимально допустимый действующий ток в открытом состоянии (Температура корпуса) | ITRMS/(TC) | 63 А (85°C) |
Ударный ток в открытом состоянии | ITSM | 480 А |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0,90 В |
Динамическое сопротивление в открытом состоянии | rT | 10,0 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 7,0 мА |
Критическая скорость нарастания коммутационного напряжения | (dUD/dt)com | 1-50 В/мкс |
Отпирающий постоянный ток управления | IGT | 200 мА |
Отпирающее постоянное напряжение управления | UGT | 3,0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 63 А/мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0,440 ºC/Вт |
Квадранты управляемости | 1, 3, 4 | |
Закручивающий момент | Md | 8,0±2,0 Нм |
Масса, не более | W | 70 г |
Рекомендуемые охладители | О241 | |
Информационный лист |
Расшифровка маркировки (обозначений) симисторов ТС141-63 УХЛ2:
ТС | 141 | – | 63 | – | 12 | 6 | УХЛ2 |
ТС | – | Тиристор симметричный. | ||||||||||||||||||||||||
141 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
63 | – | Максимально допустимый действующий ток в открытом состоянии ITRMS, А. | ||||||||||||||||||||||||
12 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1200 В). | ||||||||||||||||||||||||
6 | – | Критическая скорость нарастания коммутационного напряжения (dUD/dt)com:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

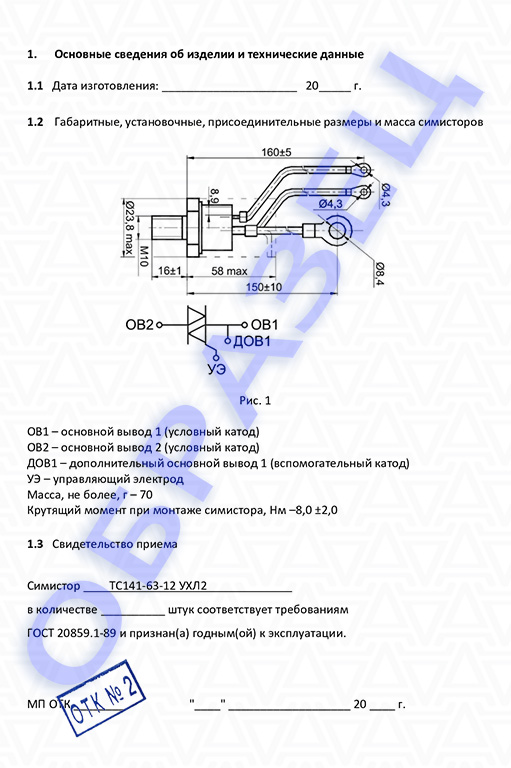

Полярность (цоколевка), размеры симистора ТС141-63:

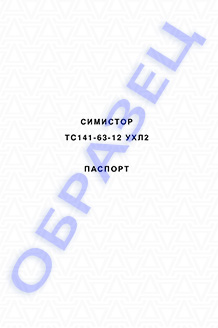

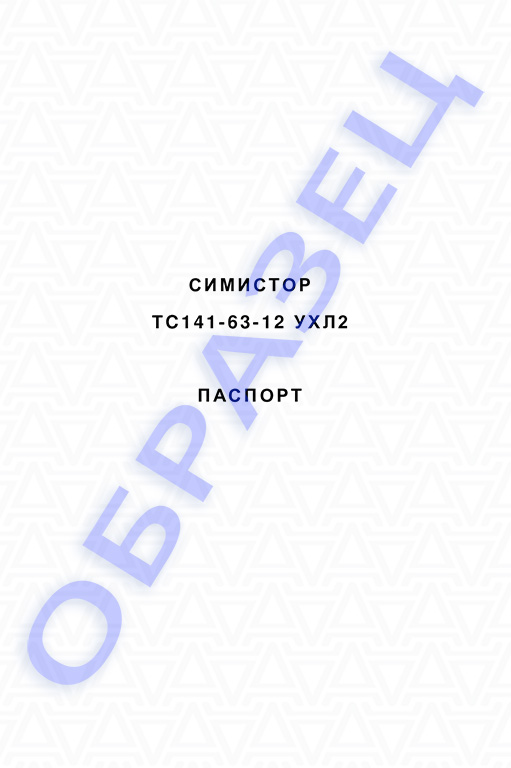

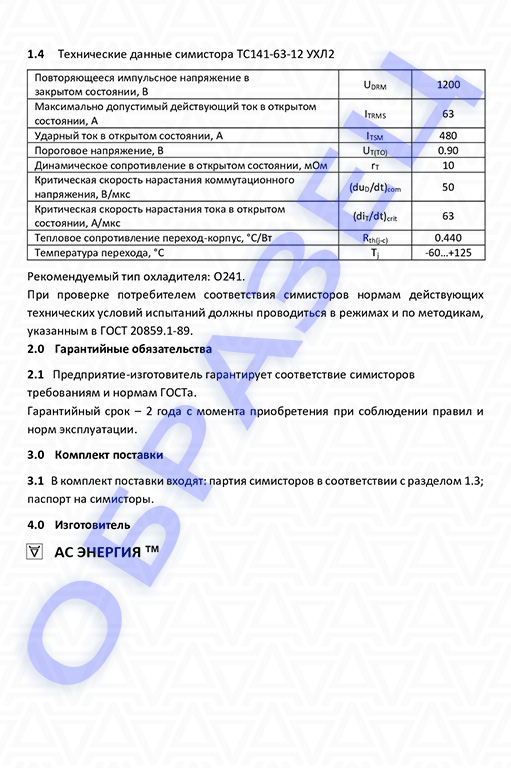

Паспорт симистор ТС141-63:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на симисторы ТС141-63:
Скачать PDF на симисторы ТС141-63
Рекомендуемые охладители (радиаторы) для симисторов ТС141-63:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
