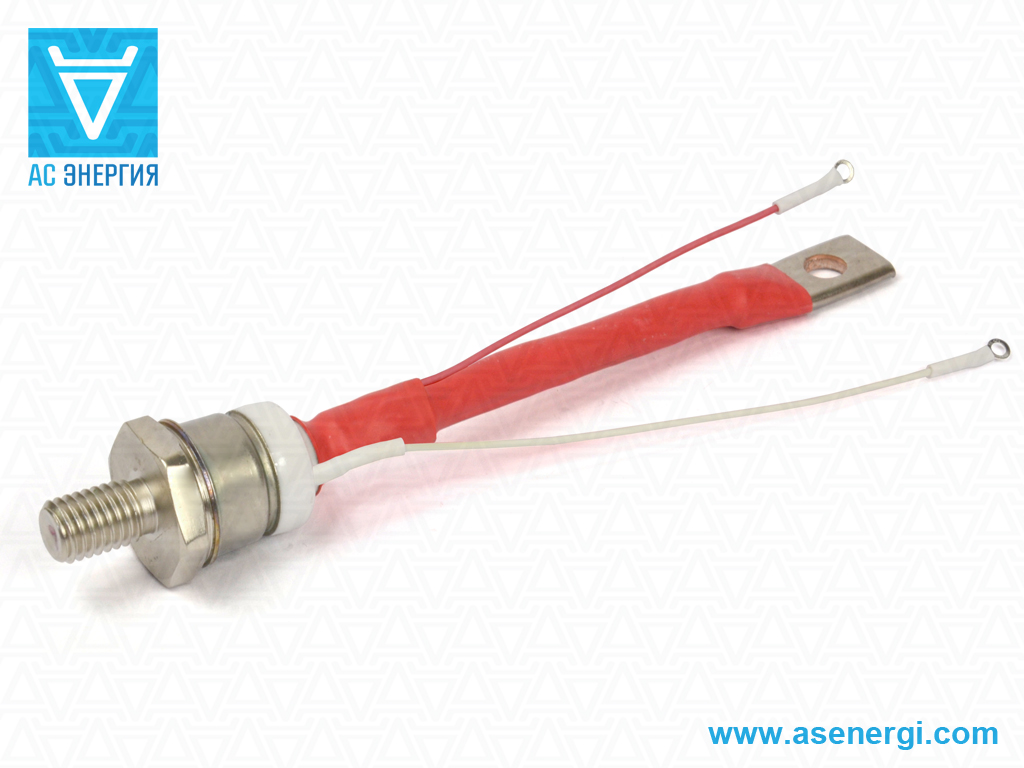

Симистор ТС151-160
Симисторы, триаки ТС151-160 – штыревые симметричные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 160А частотой до 500 Гц в цепях с напряжением 300В – 1300В (3–13кл). Тип корпуса симисторов ТС151-160 – ST5 (резьба М12х1,5), масса – 0,150 кг.
Часто запрашиваемые номиналы симисторов: ТС151-160-3, ТС151-160-4, ТС151-160-6, ТС151-160-8, ТС151-160-9, ТС151-160-10, ТС151-160-11, ТС151-160-12, ТС151-160-13.
Расположение выводов (цоколевка): гибкий силовой вывод – основной вывод 1 (условный катод), основание симистора – основной вывод 2 (условный анод), гибкий провод, выходящий из основания основного вывода 2 – дополнительный основной вывод 2 (вспомогательный катод), гибкий провод, выходящий из корпуса – управляющий электрод. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла симисторы собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент Md для симисторов ТС151-160 должен быть 10-20 Нм. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Применяются симметричные тиристоры и их аналоги в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы симисторов, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
При поставке симисторов при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена симисторов ТС151-160 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики симисторов ТС151-160:
Параметры симисторов | ТС151-160 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 300-1300 В |
Максимально допустимый действующий ток в открытом состоянии (Температура корпуса) | ITRMS/(TC) | 160 А (85°C) |
Ударный ток в открытом состоянии | ITSM | 1,4 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1,10 В |
Динамическое сопротивление в открытом состоянии | rT | 2,00 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 10 мА |
Критическая скорость нарастания коммутационного напряжения | (dUD/dt)com | 6,3-100 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3,0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 6,3 А/мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0,190 ºC/Вт |
Квадранты управляемости | Rth(j-c) | 1, 2 |
Закручивающий момент | Md | 15±5 Нм |
Масса | W | 150 г |
Рекомендуемые охладители | О151 |
Расшифровка маркировки (обозначений) симисторов ТС151-160 УХЛ2:
ТС | 151 | – | 125 | – | 13 | 7 | УХЛ2 |
ТС | – | Тиристор симметричный. | |||||||||||||||||||||
151 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
125 | – | Максимально допустимый действующий ток в открытом состоянии ITRMS, А. | |||||||||||||||||||||
13 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1300 В). | |||||||||||||||||||||
7 | – | Критическая скорость нарастания коммутационного напряжения (dUD/dt)com:
|
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры симистора ТС151-160:

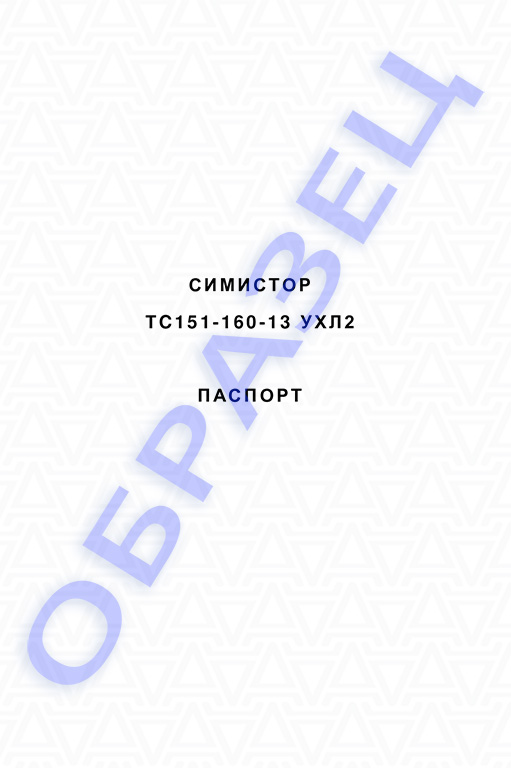

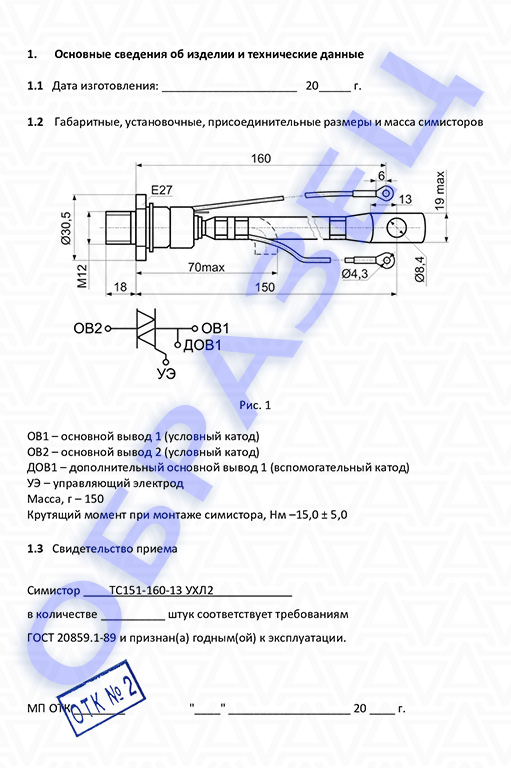

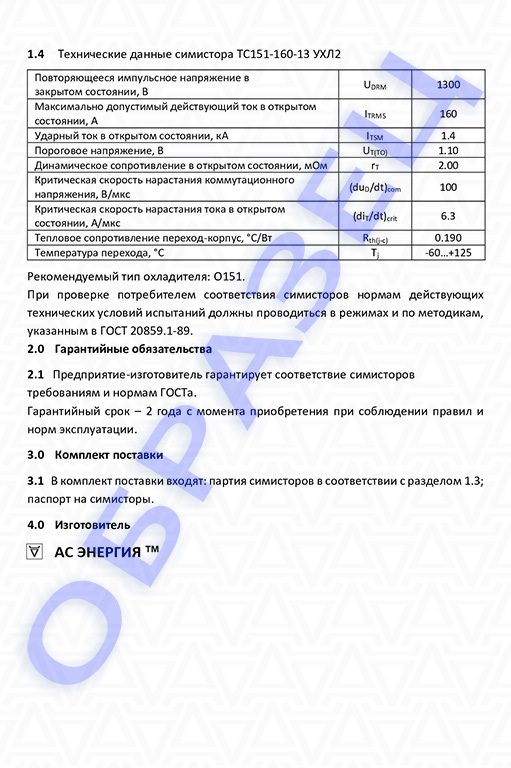

Паспорт симистор ТС151-160:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители (радиаторы) для симисторов ТС151-160:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
