Симистор ТС152-100

Симистор ТС152-100
Напряжение UDRM/URRM 200-1400 В
Макс. действующий ток ITRMS (TС, ºC) 100А (85ºC)
Класс по напряжению URRM / 100 2 – 14
Цена ТС152-100 по запросу
+ –
Добавить
Масса 78 г

Симисторы, триаки ТС152-100 – штыревые симметричные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 100 ампер частотой до 500 Гц в цепях с напряжением 200В – 1400В (1–14кл). Тип корпуса симисторов ТС152-100: резьба - М12, масса, не более – 78 г.

Расположение выводов (цоколевка): жесткий длинный вывод – основной вывод 1 (условный катод), основание симистора – основной вывод 2 (условный анод), жесткий короткий вывод – управляющий электрод. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.

Для отвода тепла симисторы собирают с охладителями при помощи резьбового соединения. Рекомендуется также использовать теплопроводящую пасту КПТ-8.

Применяются симметричные тиристоры и их аналоги в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.

Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы симисторов, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.

Читать далее

При поставке симисторов при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры Т152-100 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Подробные характеристики симисторов ТС152-100:

Параметры симисторов ТС152-100
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 200-1400 В
Максимально допустимый действующий ток в открытом состоянии (Температура корпуса) ITRMS/(TC) 100 А (85°C)
Ударный ток в открытом состоянии ITSM 0.8 кА
Максимально допустимая температура перехода Tjmax 125 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 1.65/141 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.00 В
Динамическое сопротивление в открытом состоянии rT 4.6 мОм
Повторяющийся импульсный ток в закрытом состоянии IDRM 10.0 мА
Критическая скорость нарастания коммутационного напряжения (dUD/dt)com 2.5-100 В/мкс
Отпирающий постоянный ток управления IGT 150 мА
Отпирающее постоянное напряжение управления UGT 3.0 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 63 А/мкс
Тепловое сопротивление переход - корпус Rth(j-c) 0.27 ºC/Вт
Квадранты управляемости Квадранты управляемости 1, 3, 4
Масса W 78 г
Рекомендуемые охладители О151, O251
Информационный лист PDF PDF

Расшифровка маркировки (обозначений) симисторов ТС152-100-14 УХЛ2:

ТС 152 – 100 – 14   6   УХЛ2
ТС – Тиристор симметричный.
152 – Конструктивное исполнение, серия.
100 – Максимально допустимый действующий ток в открытом состоянии ITRMS, А.
14 – Класс по напряжению URRM / 100   (Номинальное напряжение - 1400 В).
6 – Критическая скорость нарастания коммутационного напряжения (dUD/dt)com:
Буквенно-цифровая маркировка М4 Н4 С4 А4 Т3 М3 Е3 А3
Цифровая маркировка 1 2 3 4 5 6 7 8
Значение, В/мкс 2,5 4 6,3 10 16 25 50 100
УХЛ2 – Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89).Обозначениe групп динамических параметров

Полярность (цоколевка), размеры симистора ТС152-100:

Цоколевка ТС152-100 Размеры ТС152-100

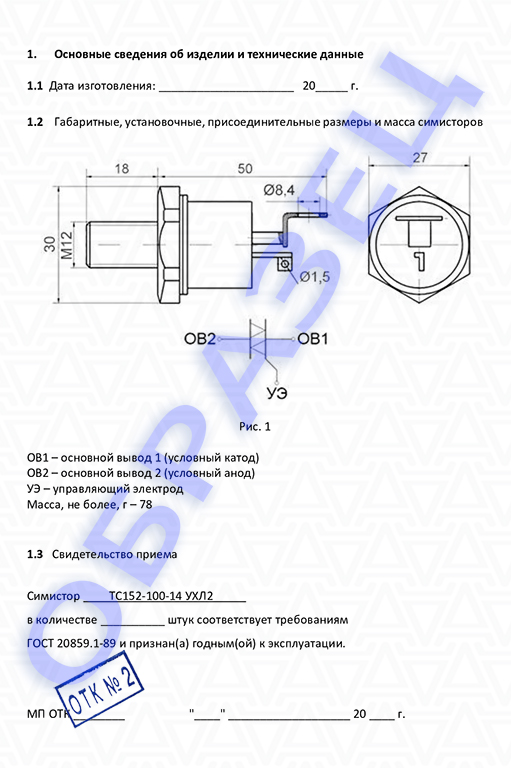

Паспорт симистор ТC152-100:

При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.

  • Паспорт на симисторы серии ТC152-100
  • Паспорт на симисторы серии ТC152-100
  • Паспорт на симисторы серии ТC152-100

Документация (даташит) на симисторы ТС152-100:

PDFСкачать PDF на симисторы ТС152-100

Рекомендуемые охладители для симисторов ТС152-100:

  • Охладитель О151
    Условное обозначение охладителя О151

    Охладитель О151

Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
