Симистор ТС271-320
Симисторы, триаки ТС271-320 – штыревые симметричные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 320А частотой до 500 Гц в цепях с напряжением 300В – 1400В (3–14кл). Тип корпуса симисторов ТС271-320 – ST7 (резьба М24х1,5), масса – 0,44 кг.
Часто запрашиваемые номиналы симисторов: ТС271-320-3, ТС271-320-4, ТС271-320-6, ТС271-320-8, ТС271-320-9, ТС271-320-10, ТС271-320-11, ТС271-320-12, ТС271-320-13, ТС271-320-14.
Расположение выводов (цоколевка): гибкий силовой вывод – основной вывод 1 (условный катод), основание симистора – основной вывод 2 (условный анод), гибкий провод, выходящий из основания основного вывода 2 – дополнительный основной вывод 2 (вспомогательный катод), гибкий провод, выходящий из корпуса – управляющий электрод. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла симисторы собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент для симисторов ТС271-320 должен быть 25-35 Нм. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Применяются симметричные тиристоры и их аналоги в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы симисторов, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
При поставке симисторов при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена симисторов ТС271-320 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики симисторов ТС271-320:
Параметры симисторов | ТС271-320 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 300-1400 В |
Максимально допустимый действующий ток в открытом состоянии (Температура корпуса) | ITRMS/(TC) | 320 А (85°C) |
Ударный ток в открытом состоянии | ITSM | 3,3 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1,86 В |
Динамическое сопротивление в открытом состоянии | rT | 1,98 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 25 мА |
Критическая скорость нарастания коммутационного напряжения | (dUD/dt)com | 6,3-100 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 4,0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 25 А/мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0,10 ºC/Вт |
Квадранты управляемости | 1, 3, 4 | |
Закручивающий момент | Md | 30±5 Нм |
Масса | W | 440 г |
Рекомендуемые охладители | О181, О281, ОМ105 |
Расшифровка маркировки (обозначений) симисторов ТC271-320 УХЛ2:
ТС | 271 | – | 320 | – | 14 | 7 | УХЛ2 |
ТС | – | Тиристор симметричный. | |||||||||||||||||||||
271 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
320 | – | Максимально допустимый действующий ток в открытом состоянии ITRMS, А. | |||||||||||||||||||||
14 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1400 В). | |||||||||||||||||||||
7 | – | Критическая скорость нарастания коммутационного напряжения (dUD/dt)com:
|
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

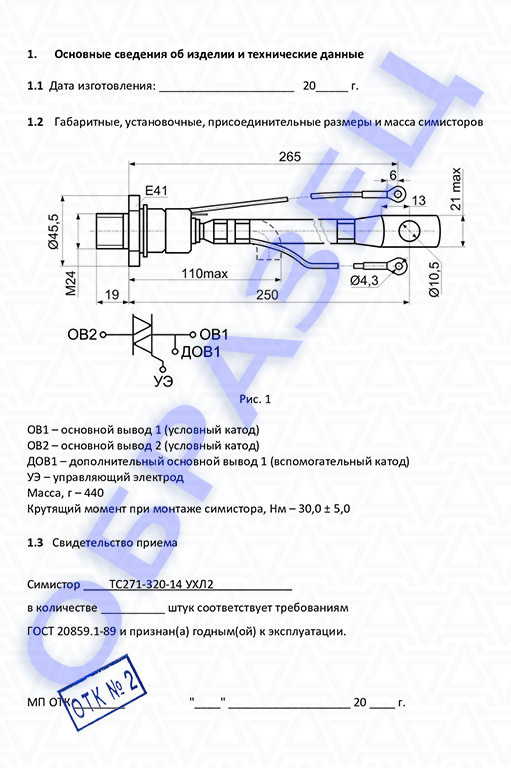

Полярность (цоколевка), размеры симистора ТС271-320:

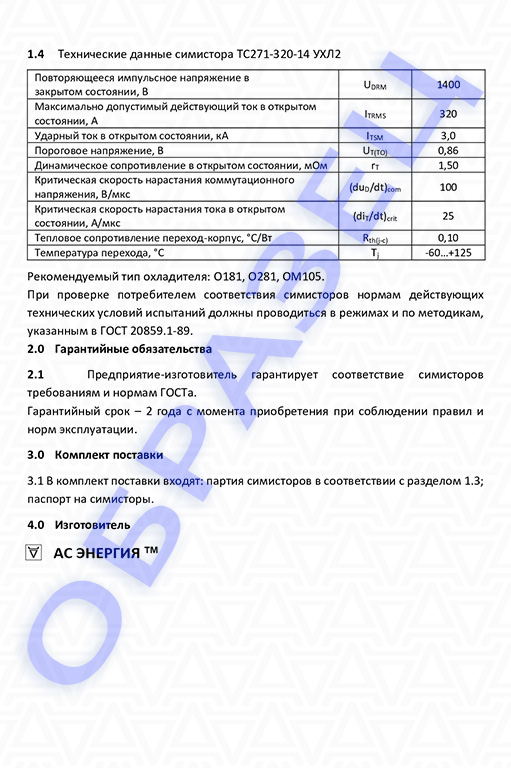

Паспорт симистор ТC271:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители (радиаторы) для симисторов ТС271-320:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
