Охладитель О171 для штыревых диодов, тиристоров

Диаметр резьбы М20×1,5
Для типа корпуса SD6, ST6
Применение Д161, ДЛ161, Т161, ТС161, ТС261, ТБ261
Цена O171 739,10 руб.
+
Добавить
Размеры (без токоотвода) 70×80×100 мм
Масса (без токоотвода) 0,670 кг

Охладители O171-80 применяются для одностороннего охлаждения силовых диодов, тиристоров, симисторов штыревого исполнения с типом корпуса SD6, ST6 (диаметр резьбы М20×1,5). Рассеиваемая мощность охладителя при естественном охлаждении составляет 80 Вт, площадь охлаждающей поверхности 1249,94 см2.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Примечание. Токоотводы не входят в комплект поставки. О возможности поставки токоотвоодов необходимо запрашивать дополнительно.

Полупроводниковые приборы монтируются в охладители с помощью резьбового соединения.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующий закручивающий момент Md, указанный в характеристиках силового прибора.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для штыревых полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители O171 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Технические характеристики охладителей O171-80:

Серия O171 (O171-80, ОА-011*)
Диаметр резьбы М20×1,5
Для типа корпуса SD6, ST6
Применение Д161, ДЛ161, Т161, ТС161, ТС261, ТБ261
Рассеиваемая мощность при естественном охлаждении 80 Вт
Тепловое сопротивление при естественном охлаждении 1,120 °C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) 0,355 °C/Вт
Перепад давления 18 Па
Крутящий момент не более 50 Нм
Площадь охлаждающей поверхности 1249,94 см2
Габаритные размеры 70×80×100 мм
Масса 0,670 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей O171-80:

Размеры O171

Расшифровка обозначений маркировки O171-80 УХЛ2:

О 1 7 1 - 80 - УХЛ2
О Охладитель воздушный.
1 Порядковый номер модификации конструкции воздушного охладителя.
7 Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт.
1 Порядковый номер модификации конструкции охладителя для приборов: 1 – штыревого исполнения.
80 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

Графики температурных параметров охладителей O171:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда (1-0 м/с (70 Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с)
б) — тепловые сопротивления контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении
в) — перепад температуры охлаждающего воздуха, отнесенный к рассеиваемой мощности, в зависимости от скорости охлаждающего воздуха
г) — перепад давления потока охлаждающей среды в зависимости от скорости охлаждающего воздуха.

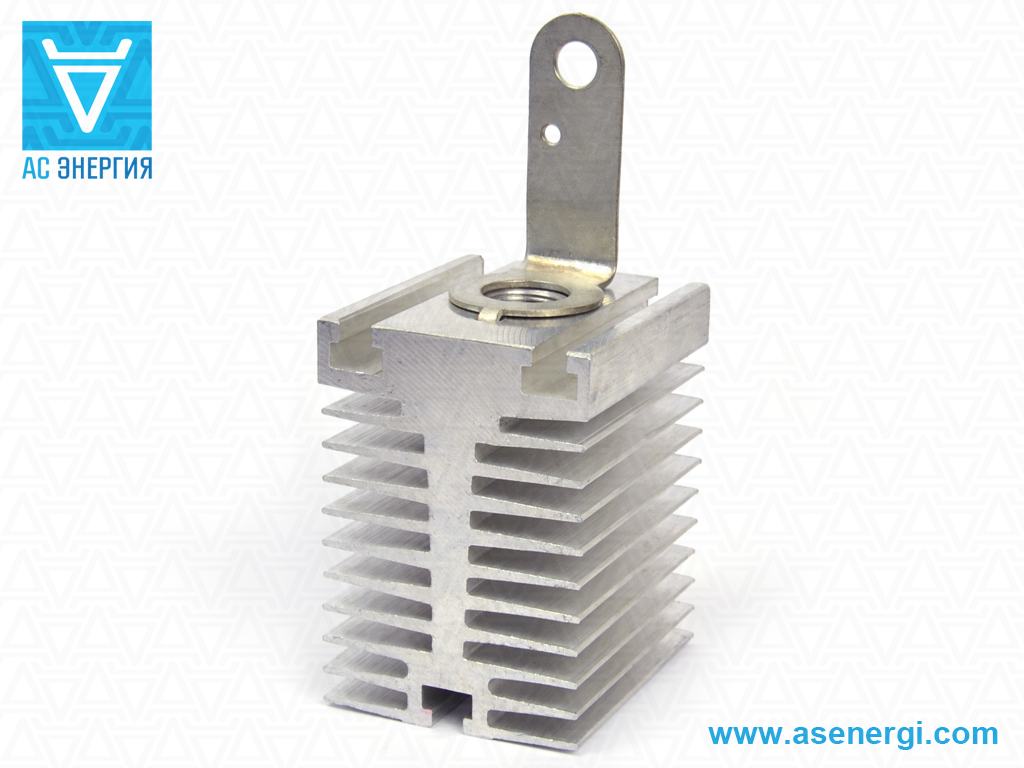

Фото охладителей O171-80 для штыревых полупроводниковых приборов:

Примечание. Токоотводы не входят в комплект поставки. О возможности поставки токоотвоодов необходимо запрашивать дополнительно.

Сергей 07.10.2019 в 15:38
-1
Подскажите где взять информацию о прогибе траверсы в зависимости от усилия сжатия
Вячеслав 31.05.2020 в 11:02
2
Тиристор таблеточный Т 143–800–16 6 2 УХЛ2
Радиатор охлаждения О143 185×150×125
Изолированы ли поверхности радиаторов от контактных поверхностей тиристоров?
09.06.2020 в 12:31
0
Добрый день. Поверхности половинок охладителей (радиаторов) от контактных поверхностей тиристоров – не изолированы. А половинки охладителя между собой изолированы, поскольку стягивающие болты покрыты диэлектриком.
Айнур Марселевич Гирфанов 30.11.2020 в 07:10
1
Добрый день! Охладитель О231 для штыревых диодов, тиристоров. Необходимо изолировать ? И есть ли комплект крепежный для него к панели?
30.11.2020 в 09:39
1
Добрый день. Да, необходимо. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Матюнин Виктор 12.09.2022 в 17:51
0
Добрый день ! Какой метод крепежа рекомендуется для крепления радиаторов О241/О231 к поверхности ? Какой стандартный профиль (или рейка) походит для установки данных охладителей ?
Владимир 25.05.2023 в 14:22
1
Здравствуйте. Хотим использовать модули МТТ-500. (ток 400 А)
Как узнать, какой мощности ставить на него охладитель, чтобы охлаждение работало на конвекции.
Максим 10.06.2023 в 00:00
0
Здравствуйте! Какому усилию затяжки гаек (Н*м) траверсы соответствуют указанные в таблице значения усилия сжатия для охладителей? Чтоб была возможность использовать динамометрический ключ для контроля усилия затяжки.
