Охладитель О181 для штыревых диодов, тиристоров
Охладители O181-80 применяются для одностороннего охлаждения силовых диодов, тиристоров, симисторов штыревого исполнения с типом корпуса SD7, ST7, D.SB1, T.SB1 (диаметр резьбы М24×1,5). Рассеиваемая мощность охладителя при естественном охлаждении составляет 80 Вт, площадь охлаждающей поверхности 1249,94 см2.
Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.
Примечание. Токоотводы не входят в комплект поставки. О возможности поставки токоотвоодов необходимо запрашивать дополнительно.
Полупроводниковые приборы монтируются в охладители с помощью резьбового соединения.
Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующий закручивающий момент Md, указанный в характеристиках силового прибора.
Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.
Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.
Технические характеристики, габаритные и присоединительные размеры охладителей для штыревых полупроводниковых приборов указаны в таблице ниже.
Окончательная цена на охладители O181 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Технические характеристики охладителей O181-80:
Серия | O181 (O181-80, ОА-012*) | ||
Диаметр резьбы | М24×1,5 | ||
Для типа корпуса | SD7, ST7, D.SB1, T.SB1 | ||
Применение | Д171, ДЛ171, Т171, ТЛ171, ТЛ271, ТЛ371, ТС171, ТБ271, ТБИ271 | ||
Рассеиваемая мощность при естественном охлаждении | 80 Вт | ||
Тепловое сопротивление при естественном охлаждении | 1,120 °C/Вт | ||
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) | 0,355 °C/Вт | ||
Перепад давления | 18 Па | ||
Крутящий момент не более | 60 Нм | ||
Площадь охлаждающей поверхности | 1249,94 см2 | ||
Габаритные размеры | 70×80×100 мм | ||
Масса | 0,700 кг |
*Примечание: прежнее обозначение охладителей.
Габаритные и установочные размеры охладителей O181-80:
Расшифровка обозначений маркировки O181-80 УХЛ2:
О | 1 | 8 | 1 | - | 80 | - | УХЛ2 |
О | – | Охладитель воздушный. |
1 | – | Порядковый номер модификации конструкции воздушного охладителя. |
8 | – | Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт. |
1 | – | Порядковый номер модификации конструкции охладителя для приборов: 1 – штыревого исполнения. |
80 | – | Длина охладителя, мм. |
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. |

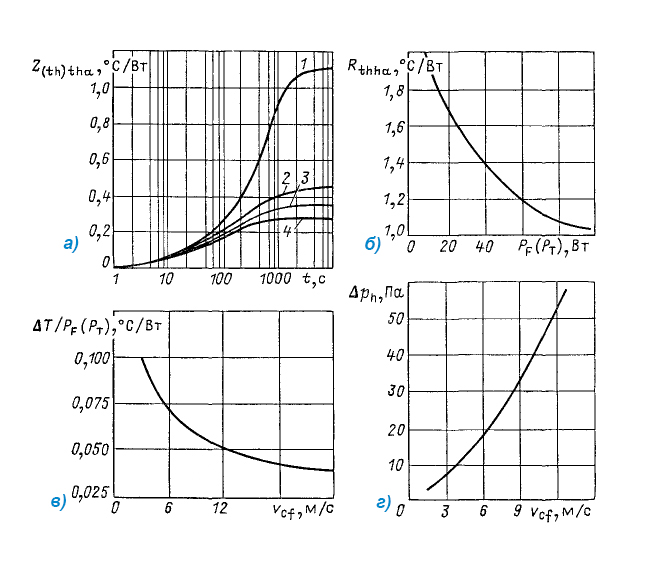

Графики температурных параметров охладителей O181:
а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда (1-0 м/с (70 Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с) |
Фото охладителей O181-80 для штыревых полупроводниковых приборов:
Примечание. Токоотводы не входят в комплект поставки. О возможности поставки токоотвоодов необходимо запрашивать дополнительно.
