Охладитель О281 для штыревых диодов, тиристоров

Диаметр резьбы М24×1,5
Для типа корпуса SD7, ST7, D.SB1, T.SB1
Применение Д171, ДЛ171, Т171, ТЛ171, ТЛ271, ТЛ371, ТС171, ТБ271, ТБИ271
Цена О281 1127,00 руб.
+
Добавить
Размеры (без токоотвода) 110×110×100 мм
Масса (без токоотвода) 1,750 кг

Охладители О281-110 применяются для одностороннего охлаждения силовых диодов, тиристоров, симисторов штыревого исполнения с типом корпуса SD7, ST7, D.SB1, T.SB1 (диаметр резьбы М24×1,5). Рассеиваемая мощность охладителя при естественном охлаждении составляет 130 Вт, площадь охлаждающей поверхности 2173,508 см2.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы монтируются в охладители с помощью резьбового соединения.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующий закручивающий момент Md, указанный в характеристиках силового прибора.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для штыревых полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители О281 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Технические характеристики охладителей О281-110:

Серия О281 (О281-110, ОА-019*)
Диаметр резьбы М24×1,5
Для типа корпуса SD7, ST7, D.SB1, T.SB1
Применение Д171, ДЛ171, Т171, ТЛ171, ТЛ271, ТЛ371, ТС171, ТБ271, ТБИ271
Рассеиваемая мощность при естественном охлаждении 130 Вт
Тепловое сопротивление при естественном охлаждении 0,710 °C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) 0,236 °C/Вт
Перепад давления 25 Па
Крутящий момент не более 60 Нм
Площадь охлаждающей поверхности 2173,508 см2
Габаритные размеры 110×110×100 мм
Масса 1,750 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей О281-110:

Размеры О281

Расшифровка обозначений маркировки О281-110 УХЛ2:

О 2 8 1 - 110 - УХЛ2
О Охладитель воздушный.
2 Порядковый номер модификации конструкции воздушного охладителя.
8 Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт.
1 Порядковый номер модификации конструкции охладителя для приборов: 1 – штыревого исполнения.
110 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

Гафики температурных параметров охладителей О281:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда (1-0 м/с (130 Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с)
б) — тепловые сопротивления контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении
в) — перепад температуры охлаждающего воздуха, отнесенный к рассеиваемой мощности, в зависимости от скорости охлаждающего воздуха
г) — перепад давления потока охлаждающей среды в зависимости от скорости охлаждающего воздуха.

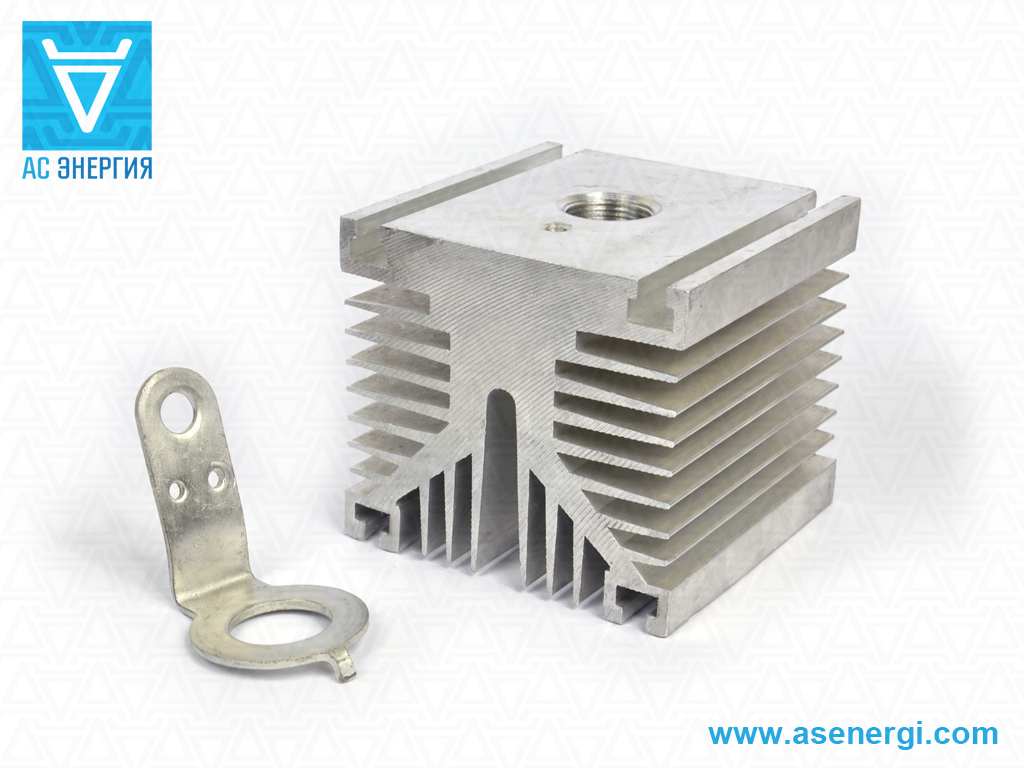

Фото охладителей О281-110 для штыревых полупроводниковых приборов:

Сергей 07.10.2019 в 15:38
7
Подскажите где взять информацию о прогибе траверсы в зависимости от усилия сжатия
Вячеслав 31.05.2020 в 11:02
0
Тиристор таблеточный Т 143–800–16 6 2 УХЛ2
Радиатор охлаждения О143 185×150×125
Изолированы ли поверхности радиаторов от контактных поверхностей тиристоров?
Александр 09.06.2020 в 12:31
0
Добрый день. Поверхности половинок охладителей (радиаторов) от контактных поверхностей тиристоров – не изолированы. А половинки охладителя между собой изолированы, поскольку стягивающие болты покрыты диэлектриком.
Айнур Марселевич Гирфанов 30.11.2020 в 07:10
0
Добрый день! Охладитель О231 для штыревых диодов, тиристоров. Необходимо изолировать ? И есть ли комплект крепежный для него к панели?
Александр 30.11.2020 в 09:39
0
Добрый день. Да, необходимо. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
