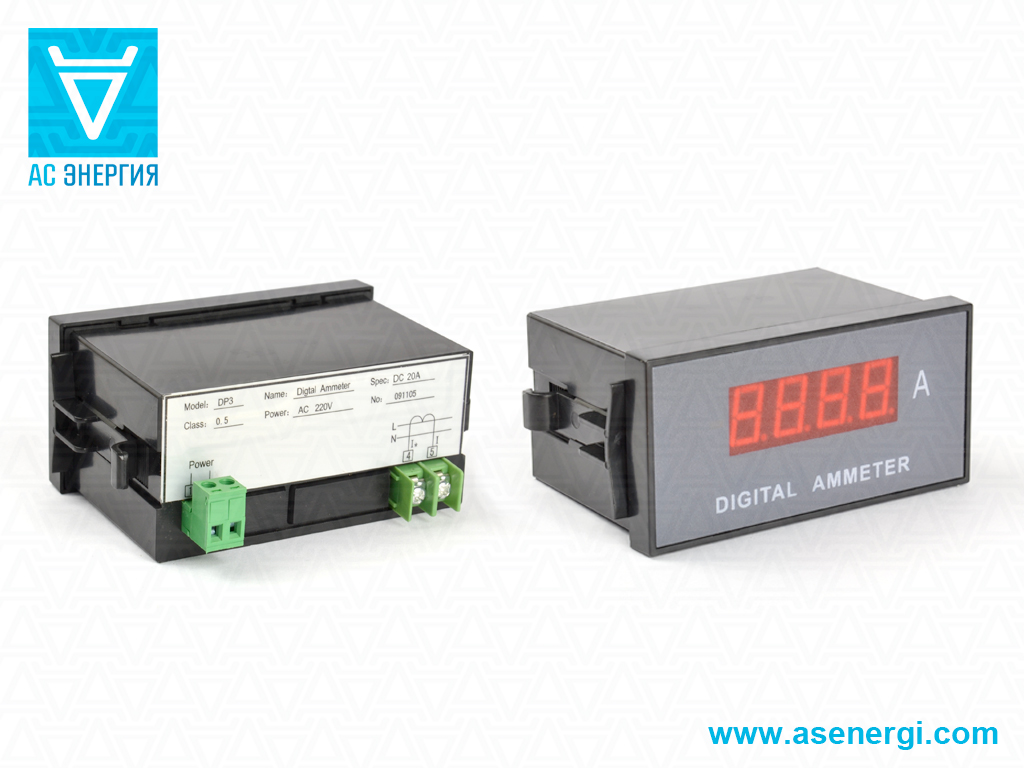

Амперметры цифровые DP3, DP6 постоянного тока
Амперметры цифровые постоянного тока DP3, DP6 измеряют постоянный ток в пределах от 10мкА до 2000А.
В зависимости от диапазона измерения амперметры DP3, DP6 подключают напрямую или через шунт. Наиболее часто используют шунты 75ШСМ, шунты 75ШИС и шунты FL-2. Установленный предел измерения должен соответствовать номиналу используемого шунта.
Цифровые амперметры постоянного тока необходимо подключать к измеряемой цепи последовательно. Пределы измерения в приборах DP6 можно изменять переключателями, которые находятся внутри прибора.
Класс точности измерения цифровых амперметров DP3, DP6 - 0,5. Характеристики амперметров DP3, DP6 значатся в таблице.
Инструкция Цифровые амперметры DP3 (англ.)
Инструкция Цифровые амперметры DP6 (англ.)
Гарантия работы поставляемых нашей компанией амперметров DP3, DP6 составляет 1 год. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на амперметры DP3, DP6 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
DP3
DP6
|
Применение | измерение постоянного тока | ||
| Класс точности | 0,5 | |||
| Частота замеров | 2,5 раз/с | |||
| Масса | 500 г | |||
| Габариты L×B×H | 100×96×48 мм | |||
| Серия | Цена | Диапазон измерений | Цена деления | Способ включения |
| DP3 20mA DC | 559,70 руб.
+
–
|
0-0,02 А | 10 мкA | Непосредственный |
| DP3 2A DC | 582,10 руб.
+
–
|
0-2 А | 1 мA | |
| DP3 5A DC | 399,80 руб.
+
–
|
0-5 А | 1 мА | |
| DP3 20A DC | 399,80 руб.
+
–
|
0-20 А | 10 мА | С внешним шунтом 75 мВ |
Маркировка цифровых амперметров постоянного тока DP3:
| DP | 3 | 20mA | DC |
| DP | – | Digital panel: прибор цифровой. |
| 3 | – | Номер серии. |
| 20mA | – | Предельное значение измерений. |
| DC | – | Род тока управления в цепи: DC - постоянный ток. |
Схема подключения цифрового амперметра постоянного тока DP3:
 |
Применение | измерение постоянного тока | ||
| Класс точности | 0,5 | |||
| Частота замеров | 2,5 раз/с | |||
| Масса | 260 г | |||
| Габариты L×B×H | 86×72×36 мм | |||
| Серия | Цена | Диапазон измерений | Цена деления | Способ включения |
| DP6 200mA DC | 1132,00 руб.
+
–
|
0-0,2 А | 100 мкA | Непосредственный |
| DP6 2A DC | 834,50 руб.
+
–
|
0-2 А | 1 мA | |
| DP6 20A DC | 552,80 руб.
+
–
|
0-20 А | 10 мА | С внешним шунтом 75 мВ |
| DP6 50A DC | 1463,00 руб.
+
–
|
0-50 А | 100 мА | |
| DP6 2000A DC | 834,50 руб.
+
–
|
0-2000 А | 1 А | |
| DP6 10-2000A DC | 1657,00 руб.
+
–
|
0-10 А, 0-15 А, 0-20 А, 0-50 А | 10 мА | |
| 0-100 А, 0-150 А, 0-200 А, 0-500 А | 100 мА | |||
| 0-1000 А, 0-1500 А, 0-2000 А | 1 А | |||
Маркировка цифровых амперметров постоянного тока DP6:
| DP | 6 | 10-2000A | DC | + |
| DP | – | Digital panel: прибор цифровой. |
| 6 | – | Номер серии. |
| 10-2000A | – | Пределы измерений: минимальное значение 10А, максимальное 2000А. |
| DC | – | Род тока управления в цепи: DC - постоянный ток. |
| “+” | – | Полярность тока: “+” - прямая полярность. Серии, где не указан “+”, имеют обратную полярность. |
Схема подключения цифрового амперметра постоянного тока DP6:
