Вольтметры М42303 постоянного тока
Аналоговый вольтметр М42303 применяется для измерения напряжения в диапазоне от 75 мВ до 600 вольт при прямом подключении. Для измерения напряжения от 1000 вольт вольтметр необходимо подключать через добавочное сопротивление на номинальный ток 5 мА.
Точность измерения вольтметров М42303 составляет 2,5% или 4,0%. Приборы выпускаются с нулевой градуировкой как в начале шкалы, так и в середине.
Стрелочный вольтметр М42303 предназначен для монтажа на вертикальных и горизонтальных панелях (щитах). Материал щитов может быть как магнитный, так и немагнитный. Для установки вольтметра необходимо отверстие диаметром Ø37,5 мм. Щитовой вольтметр крепится двумя винтами, расположенными с задней части прибора. Лицевая панель М42303 имеет квадратную форму со сторонами 40х40 мм.
Перед началом работы необходимо установить стрелку шкалы на «0». Для этого на лицевой части прибора М42303 есть корректор. После этого вольтметр следует прогреть в течении 15 минут верхним значением напряжения в диапазоне измерения.
Характеристики вольтметров М42303 и киловольтметров М42303 значатся в таблицах. Гарантия работы поставляемых нашей компанией вольтметров М42303 составляет 1 год. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на вольтметры М42303 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Вольтметр М42303 | |||||
| Применение | измерение напряжения в цепях постоянного тока | ||||
| Габариты, L×B×H | 40×40×48 мм | ||||
| Вырез в щите | Ø37,5 мм | ||||
| Класс точности | 2,5; 4,0 | ||||
| Степень защиты | IP50, IP54 | ||||
| Масса | 0,8 кг | ||||
| Положение установки | Вертикальное/горизонтальное | ||||
| Длина шкалы | 26 мм | ||||
| Номинал | Цена | Номинал | Цена | Ток полного отклонения, не более | Способ включения |
| М42303 0-2В | по запросу
+
–
|
М42303 2-0-2В | по запросу
+
–
|
1,1 мА | Непосредственный |
| М42303 0-3В | по запросу
+
–
|
М42303 3-0-3В | по запросу
+
–
|
||
| М42303 0-6В | по запросу
+
–
|
М42303 6-0-6В | по запросу
+
–
|
||
| М42303 0-7,5В | по запросу
+
–
|
М42303 7,5-0-7,5В | по запросу
+
–
|
||
| М42303 0-10В | по запросу
+
–
|
М42303 10-0-10В | по запросу
+
–
|
||
| М42303 0-15В | по запросу
+
–
|
М42303 15-0-15В | по запросу
+
–
|
||
| М42303 0-20В | по запросу
+
–
|
М42303 20-0-20В | по запросу
+
–
|
||
| М42303 0-25В | по запросу
+
–
|
М42303 25-0-25В | по запросу
+
–
|
||
| М42303 0-30В | по запросу
+
–
|
М42303 30-0-30В | по запросу
+
–
|
||
| М42303 0-50В | по запросу
+
–
|
М42303 50-0-50В | по запросу
+
–
|
||
| М42303 0-75В | по запросу
+
–
|
М42303 75-0-75В | по запросу
+
–
|
||
| М42303 0-100В | по запросу
+
–
|
М42303 100-0-100В | по запросу
+
–
|
||
| М42303 0-150В | по запросу
+
–
|
М42303 150-0-150В | по запросу
+
–
|
||
| М42303 0-250В | по запросу
+
–
|
М42303 250-0-250В | по запросу
+
–
|
||
| М42303 0-300В | по запросу
+
–
|
М42303 300-0-300В | по запросу
+
–
|
||
| М42303 0-400В | по запросу
+
–
|
М42303 400-0-400В | по запросу
+
–
|
||
| М42303 0-500В | по запросу
+
–
|
М42303 500-0-500В | по запросу
+
–
|
||
| М42303 0-600В | по запросу
+
–
|
М42303 600-0-600В | по запросу
+
–
|
||
| М42303 0-75мВ/9В | по запросу
+
–
|
М42303 75мВ-9В-0-75мВ-9В | по запросу
+
–
|
Непосредственный двухканальный | |
| М42303 0-2,5/10В | по запросу
+
–
|
М42303 2,5/10-0-2,5/10В | по запросу
+
–
|
||
| М42303 0-3/100В | по запросу
+
–
|
М42303 3/100-0-3/100В | по запросу
+
–
|
||
| М42303 0-3/300В | по запросу
+
–
|
М42303 3/300-0-3/300В | по запросу
+
–
|
||
| М42303 0-10/300В | по запросу
+
–
|
М42303 10/300-0-10/300В | по запросу
+
–
|
||
| М42303 0-30/300В | по запросу
+
–
|
М42303 30/300-0-30/300В | по запросу
+
–
|
||
| М42303 0-150/1500В | по запросу
+
–
|
— | — | 5 мА | С внешним добавочным сопротивлением на номинальный ток 5 мA и R=300 кОм |
| М42303 0-15/150/1500В | по запросу
+
–
|
— | — | ||
| Киловольтметр М42303 | |||||
| Применение | измерение напряжения в цепях постоянного тока | ||||
| Габариты, L×B×H | 40×40×48 мм | ||||
| Вырез в щите | Ø37,5 мм | ||||
| Класс точности | 2,5; 4,0 | ||||
| Степень защиты | IP50, IP54 | ||||
| Масса | 0,8 кг | ||||
| Положение установки | Вертикальное/горизонтальное | ||||
| Длина шкалы | 26 мм | ||||
| Номинал | Цена | Номинал | Цена | Ток полного отклонения, не более | Способ включения |
| М42303 0-1кВ | по запросу
+
–
|
М42303 1-0-1кВ | по запросу
+
–
|
5 мА | С внешним добавочным сопротивлением на номинальный ток 5 мA |
| М42303 0-1,5кВ | по запросу
+
–
|
М42303 1,5-0-1,5кВ | по запросу
+
–
|
||
| М42303 0-3кВ | по запросу
+
–
|
М42303 3-0-3кВ | по запросу
+
–
|
||
Расшифровка маркировки стрелочных вольтметров М42303:
| М42303 | 0-300 В |
| М42303 | – | Серия прибора. |
| 0-300 В | – | Диапазон измерений: 0-300 В – с нулевой отметкой на краю диапазона; 300-0-300 В – с нулевой отметкой внутри диапазона. |
Условия эксплуатации аналоговых вольтметров М42303:
| Серия | М42303 | |
| Рабочая температура, относительная влажность 95% при температуре +35 °C | -50 °C — +60 °C | |
| Вибропрочность | ускорение | 5–30 м/с2 |
| частота | 10–70 Гц | |
| Ударопрочность | ускорение | 100 м/с2 |
| 2000 ударов с частотой | 80–120 ударов в минуту | |

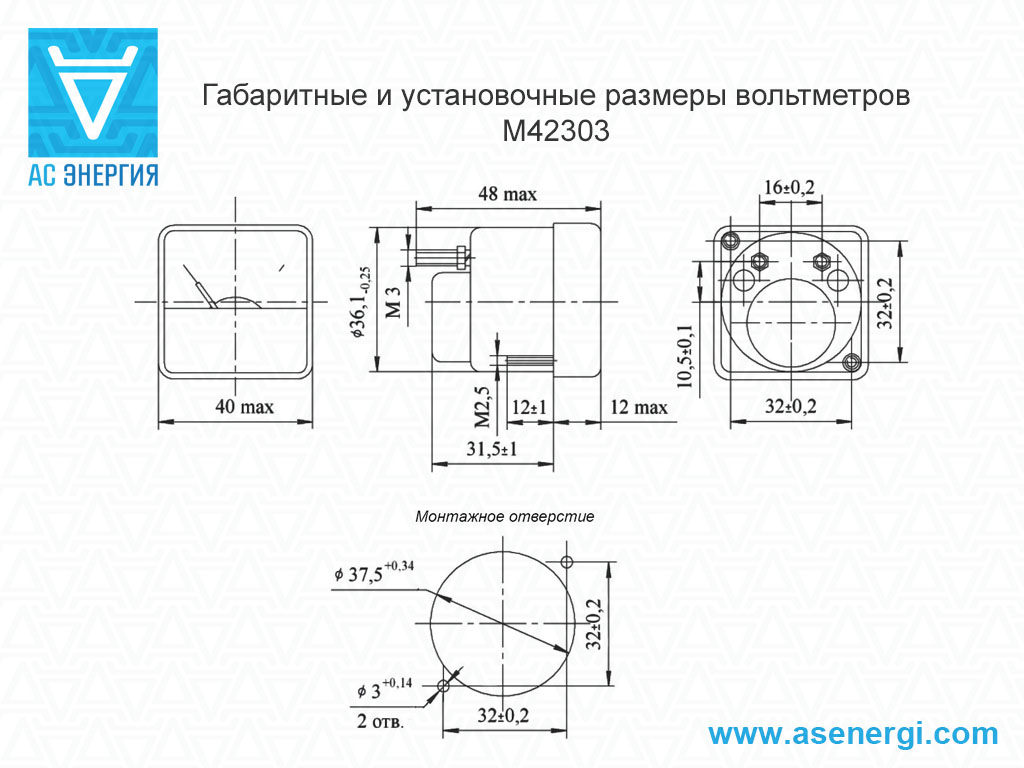

Габаритные и установочные размеры вольтметров М42303:
