Вольтметры Э350 переменного тока

Вольтметры Э350 переменного тока

Аналоговый вольтметр Э350 — стрелочный прибор, применяемый для измерения напряжения в цепях переменного тока. Имеет диапазоны измерений от 0–6 В до 0–600 кВ. Работает в сетях с частотой 50 Гц.

Класс точности измерений Э350 составляет 1,5.

Размер корпуса вольтметра 96х96 мм. Глубина 64 мм. Прибор монтируется в вертикальном положении.

Диапазон рабочих температур Э350 от -40 ºС до +50 ºС.

В зависимости от диапазона измерений вольтметры подключают напрямую, или через трансформатор напряжения.

Те вольтметры, которые изначально предназначены для работы с трансформаторами напряжения, имеют градуировку шкалы с учетом коэффициента трансформации. Величина напряжения на вторичной обмотке измерительного трансформатора — 100 В или 110 В. Выбор трансформатора определяется классом напряжения электрооборудования. Трансформаторы покупаются отдельно.

Характеристики вольтметров Э350, и киловольтметров Э350 значатся в таблицах. Гарантия работы поставляемых нашей компанией вольтметров Э350 составляет 1 год. Это подкрепляется необходимыми документами по качеству.

Окончательная цена на вольтметры Э350 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Вольтметры Э350
Применение измерение переменного напряжения
Габариты, L×B×H 96х96х64 мм
Класс точности 1,5
Рабочая температура -40 °C — +50 °C
Положение установки вертикальное
Способы подключения непосредственный; через трансформатор напряжения
Номинал Цена Способ включения Габариты
Э350 6В по запросу
+
Добавить
Непосредственный 96х96х64 мм
Э350 10В по запросу
+
Добавить
Э350 15В по запросу
+
Добавить
Э350 25В по запросу
+
Добавить
Э350 30В по запросу
+
Добавить
Э350 40В по запросу
+
Добавить
Э350 50В по запросу
+
Добавить
Э350 60В по запросу
+
Добавить
Э350 75В по запросу
+
Добавить
Э350 100В по запросу
+
Добавить
Э350 150В по запросу
+
Добавить
Э350 250В по запросу
+
Добавить
Э350 400В по запросу
+
Добавить
Э350 500В по запросу
+
Добавить
Э350 600В по запросу
+
Добавить
Э350 450В 380/100(110) по запросу
+
Добавить
Через трансформатор напряжения с вторичным напряжением 100 и 110 вольт 96х96х64 мм
Э350 600В 500/100(110) по запросу
+
Добавить
Э350 750В 750/100(110) по запросу
+
Добавить
Киловольтметры Э350
Применение измерение переменного напряжения
Габариты, L×B×H 96х96х64 мм
Класс точности 1,5
Рабочая температура -40 °C — +50 °C
Положение установки вертикальное
Способы подключения через трансформатор напряжения
Номинал Цена Способ включения Габариты
Э350 3кВ 3000/100(110) по запросу
+
Добавить
Через трансформатор напряжения с вторичным напряжением 100 и 110 вольт 96х96х64 мм
Э350 5кВ 3300/100(110) по запросу
+
Добавить
Э350 7,5кВ 6000/100(110) по запросу
+
Добавить
Э350 12,5кВ 10000/100(110) по запросу
+
Добавить
Э350 15кВ 13800/100(110) по запросу
+
Добавить
Э350 17,5кВ 15750/100(110) по запросу
+
Добавить
Э350 20кВ 18000/100(110) по запросу
+
Добавить
Э350 25кВ 22000/100(110) по запросу
+
Добавить
Э350 40кВ 35000/100(110) по запросу
+
Добавить
Э350 125кВ 110000/100(110) по запросу
+
Добавить
Э350 175кВ 150000/100(110) по запросу
+
Добавить
Э350 250кВ 220000/100(110) по запросу
+
Добавить
Э350 400кВ 330000/100(110) по запросу
+
Добавить
Э350 600кВ 500000/100(110) по запросу
+
Добавить

Расшифровка маркировки стрелочных вольтметров Э350:

Э350 450В 380 / 100(110)
Э350 Серия прибора
450В Диапазон измерений
380 Номинальное первичное напряжение трансформатора в вольтах; при непосредственном включении не указывается.
100(110) Номинальное вторичное напряжение трансформатора: 100(110) – 100 или 110 вольт; при непосредственном включении не указывается.

Расшифровка шкалы вольтметров Э350:

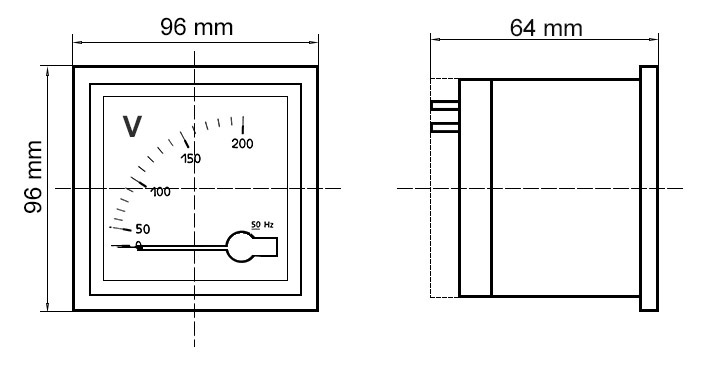

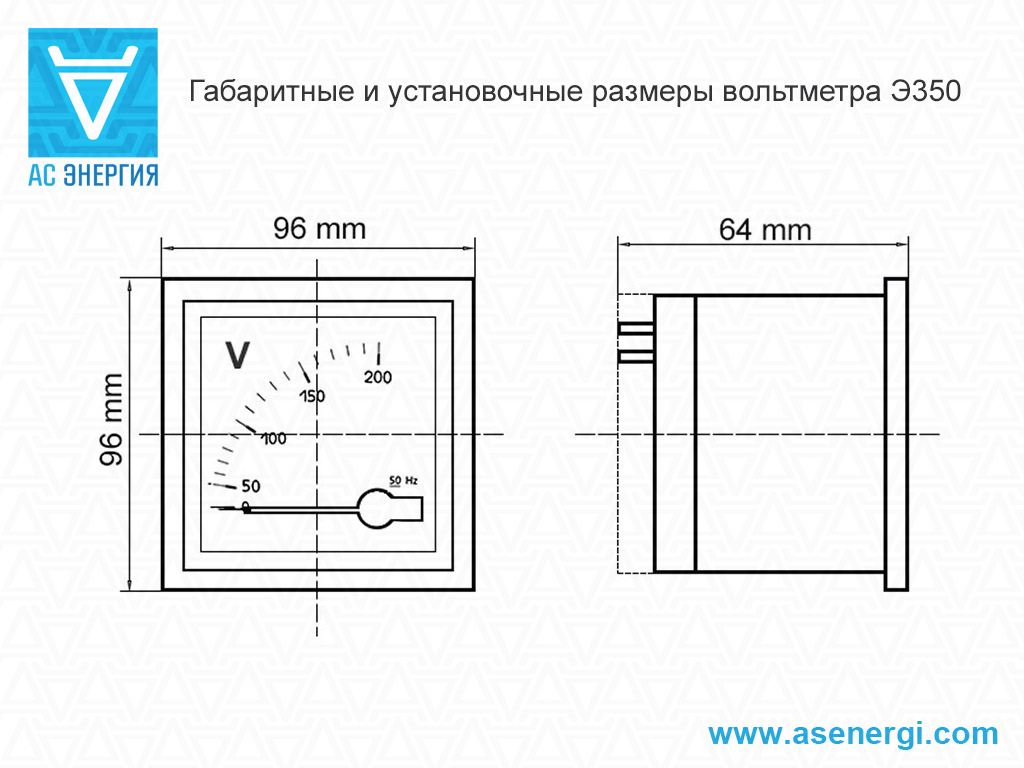

Габаритные и установочные размеры вольтметров Э350:

Андрей 11.07.2019 в 11:42
12
Прошу уточнить возможность поставки комплекта -
шунт на 300А и стрелочный индикатор на диапазон токов -300А -0 - +300А
Максим 11.07.2019 в 12:44
1
Добрый день. Данное поле рассчитано больше на технические вопросы или обсуждение о товарах. Вопросы, касаемые покупки (цена, сроки, возможность поставки), просим отправлять, оформив заявку через Корзину или прямо на email, указанный в разделе Контакты. Спасибо за обращение.
Кирилл 06.08.2019 в 09:09
5
DP6 10-2000A AC
DP6 2/20/200/600V AC
Добрый день. Мне надо измерять с точностью не хуже 1% переменный ток 200-400А и напряжение от 1,5 до 15 вольт.
Вопрос: возможно ли измерение тока 200-400 А при напряжении 1,5 V с помощью трансформатора тока с точностью хотя бы 1%? С шунтом точно возможно, но я не нашел у вас амперметра переменного тока с использованием шунта... Может быть, я не так искал?
Так что если измерение напряжения в 1,5 вольта с током около 200-400 А возможно с трансформатором тока, то мне кроме заказанных вольтметра и амперметра крайне желателен трансформатор тока на 500А, если он не входит в комплект амперметра.
06.08.2019 в 11:00
1
Добрый день. Амперметры DP6 10-2000A AC подключаются через трансформатор с возможностью измерения от 10А до 2000А. Точность измерения амперметра и вольтметра 0.5%±1. Трансформатор тока является отдельным изделием и необходимо приобретать отдельно. Шунты применяются при измерении постоянного тока.
Ваше обращение было перенаправлено в отдел продаж.
Юрий 12.08.2019 в 20:47
2
Вольтметр Э8030 750 вольт с R85-10 шт
13.08.2019 в 09:55
4
Добрый день. Ваше обращение перенаправлено в отдел продаж. Это поле для обсуждения технических вопросов по продукции. Просьба запросы отправлять через Корзину.
Рустам 08.09.2019 в 23:17
4
Необходимо изменить действующие силу тока и напряжения высокочастотного тока до 100кГц.
Амплитуда тока 30А, напряжения 200В. Несинусоидальный ток. порекомендуйте способы решения задачи с помощью ваших комплектующих (датчики: холла, термоэлектрические, шунты и т.п.).
Максим 11.09.2019 в 16:29
-2
Здравствуйте. К сожалению, по Вашему вопросу не можем что-то подсказать.
Владимир Радченко 12.09.2019 в 11:39
4
Добрый день! Индикатор вольтметра четырёхразрядный , красный цвет. Надписи на выводах Vin, VCC,GND.
Хочу измерять напряжения аккумулятора вне автомобиля.
Вопрос по схеме подключения : какое напряжение я должен подать на VCC? Можно подавать напряжение аккумулятора?
С уважением, Владимир.
Максим 12.09.2019 в 12:31
1
Добрый день. Необходимо знать серию цифрового вольтметра, что позволит найти его характеристики. Если взять к примеру четырёхразрядный вольтметр 0-33,00VDC Red, представленный на этом сайте, то у него напряжение питания 3,5-30В, диапазон измерений 0-33.00В. Соответственно этот вольтметр можно запитать от автомобильного аккумулятора, и им же измерить напряжение на аккумуляторе.
Владимир 12.09.2019 в 12:57
2
Спасибо! Так и сделал.
Владимир 16.09.2019 в 06:50
1
Доброе утро!
Касательно микроамперметра SM3D-DA200uA. Вопросы:
1 Имеется ли устройство защита от перегрузки? То есть если вдруг величина тока превысит 200 мкА что будет с прибором? Показывает ли цифровое табло наличие перегрузки?
2 Имеется ли защита от неправильного подключения полярности?
Заранее благодарен за скорый ответ.
Максим 16.09.2019 в 10:47
1
В Инструкции на приборы SM3D (есть выше в описании) указано, что при перегрузке табло отобразит "-1" или "1". Перегрузка допускается до 150% от номинального тока. По защите от неправильной полярности информация отсутствует.
Владимир 16.09.2019 в 10:57
1
Спасибо
Анатолий 16.09.2019 в 09:28
-1
добрый день у вас на сайте есть схема подключения амперметра, но мне не совсем понятно то что на вашей схеме написано источник питания 85-256 постоянного тока , а в инструкции написано другое. дак все такие какое напряжение питания амперметра? и есть ли у вас в наличии модель dp6 50a?
Максим 16.09.2019 в 11:11
1
В инструкции указано, что питание 85-265VAC/DC. Также на самом корпусе амперметра DP6 50A DC нанесены обозначения питания 85-265VAC/DC. Необходимо ориентироваться на инструкцию. По поводу наличия можете отравить заявку через Корзину или на Email.
Алексей Тарасов 25.09.2019 в 10:47
8
Не нашел схему подключения прибора cos f ?
Максим 26.09.2019 в 13:20
11
Производитель не предоставляет информации по подключению.
Николай Иванович Маковей 21.10.2019 в 16:40
11
Какой допуск на размер у шунта 75ШСМ 300А для подключения измерительного устройства ( 74мм +\- ?
Максим 28.10.2019 в 17:14
8
На данный размер норма допуска не предусмотрена.
Андрей 02.12.2019 в 08:21
1
Здравствуйте! а вольтметр с питанием до 30 В и диапазоном измерения до 30 В с раздельным каналом питания и измерения есть, т.е. минус канала измерения и минус питания отдельные?
04.12.2019 в 12:06
-4
Добрый день. Таких номиналов с раздельными каналами предложить не можем. С раздельными каналами минимальный диапазон измерения до 100В/10А, питание 4,5-30В.
Ссылка на страницу под сообщением.
Денис 10.07.2020 в 09:16
0
Интересует погрешность шунта. Если это класс точности 0,5% либо иной то относительная погрешность не будет равна отношению 1 к 0,5? Если же это приведена погрешность измерений в 0,5 % то класс точности не должен быть равен 2?
10.07.2020 в 10:14
-3
Для шунтов 75ШСМ – допускаемая основная погрешность при любой нагрузке, не превышающая номинальную, равна ± 0,5 %, а для 75ШСМ 15кА – ±1%. Основная погрешность выражается в процентах от номинального значения электрического сопротивления шунта.
Алексей 15.01.2021 в 13:24
-2
Необходимо измерять однополупериодный выпрямленный ток 500-1000A.
Подскажите пожалуйста решение по оборудованию
18.01.2021 в 16:57
2
Мы не занимаемся подбором. Подробная техническая информация о продукции представлена на сайте. Вы можете выбрать интересующую продукцию с указанием серии и количества, и отправить заявку на электронную почту.
Влад 01.02.2021 в 22:27
1
Где можно посмотреть чертёж и конструкцию, и/или Схему сборки-разборки амперметра М2001 ?
02.02.2021 в 10:06
7
Схема сборки и разборки на сайте не представлена.
Николай 10.02.2021 в 13:56
1
Здравствуйте. Помогите пожалуйста подобрать шунт как можно меньших размеров для моей задачи. Мне нужно пропустить через него 20кА с длительностью 0,001 сек (1 мс). На вашем сайте я нашел что для 75шсм-500А перегрузка 1000% при длительности 0,5 сек. Могу ли я пропустить через него 20кА за 1 мс? или через Шунт 75ШСМ 1000А?
11.02.2021 в 13:22
-3
Добрый день. Для шунта 75ШСМ 500А допускается 10-кратная перегрузка при максимальной длительности – 0,5 секунд. По подбору продукции не консультируем. Подробная техническая информация о продукции представлена на сайте.
Павел 15.11.2021 в 23:42
7
Добрый день! У вас ток импульсный (переменный) можно использовать маленький трансформатор тока. Инженеры электронщики вам в помощь!
Александр Викторович Погорелов 04.03.2021 в 09:33
2
Добрый день! Данный тип амперметров внесен в Госреестр средств измерений? Продаются с поверкой?
04.03.2021 в 09:58
-1
Добрый день. Вопрос, связанный с покупкой Вы можете направить на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить. Это поле для обсуждения технических особенностей продукции.
Денис 08.06.2021 в 15:41
-1
Здравствуйте. Измерительный трансформатор входит в комплект амперметра Э8030 50А?
09.06.2021 в 10:43
8
Добрый день. Трансформатор поставляется отдельно.
taras 17.08.2021 в 10:33
6
Добрый день,
Прошу сообщить, есть ли в поставляемой вами номенклатуре шунтов шунт с классом точности 0,1 (может быть можно откалибровать шунт с классом точности 0,5 до 01,?). Ток - 6000 А
Степан 20.03.2023 в 11:33
15
Здравствуйте, под какой винт шунт 75ШСМ 50А?
Андрей 24.04.2023 в 13:31
-1
Добрый день. Цифровые вольтметры YB27A, YB5130, YB5135D измеряют напряжение какой частоты?
Александр 23.12.2023 в 12:54
1
Здравствуйте, прошу Вас ответить на вопрос. Мне нужно изменить ток утечки на испытательной установки 10000 вольт. Нормальный ток утечки до 1 ма. Ток переменный. Могу ли я поставить чаш миллиамперметр Э350 5 ма последователь в цепь выходной обмотки высоковольтного трансформатора со стороны нулевого потенциала (земля), а второй конец высоковольтного. трансформатора подаётся на испытуемый объект. Мне кажется что эта схема работоспособна если в миллиамперметра (внутри) нет выпрямительных диодов, а только непосредственно обмотка рамки. Заранее благодарен за ответ.
Владислав 15.01.2024 в 20:06
0
М1001 0-10А идет со встроенным шунтом, или нужно внешний?
