Амперметры Э365 переменного тока
Стрелочный амперметр Э365 — аналоговый измерительный прибор. Предназначен для измерения переменного тока. Амперметр имеет пределы диапазонов от 0–10 мА до 0-40 кА.
Класс точности измерений Э350 составляет 1,5.
Размер лицевой панели амперметра Э365 120х120 мм. Глубина корпуса зависит от конечного значения диапазонов измерений, и имеет два варианта: 50 мм или 116 мм.
Прибор устанавливается в квадратный вырез 112х112 мм в щит толщиной не более 5 мм.
В зависимости от диапазона измерений амперметры подключают напрямую, или через трансформатор тока. Те амперметры, которые предназначены для постоянной работы совместно с трансформаторами тока, имеют градуировку шкалы с учетом коэффициента трансформации. Величина тока на вторичной обмотке измерительного трансформатора — 1 А или 5 А. Номинальное значение первичной обмотки трансформатора выбирается из ряда токов по ГОСТу. Амперметры поставляются без трансформатора тока.
Приборы в зависимости от конечных значений диапазонов измерений, нормальных значений частот имеют исполнения: Э365-1, Э365.1-1, Э365-2, Э365.1-2, Э365-3, Э365.1-3.
Особенности моделей:
Амперметры Э365-1, Э365.1-1 однодиапазонные, имеют возможность непосредственного измерения (прямого включения) до 300 А.
Амперметры перегрузочные Э365-2, Э365.1-2 по сравнению с другими приборами электромагнитной системы более устойчивы к перегрузкам, что дает возможность измерения области, лежащей за основным пределом измерения — перегрузочная часть в амперметрах с коэффициентом перегрузки, равному 5-ти или 6-кратному значению диапазона измерения.
Амперметры Э365-3, Э365.1-3 многопредельные, могут работать в сетях с частотой 50 Гц, 60 Гц, 200 Гц, 500 Гц, 1000 Гц.
Доступные для заказа варианты исполнения прибора можно узнать, позвонив по телефону, либо написав на почту.
Характеристики миллиамперметров Э365, амперметров Э365, и килоамперметров Э365 значатся в таблицах. Гарантия работы поставляемых нашей компанией амперметров Э365 составляет 1 год. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на амперметры Э365 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Миллиамперметр Э365 | |||||
| Применение | измерение переменного тока | ||||
| Габариты, L×B×H | 120х120х50 мм | ||||
| Масса | 0,5 кг | ||||
| Класс точности | 1,5 | ||||
| Рабочая температура | -40 °C — +50 °C | ||||
| Положение установки | вертикальное | ||||
| Способы подключения | непосредственный | ||||
| Номинал | Цена | Способ включения | Габариты | Масса | |
| Э365 10мА | по запросу
+
–
|
Непосредственный | 120х120х50 мм | 0,5 кг | |
| Э365 20мА | по запросу
+
–
|
||||
| Э365 30мА | по запросу
+
–
|
||||
| Э365 50мА | по запросу
+
–
|
||||
| Э365 100мА | по запросу
+
–
|
||||
| Э365 250мА | по запросу
+
–
|
||||
| Э365 500мА | по запросу
+
–
|
||||
| Амперметр Э365 | |||||
| Применение | измерение переменного тока | ||||
| Габариты, L×B×H | 120х120х50 мм, 120х120х116 мм | ||||
| Масса | 0,5 кг; 1,0 кг | ||||
| Класс точности | 1,5 | ||||
| Рабочая температура | -40 °C — +50 °C | ||||
| Положение установки | вертикальное | ||||
| Способы подключения | непосредственный; через трансформатор тока 1 и 5 А | ||||
| Номинал | Цена | Способ включения | Габариты | Масса | |
| Э365 1А | по запросу
+
–
|
Непосредственный | 120х120х50 мм | 0,5 кг | |
| Э365 2А | по запросу
+
–
|
||||
| Э365 3А | по запросу
+
–
|
||||
| Э365 5А | по запросу
+
–
|
||||
| Э365 10А | по запросу
+
–
|
||||
| Э365 20А | по запросу
+
–
|
||||
| Э365 30А | по запросу
+
–
|
||||
| Э365 50А | по запросу
+
–
|
||||
| Э365 75А | по запросу
+
–
|
Непосредственный | 120х120х116 мм | 1,0 кг | |
| Э365 100А | по запросу
+
–
|
||||
| Э365 150А | по запросу
+
–
|
||||
| Э365 200А | по запросу
+
–
|
||||
| Э365 300А | по запросу
+
–
|
||||
| Э365 1А 1/1 | по запросу
+
–
|
Через трансформатор тока с вторичным током 1 ампер | 120х120х50 мм | 0,5 кг | |
| Э365 5А 5/1 | по запросу
+
–
|
||||
| Э365 10А 10/1 | по запросу
+
–
|
||||
| Э365 15А 15/1 | по запросу
+
–
|
||||
| Э365 20А 20/1 | по запросу
+
–
|
||||
| Э365 30А 30/1 | по запросу
+
–
|
||||
| Э365 40А 40/1 | по запросу
+
–
|
||||
| Э365 50А 50/1 | по запросу
+
–
|
||||
| Э365 75А 75/1 | по запросу
+
–
|
||||
| Э365 80А 80/1 | по запросу
+
–
|
||||
| Э365 100А 100/1 | по запросу
+
–
|
||||
| Э365 150А 150/1 | по запросу
+
–
|
||||
| Э365 200А 200/1 | по запросу
+
–
|
||||
| Э365 250А 250/1 | по запросу
+
–
|
||||
| Э365 300А 300/1 | по запросу
+
–
|
||||
| Э365 400А 400/1 | по запросу
+
–
|
||||
| Э365 500А 500/1 | по запросу
+
–
|
||||
| Э365 600А 600/1 | по запросу
+
–
|
||||
| Э365 750А 750/1 | по запросу
+
–
|
||||
| Э365 800А 800/1 | по запросу
+
–
|
||||
| Э365 5А 5/5 | по запросу
+
–
|
Через трансформатор тока с вторичным током 5 ампер | 120х120х50 мм | 0,5 кг | |
| Э365 10А 10/5 | по запросу
+
–
|
||||
| Э365 15А 15/5 | по запросу
+
–
|
||||
| Э365 20А 20/5 | по запросу
+
–
|
||||
| Э365 30А 30/5 | по запросу
+
–
|
||||
| Э365 40А 40/5 | по запросу
+
–
|
||||
| Э365 50А 50/5 | по запросу
+
–
|
||||
| Э365 75А 75/5 | по запросу
+
–
|
||||
| Э365 80А 80/5 | по запросу
+
–
|
||||
| Э365 100А 100/5 | по запросу
+
–
|
||||
| Э365 150А 150/5 | по запросу
+
–
|
||||
| Э365 200А 200/5 | по запросу
+
–
|
||||
| Э365 250А 250/5 | по запросу
+
–
|
||||
| Э365 300А 300/5 | по запросу
+
–
|
||||
| Э365 400А 400/5 | по запросу
+
–
|
||||
| Э365 500А 500/5 | по запросу
+
–
|
||||
| Э365 600А 600/5 | по запросу
+
–
|
||||
| Э365 750А 750/5 | по запросу
+
–
|
||||
| Э365 800А 800/5 | по запросу
+
–
|
||||
| Килоамперметр Э365 | |||||
| Применение | измерение переменного тока | ||||
| Габариты, L×B×H | 120х120х50мм | ||||
| Масса | 0,5 кг | ||||
| Класс точности | 1,5 | ||||
| Рабочая температура | -40 °C — +50 °C | ||||
| Положение установки | вертикальное | ||||
| Способы подключения | через трансформатор тока 1 и 5 А | ||||
| Номинал | Цена | Способ включения | Габариты | Масса | |
| Э365 1кА 1000/1 | по запросу
+
–
|
Через трансформатор тока с вторичным током 1 ампер | 120х120х50 мм | 0,5 кг | |
| Э365 1,2кА 1200/1 | по запросу
+
–
|
||||
| Э365 1,5кА 1500/1 | по запросу
+
–
|
||||
| Э365 2кА 2000/1 | по запросу
+
–
|
||||
| Э365 3кА 3000/1 | по запросу
+
–
|
||||
| Э365 1кА 1000/5 | по запросу
+
–
|
Через трансформатор тока с вторичным током 5 ампер | 120х120х50 мм | 0,5 кг | |
| Э365 1,2кА 1200/5 | по запросу
+
–
|
||||
| Э365 1,5кА 1500/5 | по запросу
+
–
|
||||
| Э365 2кА 2000/5 | по запросу
+
–
|
||||
| Э365 3кА 3000/5 | по запросу
+
–
|
||||
| Э365 4кА 4000/5 | по запросу
+
–
|
||||
| Э365 5кА 5000/5 | по запросу
+
–
|
||||
| Э365 6кА 6000/5 | по запросу
+
–
|
||||
| Э365 8кА 8000/5 | по запросу
+
–
|
||||
| Э365 10кА 10000/5 | по запросу
+
–
|
||||
| Э365 12кА 12000/5 | по запросу
+
–
|
||||
| Э365 14кА 14000/5 | по запросу
+
–
|
||||
| Э365 16кА 16000/5 | по запросу
+
–
|
||||
| Э365 18кА 18000/5 | по запросу
+
–
|
||||
| Э365 20кА 20000/5 | по запросу
+
–
|
||||
| Э365 25кА 25000/5 | по запросу
+
–
|
||||
| Э365 28кА 28000/5 | по запросу
+
–
|
||||
| Э365 32кА 32000/5 | по запросу
+
–
|
||||
| Э365 35,5кА 35500/5 | по запросу
+
–
|
||||
| Э365 40кА 40000/5 | по запросу
+
–
|
||||
Расшифровка маркировки стрелочных амперметров Э365:
| Э365 | 800А | 800 | / | 1(5) |
| Э365 | — | Серия прибора |
| 800А | — | Диапазон измерений |
| 800 | — | Номинальный первичный ток трансформатора в амперах; при непосредственном включении не указывается. |
| 1(5) | — | Номинальный вторичный ток трансформатора: 1 – ток 1 А или; 5 – ток 5 А; при непосредственном включении не указывается. |

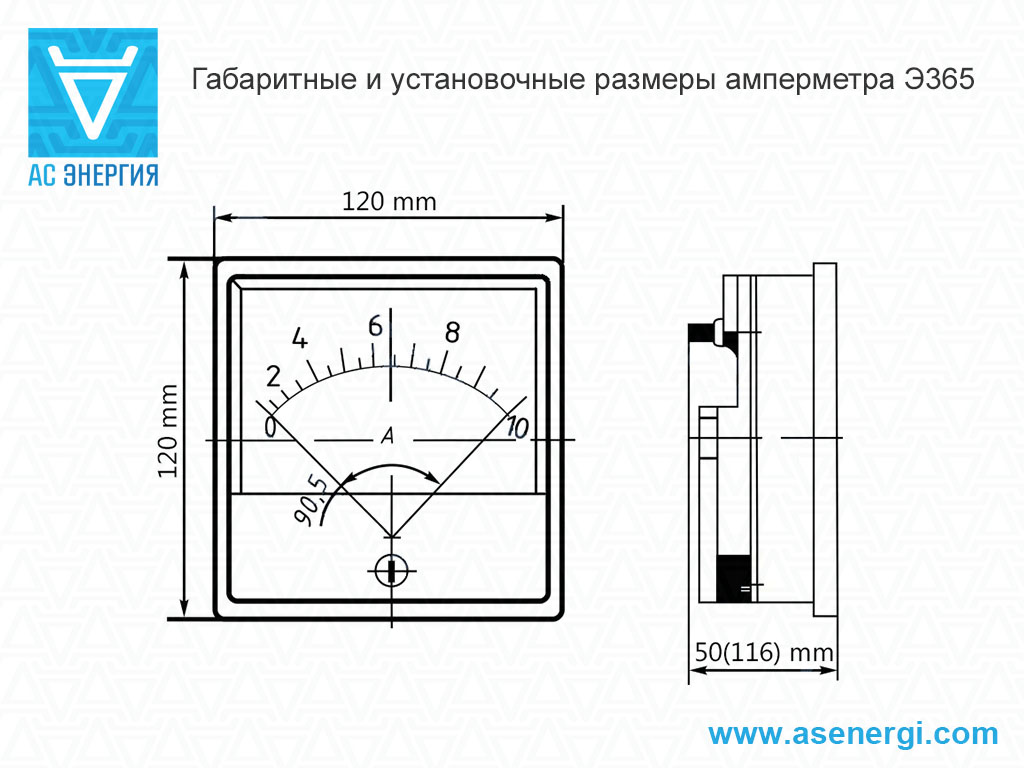

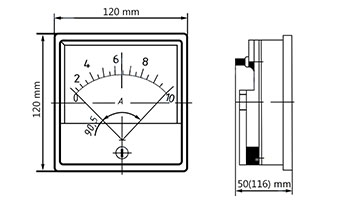

Габаритные и установочные размеры амперметров Э365:
