Тиристор силовой Т283-1600
Тиристоры Т283-1600 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1600 ампер частотой до 500 Гц в цепях с напряжением 6000 В. Тип корпуса тиристоров Т283-1600 – РТ84: диаметр контактной поверхности – Ø86 мм, габаритные размеры – Ø120х35±1 мм, масса, не более – 2000 г.
Часто запрашиваемый номинал тиристоров: Т283-1600-60.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 70±10кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т283-1600 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т283-1600:
Характеристики тиристоров | Т283-1600 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 6000 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 1910 А (85ºC) 2350 А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3690 А |
Ударный ток в открытом состоянии | ITSM | 40 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.80/5030 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.30 В |
Динамическое сопротивление в открытом состоянии | rT | 0.30 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 250 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1600-2000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 500 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 8000 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0077 ºC/Вт |
Усилие сжатия | Fm | 70±10 кН |
Масса, не более | W | 2.0 кг |
Рекомендуемые охладители | О193, ОМ109, ОМ209 | |
Информационный лист |
Расшифровка маркировки тиристоров Т283-1600-60 УХЛ2:
Т | 283 | – | 1600 | – | 60 | 8 | 1 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||||||||
283 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
1600 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||||||||
60 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 6000 В). | |||||||||||||||||||||
8 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||||||||
1 | – | Группа по времени выключения tq:
|
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

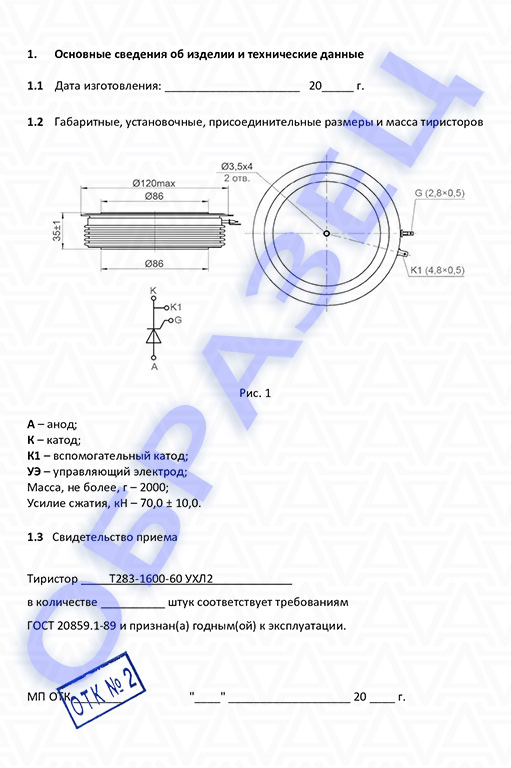

Полярность (цоколевка), размеры тиристора Т283-1600:

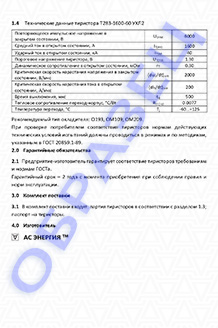

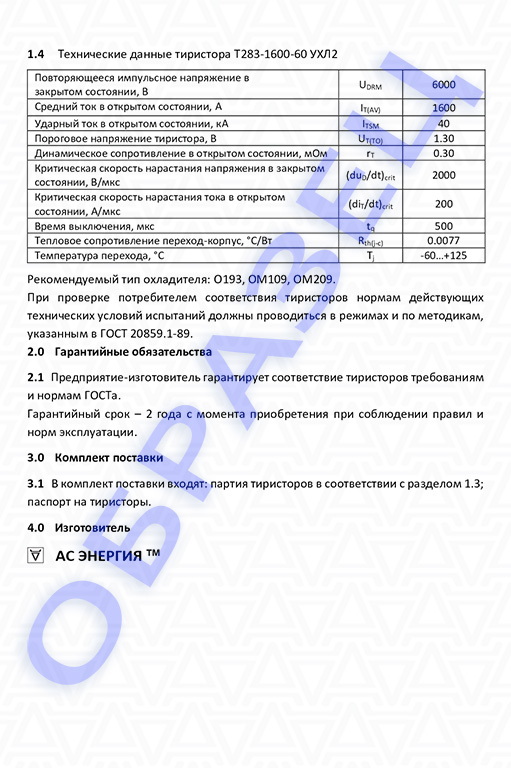

Паспорт тиристор Т283-1600:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т283-1600:
Скачать PDF на тиристоры Т283-1600
Рекомендуемые охладители для таблеточных тиристоров Т283:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
