Тиристор силовой Т283-2000
Тиристоры Т283-2000 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 2000 ампер частотой до 500 Гц в цепях с напряжением 4600 В – 5200 В. Тип корпуса тиристоров Т283-2000 – Т.Н1 (РТ83): диаметр контактной поверхности – Ø80 мм, габаритные размеры – Ø120х26±1 мм, масса, не более – 1900 г.
Часто запрашиваемые номиналы тиристоров: Т283-2000-46, Т283-2000-48, Т283-2000-50, Т283-2000-52.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 65±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т283-2000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т283-2000:
Характеристики тиристоров | Т283-2000 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 4600-5200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 2000 А (92ºC) 2322 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3140 А |
Ударный ток в открытом состоянии | ITSM | 35 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.50/6300 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.00 В |
Динамическое сопротивление в открытом состоянии | rT | 1.290 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 300 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1600 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 800 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 6100 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0065 ºC/Вт |
Усилие сжатия | Fm | 65±5 кН |
Масса, не более | W | 1.9 кг |
Рекомендуемые охладители | О193, ОМ109, ОМ209 | |
Информационный лист |
Расшифровка маркировки тиристоров Т283-2000-16 УХЛ2:
Т | 283 | – | 2000 | – | 52 | 8 | В2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||
283 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
2000 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
52 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 5200 В). | ||||||||||||||||||
8 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
В2 | – | Группа по времени выключения tq:
|
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т283-2000:

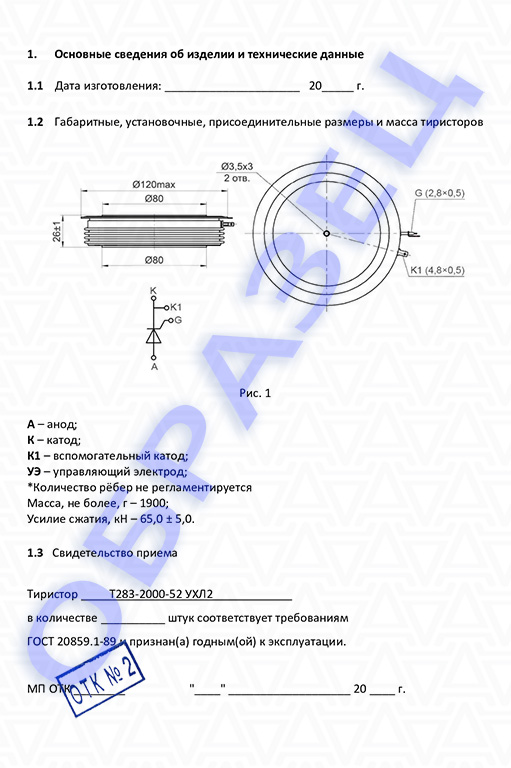

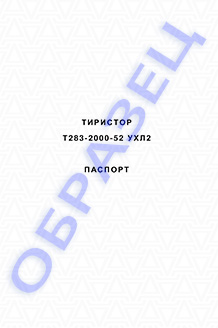

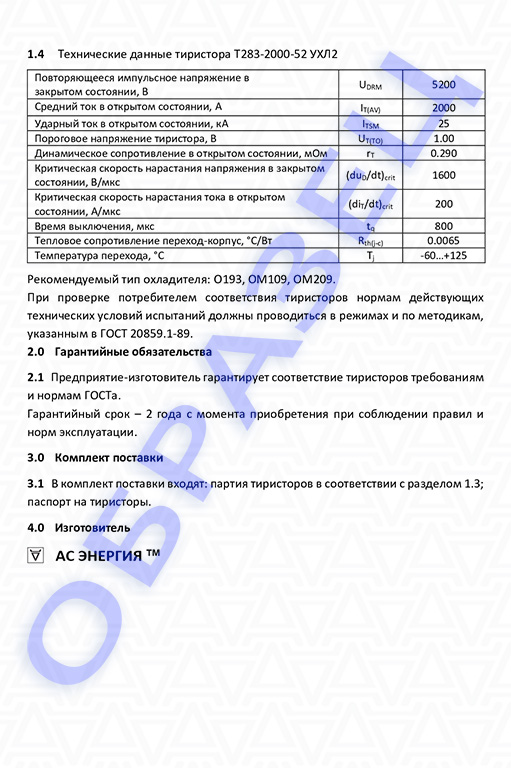

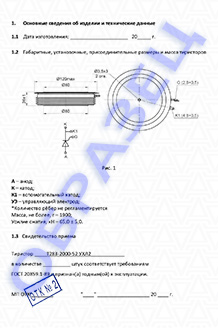

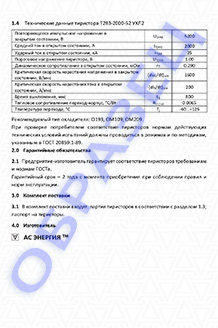

Паспорт тиристор Т283-2000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т283-2000:
Скачать PDF на тиристоры Т283-2000
Рекомендуемые охладители для таблеточных тиристоров Т283:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
