Тиристор быстродействующий импульсный ТБИ183-2500
| Напряжение | UDRM/URRM | 2000-2400 В |
| Средний прямой ток | IT(AV) (TС, ºC) | 2500А (80ºC) |
| Класс по напряжению | URRM / 100 | 20 – 24 |
| Цена | ТБИ183-2500 | по запросу
+
–
|
| Масса, не более | 1800 г | |
| Корпус | РТ83 | |
Тиристоры ТБИ183-2500 (TFI 183-2500) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 2500 ампер частотой до 10 кГц в цепях с напряжением 2000 В – 2400 В. Тип корпуса тиристоров ТБИ183-2500 – РТ83: диаметр контактной поверхности – Ø86 мм, габаритные размеры – Ø120х26±2 мм, масса, не более – 1800 г.
Часто запрашиваемые номиналы тиристоров: ТБИ183-2500-20, ТБИ183-2500-22, ТБИ183-2500-24, TFI 183-2500-20, TFI 183-2500-22, TFI 183-2500-24.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 70±10кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ183-2500 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ183-2500:
| Характеристики тиристоров | ТБИ183-2500 | |
| Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 2000-2400 В |
| Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 2500 А (80ºC) |
| Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3925 А |
| Ударный ток в открытом состоянии | ITSM | 40 кА |
| Максимально допустимая температура перехода | Tjmax | 125ºC |
| Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.35 В |
| Динамическое сопротивление в открытом состоянии | rT | 0.146 мОм |
| Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 250 мА |
| Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
| Отпирающий постоянный ток управления | IGT | 250 мА |
| Отпирающее постоянное напряжение управления | UGT | 2.5 В |
| Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
| Время выключения | tq | 40-63 мкс |
| Время включения | tgt | 3.2-4.0 мкс |
| Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0080 ºC/Вт |
| Усилие сжатия | Fm | 70±10 кН |
| Масса, не более | W | 1800 г |
| Рекомендуемые охладители | О193, ОМ109, ОМ209 | |
Расшифровка маркировки тиристоров ТБИ183-2500-24-732 УХЛ2:
| ТБИ | 183 | – | 2500 | – | 24 | 7 | 3 | 2 | УХЛ2 |
| ТБИ | – | Тиристор Быстродействующий Импульсный. | |||||||||||||||
| 183 | – | Конструктивное исполнение, серия. | |||||||||||||||
| 2500 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
| 24 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2400 В). | |||||||||||||||
| 7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
| 3 | – | Группа по времени выключения tq:
|
|||||||||||||||
| 2 | – | Группа по времени включения tgt:
|
|||||||||||||||
| УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
|
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). | |||||||||||||||||

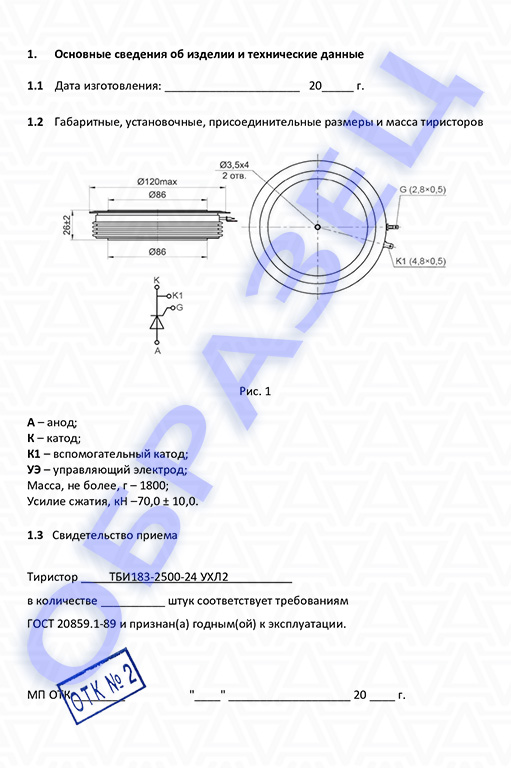

Полярность (цоколевка), размеры тиристора ТБИ183-2500:
|
|

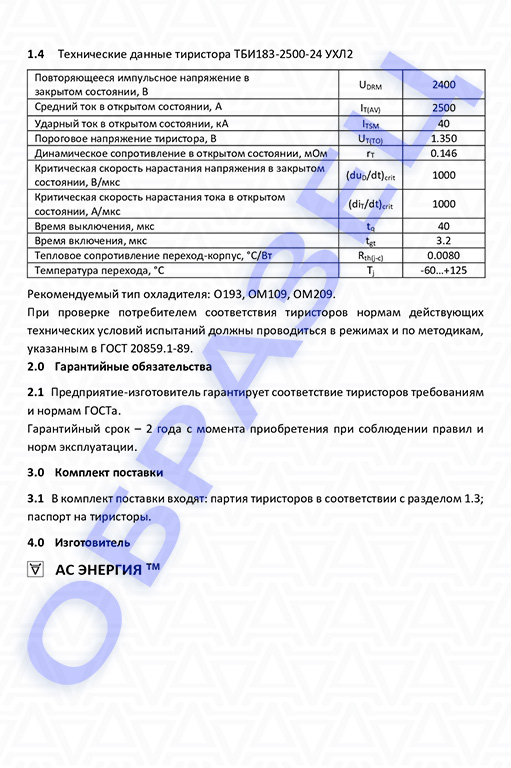

Паспорт тиристор ТБИ183-2500:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для таблеточных тиристоров ТБИ183:
-
Охладитель О193
-
Охладитель ОМ109
-
Охладитель ОМ209
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
