Тиристор быстродействующий импульсный ТБИ183-3200
Тиристоры ТБИ183-3200 (TFI 183-3200) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 3200 ампер частотой до 10 кГц в цепях с напряжением 1000 В – 1600 В. Тип корпуса тиристоров ТБИ183-3200 – РТ83: диаметр контактной поверхности – Ø86 мм, габаритные размеры – Ø120х26±2 мм, масса, не более – 1800 г.
Часто запрашиваемые номиналы тиристоров: ТБИ183-3200-10, ТБИ183-3200-12, ТБИ183-3200-14, ТБИ183-3200-16, TFI 183-3200-10, TFI 183-3200-12, TFI 183-3200-14, TFI 183-3200-16.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 70±10кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ183-3200 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ183-3200:
Характеристики тиристоров | ТБИ183-3200 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1000-1600 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 3214 А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 5020 А |
Ударный ток в открытом состоянии | ITSM | 45 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.42 В |
Динамическое сопротивление в открытом состоянии | rT | 0.09 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 250 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
Время выключения | tq | 25-63 мкс |
Время включения | tgt | 3.2-4.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0080 ºC/Вт |
Усилие сжатия | Fm | 70±10 кН |
Масса, не более | W | 1800 г |
Рекомендуемые охладители | О193, ОМ109, ОМ209 |
Расшифровка маркировки тиристоров ТБИ183-3200-16-852 УХЛ2:
ТБИ | 183 | – | 3200 | – | 16 | 8 | 5 | 2 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | ||||||||||||||||||
183 | – | Конструктивное исполнение, серия. | ||||||||||||||||||
3200 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||
16 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1600 В). | ||||||||||||||||||
8 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||
5 | – | Группа по времени выключения tq:
|
||||||||||||||||||
2 | – | Группа по времени включения tgt:
|
||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора ТБИ183-3200:

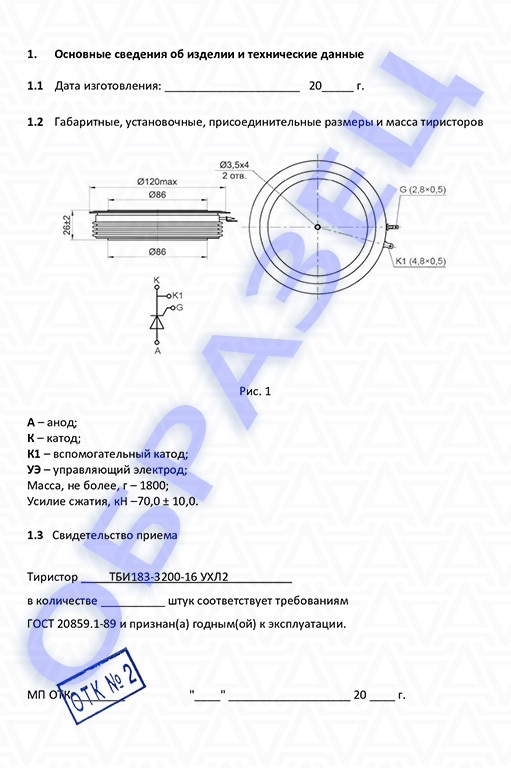

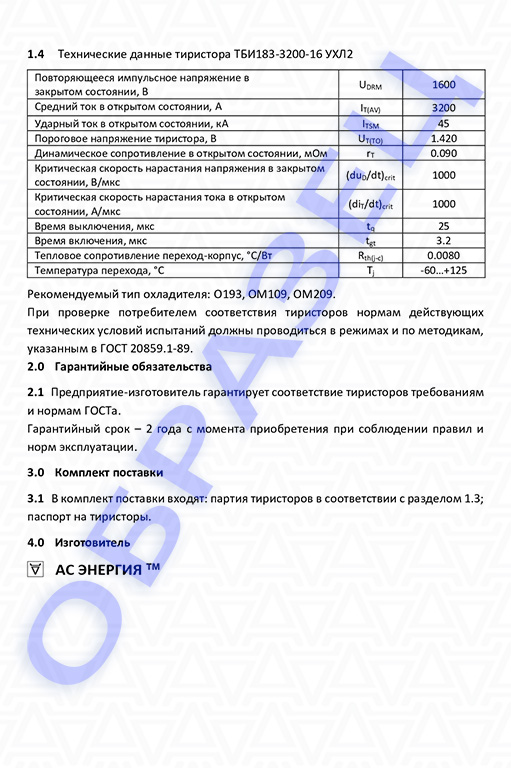

Паспорт тиристор ТБИ183-3200:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для таблеточных тиристоров Т683:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
