Тиристор силовой Т163-1600
Тиристоры Т163-1600 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1600 ампер частотой до 500 Гц в цепях с напряжением 1200 В – 1800 В. Тип корпуса тиристоров Т163-1600 – PT63: диаметр контактной поверхности – Ø60 мм, габаритные размеры – Ø87х26 мм, масса – 0,7 кг; Т.Е3 – диаметр контактной поверхности – Ø63 мм, габаритные размеры – Ø102х26±1 мм, масса, не более – 1,0 кг.
Часто запрашиваемые номиналы тиристоров: Т163-1600-12, Т163-1600-14, Т163-1600-16, Т163-1600-18.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 33±3кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т163-1600 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т163-1600:
Характеристики тиристоров | Т163-1600 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1200-1800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 1615 А (85ºC) 2023 А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 3176 А |
Ударный ток в открытом состоянии | ITSM | 35.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.65/5026 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.95 В |
Динамическое сопротивление в открытом состоянии | rT | 0.150 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 100 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1600 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 160 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 6200 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.016 ºC/Вт |
Усилие сжатия | Fm | 33±3 кН |
Масса | W | 700 г |
Рекомендуемые охладители | О163, ОМ107, ОМ207 | |
Информационный лист |
Расшифровка маркировки тиристоров Т163-1600-18 УХЛ2:
Т | 163 | – | 1600 | – | 18 | 8 | 3 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||
163 | – | Конструктивное исполнение, серия. | |||||||||||||||
1600 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
18 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1800 В). | |||||||||||||||
8 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
3 | – | Группа по времени выключения tq:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |

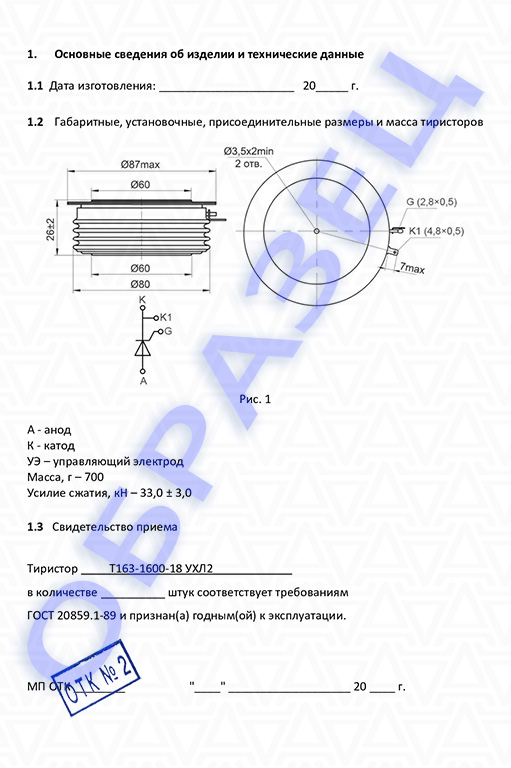

Полярность (цоколевка), размеры тиристора Т163-1600:

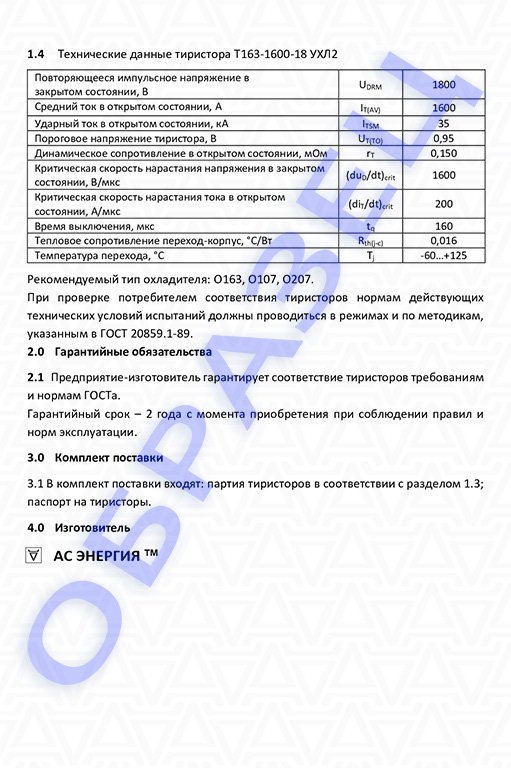

Паспорт тиристор Т163-1600:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т163-1600:
Скачать PDF на тиристоры Т163-1600
Рекомендуемые охладители для таблеточных тиристоров Т163:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
