Тиристор силовой Т163-800
Тиристоры Т163-800 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 800 ампер частотой до 500 Гц в цепях с напряжением 6000 В – 7000 В. Тип корпуса тиристоров Т163-800 – PT63: диаметр контактной поверхности – Ø60 мм, габаритные размеры – Ø87х26 мм, масса – 0,7 кг.
Часто запрашиваемые номиналы тиристоров: Т163-800-60, Т163-800-62, Т163-800-64, Т163-800-65, Т163-800-66, Т163-800-68, Т163-800-70.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 33±3кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т163-800 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т163-800:
Характеристики тиристоров | Т163-800 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 6000-7000 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 910 А (85ºC) 1110 А (70ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1680 А |
Ударный ток в открытом состоянии | ITSM | 15.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.50/2513 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 2.50 В |
Динамическое сопротивление в открытом состоянии | rT | 0.650 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 120 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1600 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 1000 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 720 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.017 ºC/Вт |
Усилие сжатия | Fm | 33±3 кН |
Масса | W | 700 г |
Рекомендуемые охладители | О163, ОМ107, ОМ207 | |
Информационный лист |
Расшифровка маркировки тиристоров Т163-800-70 УХЛ2:
Т | 163 | – | 800 | – | 70 | Т1 | В2 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||
163 | – | Конструктивное исполнение, серия. | |||||||||||||||
800 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
70 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 7000 В). | |||||||||||||||
Т1 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
В2 | – | Группа по времени выключения tq:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Подробная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89). |
Полярность (цоколевка), размеры тиристора Т163-800:

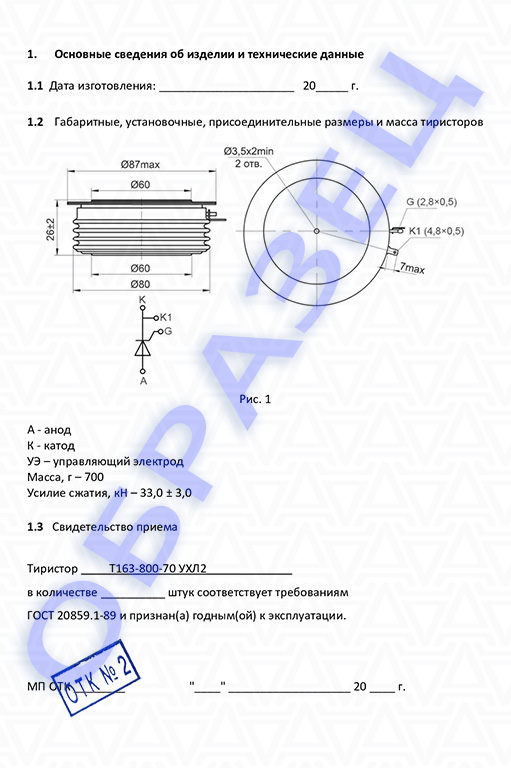

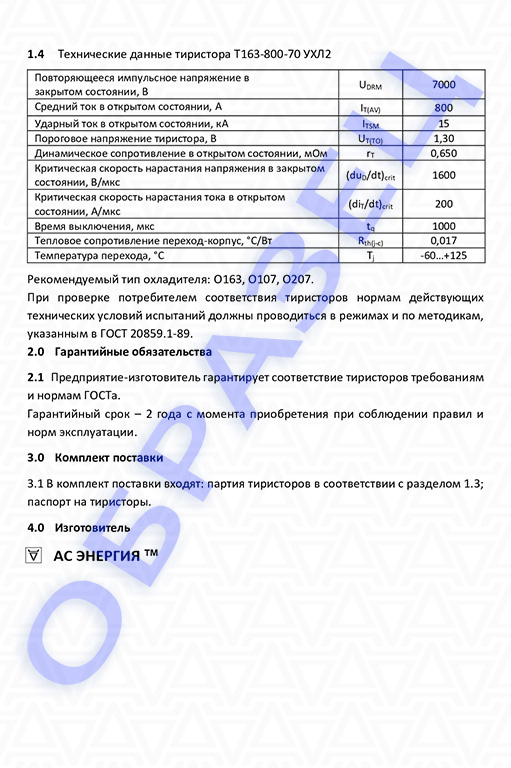

Паспорт тиристор Т163-800:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
