Держатели предохранителей (плавких вставок) ДВП, ДП, ДПК
Держатель предохранителей (плавких вставок) серии ДВП, ДП, ДПК – устройство, предназначенное для крепления на панели и включения предохранителя или плавкой вставки в цепь постоянного или переменного тока силой 0,16-10А с напряжением до 600В.
Корпуса держателей ДВП, ДП, ДПК изготовляются из термостойкого синтетического реактопласта – карболита (он же бакелит), выдерживающего температурный диапазон от -60°С до +85°С.
Сам корпус состоит из нескольких разборных частей, внутрь которого устанавливается предохранитель или вставка плавкая, в зависимости от габаритных размеров. Возможна одновременная установка только одного предохранителя или вставки.
Провода крепятся к контактным выводам держателей с помощью пайки.
Большинство держателей фиксируются в отверстии на панели с помощью гайки.
Минимальная наработка на отказ предоставляемых держателей составляет не менее 10 000 часов, а возможное количество смены плавких вставок достигает 400 раз.
Держатели ДВП, ДП, ДПК применяются для установки на панель предохранителей или плавких вставок с различными габаритными размерами – Ø4×15 мм, Ø5,2×20 мм, Ø6,3×30 мм, Ø7×30 мм, Ø7,2×30 мм, Ø7×45 мм, Ø8×50 мм.
Общие характеристики с указанием применяемого предохранителя, габаритных и установочных размеров держателей серий ДВП, ДП, ДПК значатся в таблице. Ниже приведена расшифровка маркировки держателей.
Гарантия работы держателей серии ДВП, ДП, ДПК поставляемых нашим предприятием, составляет 2 года. Это подкрепляется соответствующими документами по качеству.
Окончательная цена на держатели серий ДВП, ДП, ДПК для предохранителей или вставок плавких зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Держатели предохранителей ДВП, ДП, ДПК | ||||||
| Сопротивление контакта, не более | 0,005 Ом | |||||
| Электрическая прочность изоляции | 1500 Вэфф | |||||
| Сопротивление изоляции, не менее | 100 МОм | |||||
| Диапазон рабочих температур | -60°С – +85°С | |||||
| Фото | Серия | Цена | Применяемый предохранитель | |||
| ток | напряжение | размеры | серия | |||
 |
ДВП4-1 (карболит) | 636,20 руб.
+
–
|
0,25 – 5 А | 250 В | Ø4×15 мм |
ВП1-1, ВП1-1В, керамические 4×15 |
 |
ДВП4-2 | 121,90 руб.
+
–
|
0,16 – 10 А | 250 В | Ø5,2×20 мм |
ВП2Б-1, ВП2Б-1В, ВП2Т-1Ш, ВПБ6-1...13, ВПТ6-1...13, S1014, S1020 |
 |
ДВП4-2 (импорт) |
16,90 руб.
+
–
|
0,16 – 10 А | 250 В | ||
 |
ДВП4-2В | 172,80 руб.
+
–
|
0,16 – 10 А | 250 В | ||
 |
ДВП6 | 49,00 руб.
+
–
|
0,16 – 10 А | 250 В | ВП2Б-1, ВП2Б-1В, ВП2Т-1Ш, ВПБ6-1...13, ВПТ6-1...13, S1014, S1020 | |
 |

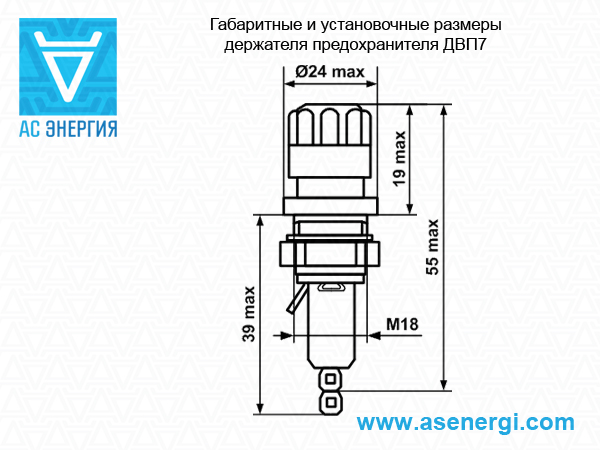

ДВП7 | 49,00 руб.
+
–
|
0,16 – 10 А | 250 В | Ø6,3×32 мм | ВПБ12, ВПТ3 |
 |

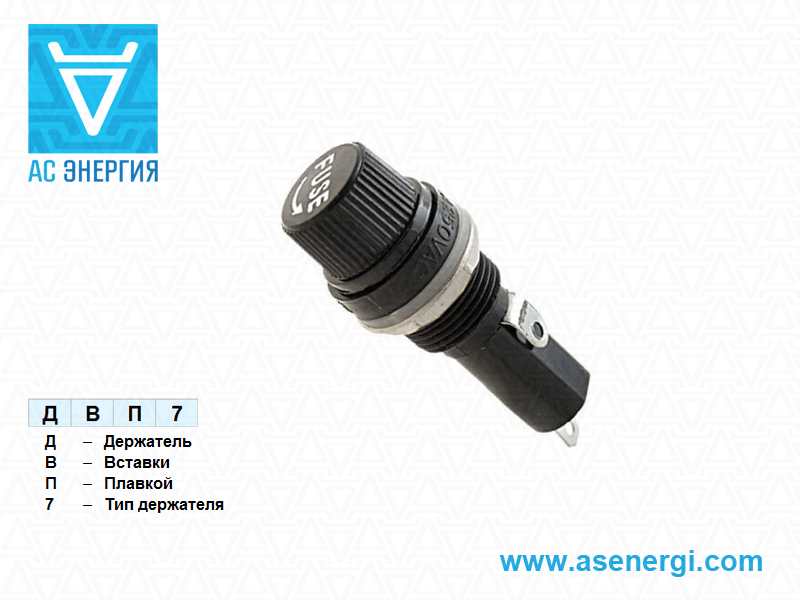

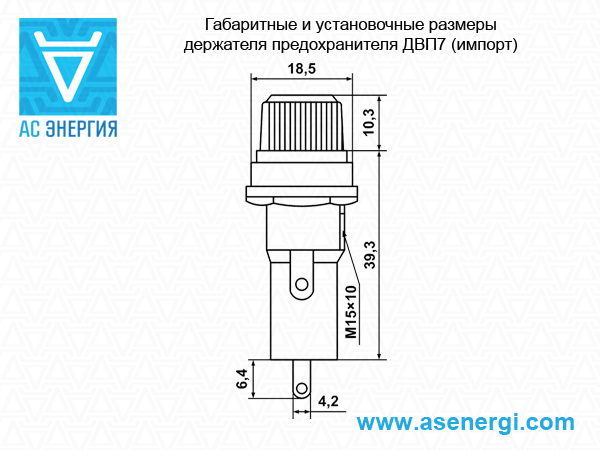

ДВП7 (импорт) |
22,53 руб.
+
–
|
0,16 – 10 А | 250 В | ||
 |
ДВП8 (с пружиной) |
64,57 руб.
+
–
|
0,16 – 10 А | 250 В | Ø8×50 мм |
ВПБ6-27...42, ВПТ6-27...34 |
 |
ДП1-М | 21,17 руб.
+
–
|
0,16 – 10 А | 250 В | Ø5,2×20 мм |
ВП2Б-1,
ВП2Б-1В,
ВП2Т-1Ш, ВПБ6-1...13, ВПТ6-1...13, S1014, S1020 |
 |
ДП1-ЦМ | 21,17 руб.
+
–
|
0,16 – 10 А | 250 В | ||
 |
ДПК1-2 | 15,53 руб.
+
–
|
0,25 – 5 А | 600 В | Ø7×45 мм | ПК-45 |
Маркировка держателей предохранителей серии ДВП:
| ДВП | 4 | - | 2 | В |
| ДВП | – | Серия держателя: ДВП - держатель вставки плавкой. |
| 4 | – | Тип держателя. |
| 2 | – | Типоразмер вставки плавкой. |
| В | – | Всеклиматическое исполнение. |
Маркировка держателей предохранителей серии ДП (вариант 1):
| ДП | 1 | - | Ц | М |
| ДП | – | Серия держателя: ДП - держатель предохранителя. |
| 1 | – | Способ крепления: винтами или под металлическую гайку. |
| Ц | – | С цифровым указателем напряжения сети. |
| М | – | Малогабаритный. |
Маркировка держателей предохранителей серии ДП (вариант 2):
| ДП | К | 1 | - | 2 |
| ДП | – | Серия держателя: ДП - держатель предохранителя. |
| К | – | С круглым наконечником. |
| 1 | – | Способ крепления: винтами или под металлическую гайку. |
| 2 | – | Разновидность конструкции. |
