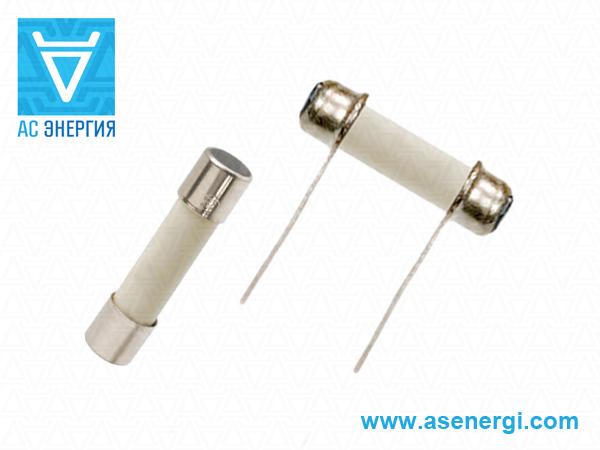

Вставки плавкие (предохранители) керамические ВП1, ВП2Б, ВП3Б, ВП2Т, ВП3Т
Быстродействующие низковольтные вставки плавкие (предохранители) серий ВП1-1, ВП1-2, ВП2Б, ВП3Б, ВП2Т, ВП3Т обеспечивают защиту цепей постоянного и переменного тока частотой от 50ГЦ до 2000ГЦ с рабочим напряжением до 250В. Рассчитаны на номинальные токи от 0,16А до 10А.
Корпус плавких вставок изготавливается из высокопрочной керамики. Внутри размещен легкоплавкий элемент, соединяющий торцевые токопроводящие контакты.
Вставки плавкие ВП1, ВП2, ВП3 относятся к невосстанавливаемым устройствам защиты – после перегорания плавкого элемента вставку необходимо заменить.
Используются для защиты цепей радиоэлектронной аппаратуры от перегрузок и коротких замыканий, обеспечивая эффект ограничения тока.
Вставки ВП1-2 и ВП1-2В имеют выводы на контактах для установки на плату при помощи пайки. Вставки ВП1-1, ВП2Б, ВП3Б, ВП2Т, ВП3Т устанавливаются с помощью специализированных держателей:
- для вставок ВП1-1, ВП1-1В используются держатели ДВП4-1, ДПБ, МДП1-1;
- для ВП2Б-1, ВП2Б-1В, ВП2Т-1Ш - ДВП4-2, ДВП6, ДП1-М, держатели на панель серии ZH, на провод серии S1058, S1060, на плату серии FHD, NF и др.;
- для ВП3Б-1, ВП3Б-1B, ВП3Т-1Ш, ВП3Т-2Ш - ДВП4-3, ДВП4-3В.
Детальные характеристики, габаритные размеры плавких вставок значатся в таблицах. Расшифровка маркировки приведена ниже.
Гарантия работы плавких вставок серий ВП1, ВП2, ВП3, поставляемых нашим предприятием, составляет 2 года. Это подкрепляется соответствующими документами по качеству.
Окончательная цена на плавкие вставки ВП1, ВП2, ВП3 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Вставки плавкие (предохранители) ВП1-1, ВП1-1В, ВП1-2, ВП1-2В | ||||||
| Номинальный ток | 0,25А – 5А | |||||
| Рабочее напряжение | 250 В | |||||
| Электрическая прочность изоляции | 900 В | |||||
| Время срабатывания | 1,0 с | |||||
| Диапазон рабочих температур | -60°С – 100°С | |||||
| Материал | керамика | |||||
| Фото | Серия | Цена | Номинальный ток | Масса | Размеры D×L×L1 | Применяемый держатель |
 ВП1-1 |
ВП1-1 0,25А | по запросу
+
–
|
0,25 А | 0,5 г | 4×15 мм |
ДВП4-1, ДВП4-1В, ДПБ, ДПБ-Т, МДП1-1 |
| ВП1-1 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП1-1 1А | по запросу
+
–
|
1 А | ||||
| ВП1-1 2А | по запросу
+
–
|
2 А | ||||
| ВП1-1 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП1-1 4А | по запросу
+
–
|
4 А | ||||
| ВП1-1 5А | по запросу
+
–
|
5 А | ||||
 ВП1-1В |
ВП1-1В 0,25А | по запросу
+
–
|
0,25 А | 0,5 г | 4×15 мм | |
| ВП1-1В 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП1-1В 1А | по запросу
+
–
|
1 А | ||||
| ВП1-1В 2А | по запросу
+
–
|
2 А | ||||
| ВП1-1В 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП1-1В 4А | по запросу
+
–
|
4 А | ||||
| ВП1-1В 5А | по запросу
+
–
|
5 А | ||||
 ВП1-2 |
ВП1-2 0,25А | по запросу
+
–
|
0,25 А | 0,75 г | 4,8×16×8,3 мм | установка непосредственно на плату при помощи пайки |
| ВП1-2 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП1-2 1А | по запросу
+
–
|
1 А | ||||
| ВП1-2 2А | по запросу
+
–
|
2 А | ||||
| ВП1-2 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП1-2 4А | по запросу
+
–
|
4 А | ||||
| ВП1-2 5А | по запросу
+
–
|
5 А | ||||
 ВП1-2В |
ВП1-2В 0,25А | по запросу
+
–
|
0,25 А | 0,75 г | 4,8×16×8,3 мм | |
| ВП1-2В 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП1-2В 1А | по запросу
+
–
|
1 А | ||||
| ВП1-2В 2А | по запросу
+
–
|
2 А | ||||
| ВП1-2В 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП1-2В 4А | по запросу
+
–
|
4 А | ||||
| ВП1-2В 5А | по запросу
+
–
|
5 А | ||||
Маркировка предохранителей ВП1:
| ВП1 | - | 2 | В | 5А |
| ВП1 | – | Вставка плавкая (предохранитель): ВП1 - номер разработки 1. |
| 2 | – | Конструктивное исполнение: 1 – без выводов; 2 – с выводами. |
| В | – | Модификация продукта. |
| 5А | – | Номинальный ток. |
| Вставки плавкие (предохранители) ВП2Б, ВП3Б | ||||||
| Номинальный ток | 0,25А – 8А | |||||
| Рабочее напряжение | 250 В | |||||
| Электрическая прочность изоляции | 900 В | |||||
| Время срабатывания | 1,0 с | |||||
| Диапазон рабочих температур | -60°С – 100°С | |||||
| Материал | керамика | |||||
| Фото | Серия | Цена | Номинальный ток | Масса | Размеры D×L×L1 | Применяемый держатель |

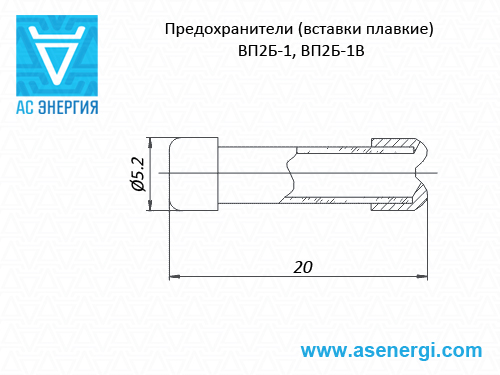

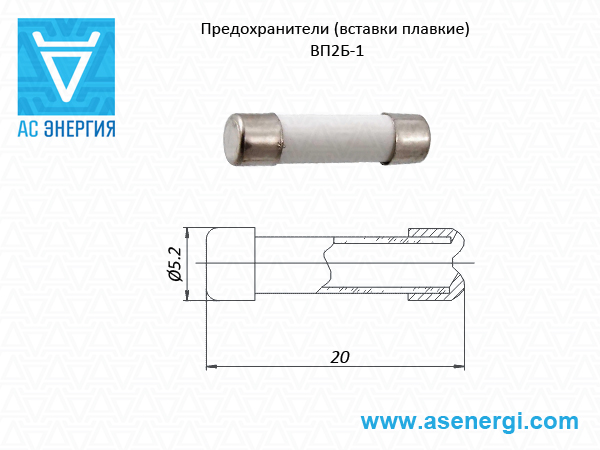

 ВП2Б-1 |
ВП2Б-1 0,25А | по запросу
+
–
|
0,25 А | 2 г | 5,2×20 мм |
ДВП4-2, ДВП4-2В, ДВП6, ДП1-М, ДП1-ЦМ, ZH252, ZH253, ZH254, ZH258, ZH260, ZH263, S1058, S1060, FHD, ZH, NF-004, S1050, S1052, S1053, S1055 |
| ВП2Б-1 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП2Б-1 0,8А | по запросу
+
–
|
0,8 А | ||||
| ВП2Б-1 1А | по запросу
+
–
|
1 А | ||||
| ВП2Б-1 1,25А | по запросу
+
–
|
1,25 А | ||||
| ВП2Б-1 1,6А | по запросу
+
–
|
1,6 А | ||||
| ВП2Б-1 2А | по запросу
+
–
|
2 А | ||||
| ВП2Б-1 2,5А | по запросу
+
–
|
2,5 А | ||||
| ВП2Б-1 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП2Б-1 4,0А | по запросу
+
–
|
4,0 А | ||||
| ВП2Б-1 5,0А | по запросу
+
–
|
5,0 А | ||||
| ВП2Б-1 6,3А | по запросу
+
–
|
6,3 А | ||||
| ВП2Б-1 8А | по запросу
+
–
|
8 А | ||||
| ВП2Б-1 10А | по запросу
+
–
|
10 А | ||||
 ВП2Б-1В |
ВП2Б-1В 0,25А | по запросу
+
–
|
0,25 А | 2 г | 5,2×20 мм | |
| ВП2Б-1В 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП2Б-1В 0,8А | по запросу
+
–
|
0,8 А | ||||
| ВП2Б-1В 1А | по запросу
+
–
|
1 А | ||||
| ВП2Б-1В 1,25А | по запросу
+
–
|
1,25 А | ||||
| ВП2Б-1В 1,6А | по запросу
+
–
|
1,6 А | ||||
| ВП2Б-1В 2А | по запросу
+
–
|
2 А | ||||
| ВП2Б-1В 2,5А | по запросу
+
–
|
2,5 А | ||||
| ВП2Б-1В 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП2Б-1В 4,0А | по запросу
+
–
|
4,0 А | ||||
| ВП2Б-1В 5,0А | по запросу
+
–
|
5,0 А | ||||
| ВП2Б-1В 6,3А | по запросу
+
–
|
6,3 А | ||||
| ВП2Б-1В 8А | по запросу
+
–
|
8 А | ||||
| ВП2Б-1В 10А | по запросу
+
–
|
10 А | ||||
 ВП3Б-1 |
ВП3Б-1 0,25А | по запросу
+
–
|
0,25 А | 4,5 г | 7,2×30 мм |
ДВП4-3, ДВП4-3В |
| ВП3Б-1 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП3Б-1 0,8А | по запросу
+
–
|
0,8 А | ||||
| ВП3Б-1 1А | по запросу
+
–
|
1 А | ||||
| ВП3Б-1 1,25А | по запросу
+
–
|
1,25 А | ||||
| ВП3Б-1 1,6А | по запросу
+
–
|
1,6 А | ||||
| ВП3Б-1 2А | по запросу
+
–
|
2 А | ||||
| ВП3Б-1 2,5А | по запросу
+
–
|
2,5 А | ||||
| ВП3Б-1 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП3Б-1 4,0А | по запросу
+
–
|
4,0 А | ||||
| ВП3Б-1 5,0А | по запросу
+
–
|
5,0 А | ||||
| ВП3Б-1 6,3А | по запросу
+
–
|
6,3 А | ||||
| ВП3Б-1 8А | по запросу
+
–
|
8 А | ||||
| ВП3Б-1 10А | по запросу
+
–
|
10 А | ||||
 ВП3Б-1B |
ВП3Б-1B 0,25А | по запросу
+
–
|
0,25 А | 4,5 г | 7,2×30 мм | |
| ВП3Б-1B 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП3Б-1B 0,8А | по запросу
+
–
|
0,8 А | ||||
| ВП3Б-1B 1А | по запросу
+
–
|
1 А | ||||
| ВП3Б-1B 1,25А | по запросу
+
–
|
1,25 А | ||||
| ВП3Б-1B 1,6А | по запросу
+
–
|
1,6 А | ||||
| ВП3Б-1B 2А | по запросу
+
–
|
2 А | ||||
| ВП3Б-1B 2,5А | по запросу
+
–
|
2,5 А | ||||
| ВП3Б-1B 3,15А | по запросу
+
–
|
3,15 А | ||||
| ВП3Б-1B 4,0А | по запросу
+
–
|
4,0 А | ||||
| ВП3Б-1B 5,0А | по запросу
+
–
|
5,0 А | ||||
| ВП3Б-1B 6,3А | по запросу
+
–
|
6,3 А | ||||
| ВП3Б-1B 8А | по запросу
+
–
|
8 А | ||||
| ВП3Б-1B 10А | по запросу
+
–
|
10 А | ||||
Маркировка предохранителей ВП2Б, ВП3Б:
| ВП3 | Б | - | 2 | В | 10А |
| ВП3 | – | Вставка плавкая (предохранитель): ВП2 - номер разработки 2; ВП3 - номер разработки 3. |
| Б | – | Конструктивное исполнение: Б – быстродействующие. |
| 1 | – | Типоразмер. |
| В | – | Модификация продукта.. |
| 10А | – | Номинальный ток. |
| Вставки плавкие (предохранители) ВП2Т, ВП3Т | ||||||
| Номинальный ток | 0,16А – 10А | |||||
| Рабочее напряжение | 250 В | |||||
| Электрическая прочность изоляции | 900 В | |||||
| Время срабатывания | 1,0 с | |||||
| Диапазон рабочих температур | -60°С – 85°С | |||||
| Материал | керамика | |||||
| Фото | Серия | Цена | Номинальный ток | Масса | Размеры D×L×L1 | Применяемый держатель |
 ВП2Т-1Ш |
ВП2Т-1Ш 0,16А | по запросу
+
–
|
0,16 А | 3 г | 5,2×20 мм |
ДВП4-2, ДВП6, ДП1-М, на панель серии ZH, S1058, S1060, FHD, NF-004, на плату серии S10 |
| ВП2Т-1Ш 0,2А | по запросу
+
–
|
0,2 А | ||||
| ВП2Т-1Ш 0,25А | по запросу
+
–
|
0,25 А | ||||
| ВП2Т-1Ш 0,315А | по запросу
+
–
|
0,315 А | ||||
| ВП2Т-1Ш 0,4А | по запросу
+
–
|
0,4 А | ||||
| ВП2Т-1Ш 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП2Т-1Ш 0,63А | по запросу
+
–
|
0,63 А | ||||
| ВП2Т-1Ш 0,8А | по запросу
+
–
|
0,8 А | ||||
| ВП2Т-1Ш 1,25А | по запросу
+
–
|
1,25 А | ||||
| ВП2Т-1Ш 1,6А | по запросу
+
–
|
1,6 А | ||||

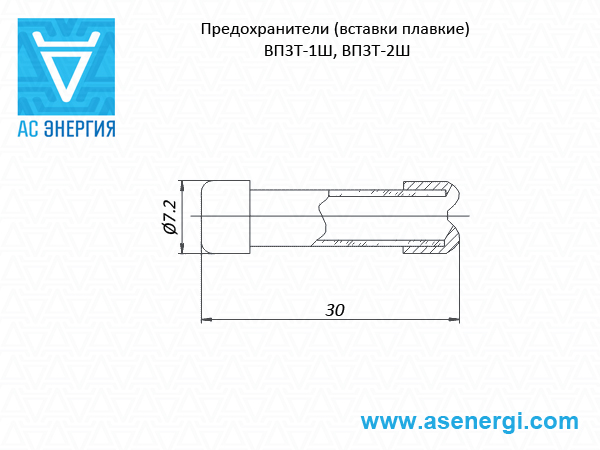

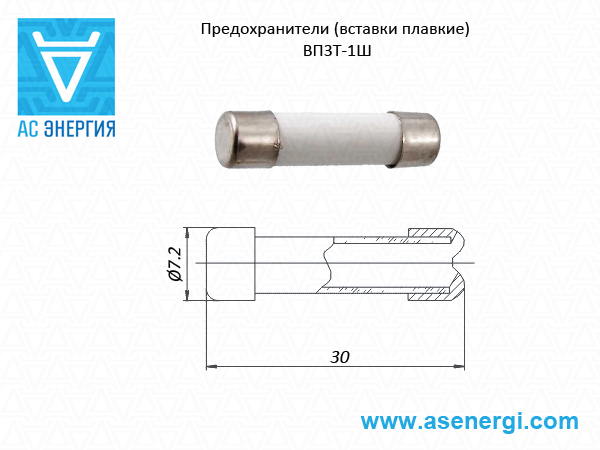

 ВП3Т-1Ш |
ВП3Т-1Ш 0,25А | по запросу
+
–
|
0,25 А | 3 г | 7,2×30 мм |
ДВП4-3, ДВП4-3В |
| ВП3Т-1Ш 0,315А | по запросу
+
–
|
0,315 А | ||||
| ВП3Т-1Ш 0,4А | по запросу
+
–
|
0,4 А | ||||
| ВП3Т-1Ш 0,5А | по запросу
+
–
|
0,5 А | ||||
| ВП3Т-1Ш 0,63А | по запросу
+
–
|
0,63 А | ||||
| ВП3Т-1Ш 0,8А | по запросу
+
–
|
0,8 А | ||||
| ВП3Т-1Ш 1,25А | по запросу
+
–
|
1,25 А | ||||
| ВП3Т-1Ш 1,6А | по запросу
+
–
|
1,6 А | ||||
 ВП3Т-2Ш |
ВП3Т-2Ш 3,15А | по запросу
+
–
|
3,15 А | 5 г | 7,2×30 мм | |
| ВП3Т-2Ш 4,5А | по запросу
+
–
|
4,5 А | ||||
| ВП3Т-2Ш 6,3А | по запросу
+
–
|
6,3 А | ||||
| ВП3Т-2Ш 8А | по запросу
+
–
|
8 А | ||||
| ВП3Т-2Ш 10А | по запросу
+
–
|
10 А | ||||
Маркировка предохранителей ВП2Т, ВП3Т:
| ВП3 | Т | - | 2 | Ш | 10А |
| ВП3 | – | Вставка плавкая (предохранитель): ВП2 - номер разработки 2; ВП3 - номер разработки 3. |
| Т | – | Замедленное время срабатывания. |
| 2 | – | Конструктивное исполнение. |
| Ш | – | Предохранитель широкого применения.. |
| 10А | – | Номинальный ток. |
