Держатели предохранителей на панель ZH
Держатель предохранителя на панель серии ZH предназначен для монтажа цилиндрических предохранителей с номинальными токами до 10А и рабочим напряжением до 250В.
Корпус держателей ZH изготовляется из ударопрочного инженерного термопластика типа ABS/PC, контакты – из посеребренной латуни.
Держатели ZH252, ZH253, ZH254, ZH255, ZH258, ZH259, ZH260, ZH263 фиксируются в отверстии на панели с помощью металлической или термопластиковой гайки.
Присоединение проводников к контактам держателей - при помощи пайки.
Держатели серии ZH применяются для установки на панель предохранителей или плавких вставок с габаритами Ø5,2×20 мм (например, ВП2Б, ВП2Т, ВПБ, ВПТ, S1014, S1020) или Ø6,3×30 мм (стеклянные предохранители серии S1022 или керамические 6х30).
Общие характеристики с указанием применяемого предохранителя, габаритных и установочных размеров конкретного держателя предохранителя ZH значатся в таблице. Ниже приведена расшифровка маркировки держателей.
Гарантия работы держателей серии ZH, поставляемых нашим предприятием, составляет 2 года. Это подкрепляется соответствующими документами по качеству.
Окончательная цена на конкретный держатель предохранителя ZH252, ZH253, ZH254, ZH255, ZH258, ZH259, ZH260, ZH263 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Держатели предохранителей на панель ZH | ||||||
Номинальный ток предохранителя | 10 А | |||||
Номинальное напряжение предохранителя | 250 В | |||||
Диапазон рабочих температур | -60°С – +85°С | |||||
Фото | Серия | Цена | Применяемый предохранитель | |||
ток | напряжение | размеры | серия | |||

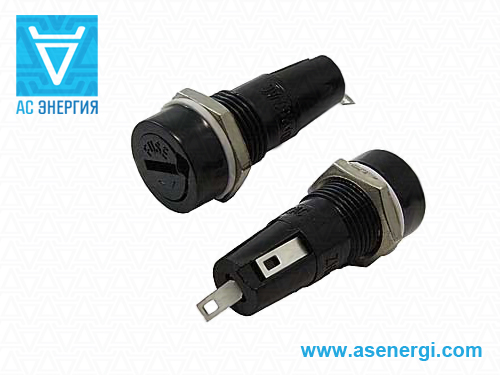

ZH252 | 37,41 руб. | 10 А | 250 В | 5,2×20 мм |
ВП2Б-1, ВП2Б-1В, ВП2Т-1Ш, ВПБ6-1...13, ВПТ6-1...13, S1014, S1020 |
|

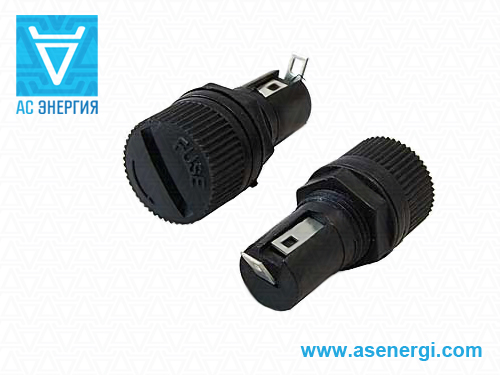

ZH253 | 29,18 руб. | 10 А | 250 В | 5,2×20 мм | ||

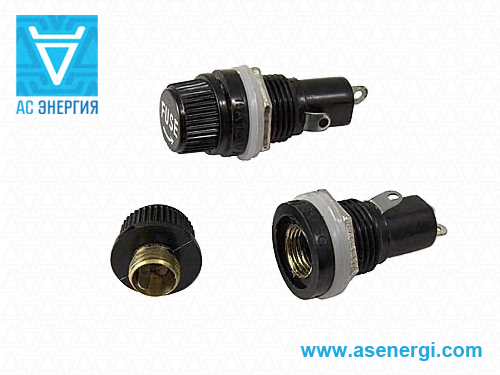

ZH254 | 16,70 руб. | 10 А | 250 В | 5,2×20 мм | ||

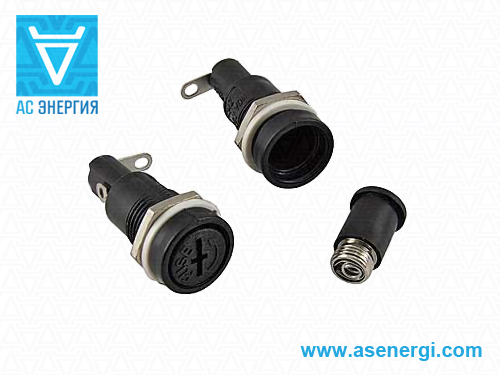

ZH258 | 41,44 руб. | 10 А | 250 В | 5,2×20 мм | ||

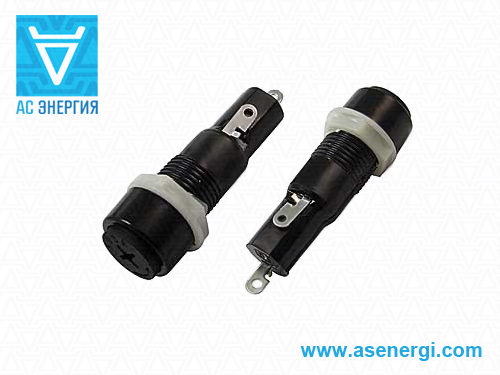

ZH260 | 18,34 руб. | 10 А | 250 В | 5,2×20 мм | ||

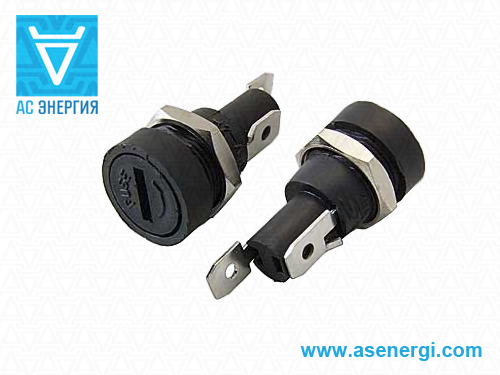

ZH263 | 43,75 руб. | 10 А | 250 В | 5,2×20 мм | ||

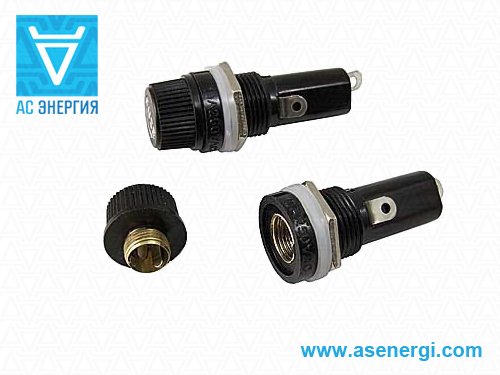

ZH255 | 22,53 руб. | 10 А | 250 В | Ø6,3×30 мм | S1022, керамические 6х30, ВПБ12, ВПТ3 |
Маркировка держателей предохранителей серии ZH:
ZH | 255 |
ZH | – | Серия держателя. |
255 | – | Разновидность конструкции. |
