Предохранители самовосстанавливающиеся
Самовосстанавливающийся предохранитель иными словами можно назвать предохранителем многоразового использования. Предохранитель являет собой полимерный резистор, имеющий положительный температурный коэффициент сопротивления. Используется для защиты от перегрузки цепей по току или одновременной защиты по напряжению и току в пределах от 3А до 100А и от 6В до 60В постоянного напряжения и от 250В до 600В переменного напряжения.
Самовосстанавливающиеся предохранители отличаются от традиционных конструкций отсутствием плавкой вставки и возможностью самовосстановления проводящих способностей после срабатывания и завершения воздействия побудителя.
Способность автоматического восстановления предохранителей сокращает время и расходы на обслуживание, ремонт электроустановки.
Возрастание проходящего тока или температуры окружающей среды, превышающих номинальные значения, приводят к увеличению сопротивления предохранителя в пределах от 0,0026Ом до 60Ом, плавлению кристаллических токопроводящих частиц и размыканию цепи впоследствии. Скорость срабатывания зависит от конкретной серии и длится в пределах от 0,15 с до 40,00 с.
После сброса цепи температура предохранителя понижается, восстанавливая первоначальные характеристики. Происходит самовосстановление. Следует отметить, что число срабатываний ограниченно. После каждого срабатывания характеристики ухудшаются.
Выбор соответствующего предохранителя необходимо осуществлять, обращая внимание на следующие характеристики: тип предохранителя (с радиальными, аксиальными выводами или для поверхностного монтажа в SMD исполнении), максимальный не приводящий к срабатыванию ток (рекомендуется выбирать со значением, превышающим ток цепи), максимальное рабочее напряжение и температура рабочей среды, влияющая на ток срабатывания.
Применяются представленные предохранители в компьютерном, телекоммуникационном и кроссовом оборудовании, медицинской измерительной аппаратуре, аккумуляторных батареях, автомобильном и другом электрооборудовании.
Детальные характеристики и основные параметры самовосстанавливающихся предохранителей значатся в таблицах. Расшифровка маркировки, зависимость тока, не приводящего к срабатыванию, от температуры окружающей среды, размеры, рекомендации монтажа и пайки приведены ниже.
Гарантия работы поставляемых нашим предприятием самовосстанавливающихся предохранителей составляет 2 года. Это подкрепляется надлежащими документами по качеству.
Окончательная цена на самовосстанавливающийся предохранитель зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Предохранители самовосстанавливающиеся с радиальными выводами серии JK6 | |||||||||
 |
Ток, не приводящий к срабатыванию | 0,75 – 2,50 А | |||||||
| Минимальный ток срабатывания | 1,30 – 5,00 А | ||||||||
| Максимальное рабочее напряжение | 6,00 – 16,00 В | ||||||||
| Мощность, рассеиваемая устройством | 0,30 – 1,20 Вт | ||||||||
| Сопротивления предохранителя | 0,020 – 2,300 Ом | ||||||||
| Рабочая температура окружающей среды | -40°С – +85°С | ||||||||
| Материал токовводов | сплав никеля и меди | ||||||||
| Серия (аналог) |
Цена | IH, A | IT, A | UMAX, В | IMAX, A | PD MAX, Вт | Скорость срабатывания | RMIN – R1 MAX, Ом | |
| Ток, A | Время, с | ||||||||
| JK6-075 (RUSBF075) | по запросу
+
–
|
0,75 А | 1,30 А | 6,0 В | 40 А | 0,30 Вт | 8,00 А | 0,40 с | 0,110 – 0,230 Ом |
| JK6-090 (RUSBF090) | по запросу
+
–
|
0,90 А | 1,80 А | 16,0 В | 40 А | 0,60 Вт | 8,00 А | 1,20 с | 0,070 – 0,180 Ом |
| JK6-110 (RUSBF110) | по запросу
+
–
|
1,10 А | 2,20 А | 16,0 В | 40 А | 0,70 Вт | 8,00 А | 2,30 с | 0,050 – 0,140 Ом |
| JK6-120 (RUSBF120) | по запросу
+
–
|
1,20 А | 2,00 А | 6,0 В | 40 А | 0,60 Вт | 8,00 А | 0,50 с | 0,070 – 0,140 Ом |
| JK6-135 (RUSBF135) | по запросу
+
–
|
1,35 А | 2,70 А | 16,0 В | 40 А | 0,80 Вт | 8,00 А | 4,50 с | 0,040 – 0,112 Ом |
| JK6-155 (RUSBF155) | по запросу
+
–
|
1,55 А | 2,65 А | 6,0 В | 40 А | 0,60 Вт | 7,80 А | 2,20 с | 0,040 – 0,100 Ом |
| JK6-160 (RUSBF160) | по запросу
+
–
|
1,60 А | 3,20 А | 16,0 В | 40 А | 0,90 Вт | 8,00 А | 9,00 с | 0,030 – 0,110 Ом |
| JK6-185 (RUSBF185) | по запросу
+
–
|
1,85 А | 3,70 А | 16,0 В | 40 А | 1,00 Вт | 8,00 А | 10,00 с | 0,030 – 0,090 Ом |
| JK6-250 (RUSBF250) | по запросу
+
–
|
2,50 А | 5,00 А | 16,0 В | 40 А | 1,20 Вт | 8,00 А | 40,00 с | 0,020 – 0,060 Ом |
| IH | – | Максимальный ток, не приводящий к срабатыванию - максимальный ток, который может проводить через себя самовосстанавливающийся предохранитель без срабатывания. |
| IT | – | Минимальный ток срабатывания - минимальный ток через самовосстанавливающийся предохранитель, при котором происходит переход от проводящего состояния к непроводящему. |
| UMAX | – | Максимальное рабочее напряжение - максимальное напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. |
| IMAX | – | Максимально допустимый ток - максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении. |
| PD MAX | – | Максимальная мощность, рассеиваемая предохранителем - максимальная мощность, рассеиваемая предохранителем, после перехода от проводящего состояния к непроводящему. |
| RMIN | – | Минимальное сопротивление - минимальное сопротивление самовосстанавливающегося предохранителя в рабочем, проводящем состоянии. |
| R1 MAX | – | Максимальное сопротивление - максимальное сопротивление самовосстанавливающегося предохранителя спустя 1 час после последнего срабатывания. |
| Скорость срабатывания – время перехода от проводящего состояния к непроводящему при указаном токе. | ||
| IH, IT, PD MAX и скорость срабатывания зависят от температуры окружающей среды и представлены для t = 23°C. | ||
Маркировка предохранителей самовосстанавливающихся с радиальными выводами серии JK6:
| JK | 6 | - | 250 | (XXXXX) |
| JK | – | Серия самовосстанавливающегося предохранителя. |
| 6 | – | Максимальное рабочее напряжение: 6В, 16В. |
| 250 | – | Максимальный ток, не приводящий к срабатыванию, указано в hA. |
| (XXXXX) | – | Взаимозаменяемый предохранитель, серия. |
Зависимость тока (IH, А), не приводящего к срабатыванию, от температуры окружающей среды:
| Серия | Максимальная температура окружающей среды | ||||||||
| −40°C | −20°C | 0°C | 20°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK6-075 | 1,05 | 0,95 | 0,85 | 0,75 | 0,65 | 0,60 | 0,55 | 0,50 | 0,43 |
| JK6-090 | 1,31 | 1,17 | 1,04 | 0,90 | 0,75 | 0,69 | 0,61 | 0,55 | 0,47 |
| JK6-110 | 1,60 | 1,43 | 1,27 | 1,10 | 1,00 | 0,92 | 0,75 | 0,67 | 0,57 |
| JK6-120 | 1,69 | 1,52 | 1,36 | 1,20 | 1,04 | 0,96 | 0,88 | 0,80 | 0,68 |
| JK6-135 | 1,96 | 1,76 | 1,55 | 1,35 | 1,12 | 1,04 | 0,92 | 0,82 | 0,70 |
| JK6-155 | 2,17 | 1,96 | 1,75 | 1,55 | 1,34 | 1,24 | 1,14 | 1,03 | 0,88 |
| JK6-160 | 2,32 | 2,08 | 1,84 | 1,60 | 1,33 | 1,23 | 1,09 | 0,98 | 0,83 |
| JK6-185 | 2,68 | 2,41 | 2,13 | 1,85 | 1,54 | 1,42 | 1,26 | 1,13 | 0,96 |
| JK6-250 | 3,63 | 3,25 | 2,88 | 2,50 | 2,08 | 1,93 | 1,70 | 1,53 | 1,30 |
Размеры предохранителей самовосстанавливающихся с радиальными выводами серии JK6:
| Серия | A, мм | B, мм | C, мм | D, мм | E, мм | H, мм | J, мм | Масса, г | Схема |
| JK6-075 | 6,9 | 11,4 | 4,3...5,9 | 7,6 | 3,1 | 0,91 | 1,0 | 0,123 | А |
| JK6-120 | 6,9 | 11,7 | 4,3...5,9 | 7,6 | 3,1 | 0,91 | 1,0 | 0,111 | |
| JK6-155 | 6,9 | 11,7 | 4,3...5,9 | 7,6 | 3,1 | 0,91 | 1,0 | 0,135 | |
| JK6-090 | 7,4 | 12,2 | 4,3...5,8 | 7,6 | 3,1 | 0,89 | 0,8 | 0,183 | Б |
| JK6-110 | 7,4 | 14,2 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 0,8 | 0,204 | |
| JK6-135 | 8,9 | 13,5 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 0,8 | 0,240 | |
| JK6-160 | 8,9 | 15,2 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 1,0 | 0,300 | |
| JK6-185 | 10,2 | 15,7 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 0,8 | 0,368 | |
| JK6-250 | 11,4 | 18,3 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 1,2 | 0,467 | |
| Общая схема | Схема А | Схема Б | |||||||
 |
 |
 |
|||||||

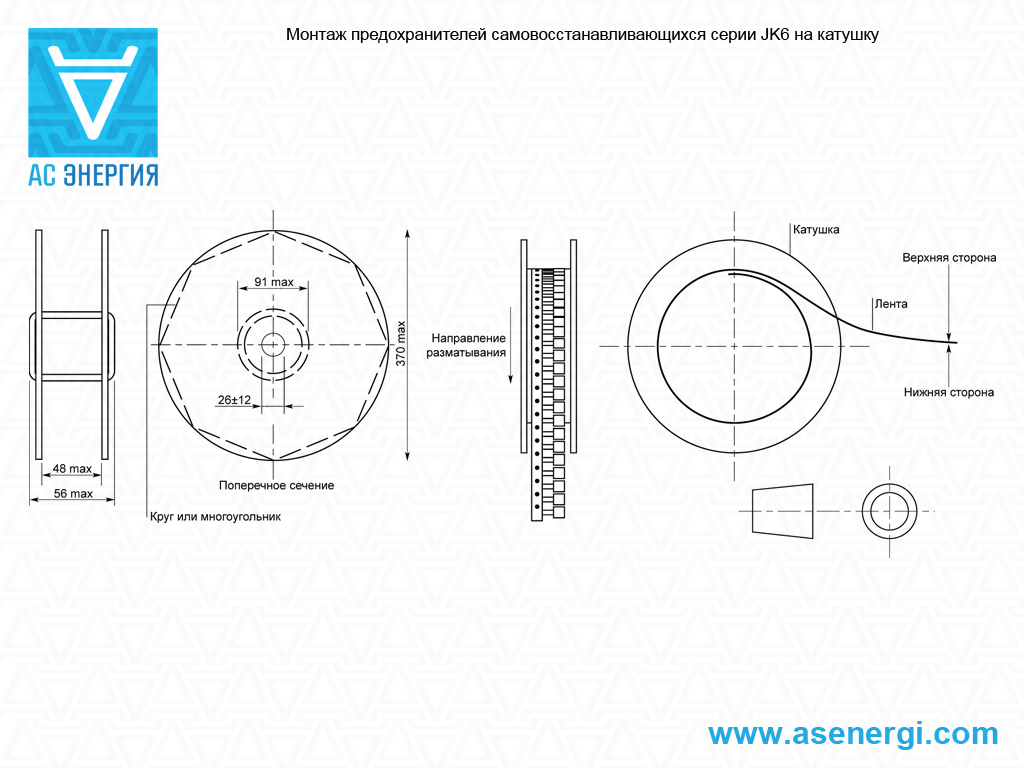

Монтаж предохранителей самовосстанавливающихся серии JK6 на ленту и катушку:
-
Лента
-
Катушка

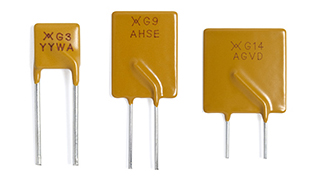

| Предохранители самовосстанавливающиеся с радиальными выводами серии JK16 | |||||||||
 |
Ток, не приводящий к срабатыванию | 3,00 – 14,00 А | |||||||
| Минимальный ток срабатывания | 5,10 – 23,80 А | ||||||||
| Максимальное рабочее напряжение | 16,00 В | ||||||||
| Мощность, рассеиваемая устройством | 2,30 – 4,60 Вт | ||||||||
| Сопротивления предохранителя | 0,0026 – 0,0975 Ом | ||||||||
| Рабочая температура окружающей среды | -40°С – +85°С | ||||||||
| Материал токовводов | луженая медь | ||||||||
| Серия (аналог) |
Цена | IH, A | IT, A | UMAX, В | IMAX, A | PD MAX, Вт | Скорость срабатывания | RMIN – R1 MAX, Ом | |
| Ток, A | Время, с | ||||||||
| JK16-300 (RGEF300) | по запросу
+
–
|
3,00 А | 5,10 А | 16,0 В | 100 А | 2,30 Вт | 15,00 А | 1,00 с | 0,0380 – 0,0975 Ом |
| JK16-400 (RGEF400) | по запросу
+
–
|
4,00 А | 6,80 А | 16,0 В | 100 А | 2,40 Вт | 20,00 А | 1,70 с | 0,0210 – 0,0600 Ом |
| JK16-500 (RGEF500) | по запросу
+
–
|
5,00 А | 8,50 А | 16,0 В | 100 А | 2,60 Вт | 25,00 А | 2,00 с | 0,0150 – 0,0340 Ом |
| JK16-600 (RGEF600) | по запросу
+
–
|
6,00 А | 10,20 А | 16,0 В | 100 А | 2,80 Вт | 30,00 А | 3,30 с | 0,0100 – 0,0280 Ом |
| JK16-700 (RGEF700) | по запросу
+
–
|
7,00 А | 11,90 А | 16,0 В | 100 А | 3,00 Вт | 35,00 А | 3,50 с | 0,0077 – 0,0200 Ом |
| JK16-900 (RGEF900) | по запросу
+
–
|
9,00 А | 15,30 А | 16,0 В | 100 А | 3,30 Вт | 45,00 А | 5,50 с | 0,0047 – 0,0135 Ом |
| JK16-1000 (RGEF1000) | по запросу
+
–
|
10,00 А | 17,00 А | 16,0 В | 100 А | 3,60 Вт | 50,00 А | 6,00 с | 0,0040 – 0,0102 Ом |
| JK16-1100 (RGEF1100) | по запросу
+
–
|
11,00 А | 18,70 А | 16,0 В | 100 А | 3,70 Вт | 55,00 А | 7,00 с | 0,0037 – 0,0089 Ом |
| JK16-1200 (RGEF1200) | по запросу
+
–
|
12,00 А | 20,40 А | 16,0 В | 100 А | 4,20 Вт | 60,00 А | 7,50 с | 0,0033 – 0,0086 Ом |
| JK16-1400 (RGEF1400) | по запросу
+
–
|
14,00 А | 23,80 А | 16,0 В | 100 А | 4,60 Вт | 70,00 А | 9,00 с | 0,0026 – 0,0064 Ом |
| IH | – | Максимальный ток, не приводящий к срабатыванию - максимальный ток, который может проводить через себя самовосстанавливающийся предохранитель без срабатывания. |
| IT | – | Минимальный ток срабатывания - минимальный ток через самовосстанавливающийся предохранитель, при котором происходит переход от проводящего состояния к непроводящему. |
| UMAX | – | Максимальное рабочее напряжение - максимальное напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. |
| IMAX | – | Максимально допустимый ток - максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении. |
| PD MAX | – | Максимальная мощность, рассеиваемая предохранителем - максимальная мощность, рассеиваемая предохранителем, после перехода от проводящего состояния к непроводящему. |
| RMIN | – | Минимальное сопротивление - минимальное сопротивление самовосстанавливающегося предохранителя в рабочем, проводящем состоянии. |
| R1 MAX | – | Максимальное сопротивление - максимальное сопротивление самовосстанавливающегося предохранителя спустя 1 час после последнего срабатывания. |
| Скорость срабатывания – время перехода от проводящего состояния к непроводящему при указаном токе. | ||
| IH, IT, PD MAX и скорость срабатывания зависят от температуры окружающей среды и представлены для t = 23°C. | ||
Маркировка предохранителей самовосстанавливающихся с радиальными выводами серии JK16:
| JK | 16 | - | 1400 | (XXXXX) |
| JK | – | Серия самовосстанавливающегося предохранителя. |
| 16 | – | Максимальное рабочее напряжение: 16В. |
| 1400 | – | Максимальный ток, не приводящий к срабатыванию, указано в hA. |
| (XXXXX) | – | Взаимозаменяемый предохранитель, серия. |
Зависимость тока (IH, А), не приводящего к срабатыванию, от температуры окружающей среды:
| Серия | Максимальная температура окружающей среды | ||||||||
| −40°C | −20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK16-300 | 4,40 | 4,00 | 3,60 | 3,00 | 2,60 | 2,40 | 2,10 | 1,90 | 1,40 |
| JK16-400 | 5,90 | 5,30 | 4,80 | 4,00 | 3,50 | 3,20 | 2,80 | 2,50 | 1,90 |
| JK16-500 | 7,30 | 6,60 | 6,00 | 5,00 | 4,40 | 4,00 | 3,60 | 3,10 | 2,40 |
| JK16-600 | 8,80 | 8,00 | 7,20 | 6,00 | 5,20 | 4,80 | 4,20 | 3,80 | 2,80 |
| JK16-700 | 10,30 | 9,90 | 8,40 | 7,00 | 6,20 | 5,60 | 5,00 | 4,40 | 3,30 |
| JK16-900 | 13,20 | 11,90 | 10,70 | 9,00 | 7,90 | 7,20 | 6,40 | 5,60 | 4,20 |
| JK16-1000 | 14,70 | 13,30 | 12,00 | 10,00 | 8,70 | 8,00 | 7,00 | 6,30 | 4,70 |
| JK16-1100 | 16,10 | 14,60 | 13,10 | 11,00 | 9,70 | 8,80 | 7,80 | 6,90 | 5,20 |
| JK16-1200 | 17,60 | 16,00 | 14,40 | 12,00 | 10,40 | 9,60 | 8,40 | 7,60 | 5,60 |
| JK16-1400 | 20,50 | 18,70 | 16,80 | 14,00 | 12,10 | 11,20 | 9,80 | 8,90 | 6,50 |
Размеры предохранителей самовосстанавливающихся с радиальными выводами серии JK16:
| Серия | A, мм | B, мм | C, мм | D, мм | E, мм | H, мм | F, мм | J, мм | Масса, г |
| JK16-300 | 6,1...7,1 | 6,1...11,0 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 1,2 | 0,323 |
| JK16-400 | 7,9...8,9 | 7,9...12,8 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 1,4 | 0,417 |
| JK16-500 | 9,4...10,4 | 9,4...14,3 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 1,6 | 0,540 |
| JK16-600 | 9,7...10,7 | 12,2...17,1 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 1,6 | 0,604 |
| JK16-700 | 10,2...11,2 | 14,7...19,7 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 1,7 | 0,701 |
| JK16-900 | 13,0...14,0 | 16,8...21,7 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 2,0 | 0,887 |
| JK16-1000 | 16,5 | 21,1...25,2 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 2,0 | 1,219 |
| JK16-1100 | 16,5...17,5 | 21,1...26,0 | 4,3...5,8 | 7,6 | 2,0..3,0 | 1,2 | 1,24 | 2,4 | 1,408 |
| JK16-1200 | 16,4...17,5 | 22,6...28,0 | 9,4...10,9 | 7,6 | 2,3..3,5 | 1,4 | 1,45 | 1,5 | 1,650 |
| JK16-1400 | 23,5 | 22,6...27,9 | 9,4...10,9 | 7,6 | 2,3..3,5 | 1,4 | 1,45 | 1,9 | 2,146 |
| Схема предохранителей самовосстанавливающихся серии JK16 | |||||||||
 |
 |
||||||||
Монтаж предохранителей самовосстанавливающихся серии JK16 на ленту и катушку:
-
Лента
-
Катушка

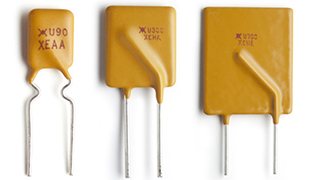

| Предохранители самовосстанавливающиеся с радиальными выводами серии JK30 | |||||||||
 |
Ток, не приводящий к срабатыванию | 0,90 – 9,00 А | |||||||
| Минимальный ток срабатывания | 1,80 – 18,00 А | ||||||||
| Максимальное рабочее напряжение | 30,00 В | ||||||||
| Мощность, рассеиваемая устройством | 0,60 – 4,20 Вт | ||||||||
| Сопротивления предохранителя | 0,005 – 0,220 Ом | ||||||||
| Рабочая температура окружающей среды | -40°С – +85°С | ||||||||
| Материал токовводов | луженая медь | ||||||||
| Серия (аналог) |
Цена | IH, A | IT, A | UMAX, В | IMAX, A | PD MAX, Вт | Скорость срабатывания | RMIN – R1 MAX, Ом | |
| Ток, A | Время, с | ||||||||
| JK30-090 (RUEF090) | по запросу
+
–
|
0,90 А | 1,80 А | 30,0 В | 100 А | 0,60 Вт | 4,50 А | 5,90 с | 0,070 – 0,220 Ом |
| JK30-110 (RUEF110) | по запросу
+
–
|
1,10 А | 2,20 А | 30,0 В | 100 А | 0,70 Вт | 5,50 А | 6,60 с | 0,070 – 0,170 Ом |
| JK30-135 (RUEF135) | по запросу
+
–
|
1,35 А | 2,70 А | 30,0 В | 100 А | 0,80 Вт | 6,75 А | 7,30 с | 0,040 – 0,130 Ом |
| JK30-160 (RUEF160) | по запросу
+
–
|
1,60 А | 3,20 А | 30,0 В | 100 А | 0,90 Вт | 8,00 А | 8,00 с | 0,030 – 0,110 Ом |
| JK30-185 (RUEF185) | по запросу
+
–
|
1,85 А | 3,70 А | 30,0 В | 100 А | 1,00 Вт | 9,25 А | 8,70 с | 0,030 – 0,090 Ом |
| JK30-200 | по запросу
+
–
|
2,00 А | 4,00 А | 30,0 В | 100 А | 1,10 Вт | 10,75 А | 9,50 с | 0,030 – 0,110 Ом |
| JK30-250 (RUEF250) | по запросу
+
–
|
2,50 А | 5,00 А | 30,0 В | 100 А | 1,20 Вт | 12,50 А | 10,30 с | 0,020 – 0,070 Ом |
| JK30-300 (RUEF300) | по запросу
+
–
|
3,00 А | 6,00 А | 30,0 В | 100 А | 2,00 Вт | 15,00 А | 10,80 с | 0,020 – 0,080 Ом |
| JK30-400 (RUEF400) | по запросу
+
–
|
4,00 А | 8,00 А | 30,0 В | 100 А | 2,50 Вт | 20,00 А | 12,70 с | 0,010 – 0,050 Ом |
| JK30-500 (RUEF500, RF30-500) | по запросу
+
–
|
5,00 А | 10,00 А | 30,0 В | 100 А | 3,00 Вт | 25,00 А | 14,50 с | 0,010 – 0,050 Ом |
| JK30-600 (RUEF600, RF30-600) | по запросу
+
–
|
6,00 А | 12,00 А | 30,0 В | 100 А | 3,50 Вт | 30,00 А | 16,00 с | 0,005 – 0,040 Ом |
| JK30-700 (RUEF700) | по запросу
+
–
|
7,00 А | 14,00 А | 30,0 В | 100 А | 3,80 Вт | 35,00 А | 17,50 с | 0,005 – 0,030 Ом |
| JK30-800 (RUEF800, RF30-800) | по запросу
+
–
|
8,00 А | 16,00 А | 30,0 В | 100 А | 4,00 Вт | 40,00 А | 18,80 с | 0,005 – 0,020 Ом |
| JK30-900 (RUEF900, RF30-900) | по запросу
+
–
|
9,00 А | 18,00 А | 30,0 В | 100 А | 4,20 Вт | 45,00 А | 20,00 с | 0,005 – 0,020 Ом |
| IH | – | Максимальный ток, не приводящий к срабатыванию - максимальный ток, который может проводить через себя самовосстанавливающийся предохранитель без срабатывания. |
| IT | – | Минимальный ток срабатывания - минимальный ток через самовосстанавливающийся предохранитель, при котором происходит переход от проводящего состояния к непроводящему. |
| UMAX | – | Максимальное рабочее напряжение - максимальное напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. |
| IMAX | – | Максимально допустимый ток - максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении. |
| PD MAX | – | Максимальная мощность, рассеиваемая предохранителем - максимальная мощность, рассеиваемая предохранителем, после перехода от проводящего состояния к непроводящему. |
| RMIN | – | Минимальное сопротивление - минимальное сопротивление самовосстанавливающегося предохранителя в рабочем, проводящем состоянии. |
| R1 MAX | – | Максимальное сопротивление - максимальное сопротивление самовосстанавливающегося предохранителя спустя 1 час после последнего срабатывания. |
| Скорость срабатывания – время перехода от проводящего состояния к непроводящему при указаном токе. | ||
| IH, IT, PD MAX и скорость срабатывания зависят от температуры окружающей среды и представлены для t = 23°C. | ||
Маркировка предохранителей самовосстанавливающихся с радиальными выводами серии JK30:
| JK | 30 | - | 900 | (XXXXX) |
| JK | – | Серия самовосстанавливающегося предохранителя. |
| 30 | – | Максимальное рабочее напряжение: 30В. |
| 900 | – | Максимальный ток, не приводящий к срабатыванию, указано в hA. |
| (XXXXX) | – | Взаимозаменяемый предохранитель, серия. |
Зависимость тока (IH, А), не приводящего к срабатыванию, от температуры окружающей среды:
| Серия | Максимальная температура окружающей среды | ||||||||
| −40°C | −20°C | 0°C | 20°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK30-090 | 1,31 | 1,17 | 1,04 | 0,90 | 0,75 | 0,69 | 0,61 | 0,55 | 0,47 |
| JK30-110 | 1,60 | 1,43 | 1,27 | 1,10 | 0,91 | 0,85 | 0,75 | 0,67 | 0,57 |
| JK30-135 | 1,96 | 1,76 | 1,55 | 1,35 | 1,12 | 1,04 | 0,92 | 0,82 | 0,70 |
| JK30-160 | 2,32 | 2,08 | 1,84 | 1,60 | 1,33 | 1,23 | 1,09 | 0,98 | 0,83 |
| JK30-185 | 2,68 | 2,41 | 2,13 | 1,85 | 1,54 | 1,42 | 1,26 | 1,13 | 0,96 |
| JK30-200 | 2,90 | 2,60 | 2,30 | 2,00 | 1,66 | 1,54 | 1,36 | 1,22 | 1,04 |
| JK30-250 | 3,63 | 3,25 | 2,88 | 2,50 | 2,08 | 1,93 | 1,70 | 1,53 | 1,30 |
| JK30-300 | 4,35 | 3,90 | 3,45 | 3,00 | 2,49 | 2,31 | 2,04 | 1,83 | 1,56 |
| JK30-400 | 5,80 | 5,20 | 2,88 | 4,00 | 3,32 | 3,08 | 2,72 | 2,44 | 2,08 |
| JK30-500 | 7,25 | 6,50 | 5,75 | 5,00 | 4,15 | 3,85 | 3,40 | 3,05 | 2,60 |
| JK30-600 | 8,70 | 7,80 | 6,90 | 6,00 | 4,98 | 4,62 | 4,08 | 3,66 | 3,12 |
| JK30-700 | 10,15 | 9,10 | 8,05 | 7,00 | 5,81 | 5,39 | 4,76 | 4,27 | 3,64 |
| JK30-800 | 11,60 | 10,40 | 9,20 | 8,00 | 6,64 | 6,16 | 5,44 | 4,88 | 4,16 |
| JK30-900 | 13,05 | 11,70 | 10,35 | 9,00 | 8,47 | 6,93 | 6,12 | 5,49 | 4,68 |
Размеры предохранителей самовосстанавливающихся с радиальными выводами серии JK30:
| Серия | A, мм | B, мм | C, мм | D, мм | E, мм | H, мм | J, мм | Масса, г | Схема |
| JK30-090 | 7,4 | 12,2 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 0,8 | 0,183 | А |
| JK30-110 | 7,4 | 14,2 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 0,8 | 0,204 | |
| JK30-135 | 8,9 | 13,5 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 1,0 | 0,255 | |
| JK30-160 | 8,9 | 15,2 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 1,0 | 0,289 | |
| JK30-185 | 10,2 | 15,7 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 1,0 | 0,379 | |
| JK30-200 | 10,2 | 17,5 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 1,0 | 0,423 | |
| JK30-250 | 11,4 | 18,3 | 4,3...5,8 | 7,6 | 3,0 | 0,89 | 1,2 | 0,493 | |
| JK30-300 | 11,4 | 16,5 | 4,3...5,8 | 7,6 | 3,0 | 1,19 | 1,5 | 0,516 | Б |
| JK30-400 | 14,0 | 19,3 | 4,3...5,8 | 7,6 | 3,0 | 1,19 | 1,7 | 0,670 | |
| JK30-500 | 14,0 | 24,1 | 9,4...10,9 | 7,6 | 3,0 | 1,19 | 1,0 | 0,926 | |
| JK30-600 | 16,5 | 24,1 | 9,4...10,9 | 7,6 | 3,0 | 1,19 | 1,0 | 1,352 | |
| JK30-700 | 19,1 | 25,9 | 9,4...10,9 | 7,6 | 3,0 | 1,19 | 1,2 | 1,543 | |
| JK30-800 | 21,6 | 28,4 | 9,4...10,9 | 7,6 | 3,0 | 1,19 | 1,5 | 1,852 | |
| JK30-900 | 24,1 | 29,0 | 9,4...10,9 | 7,6 | 3,0 | 1,19 | 1,5 | 2,104 | |
| Общая схема | Схема А | Схема Б | |||||||
 |
 |
 |
|||||||

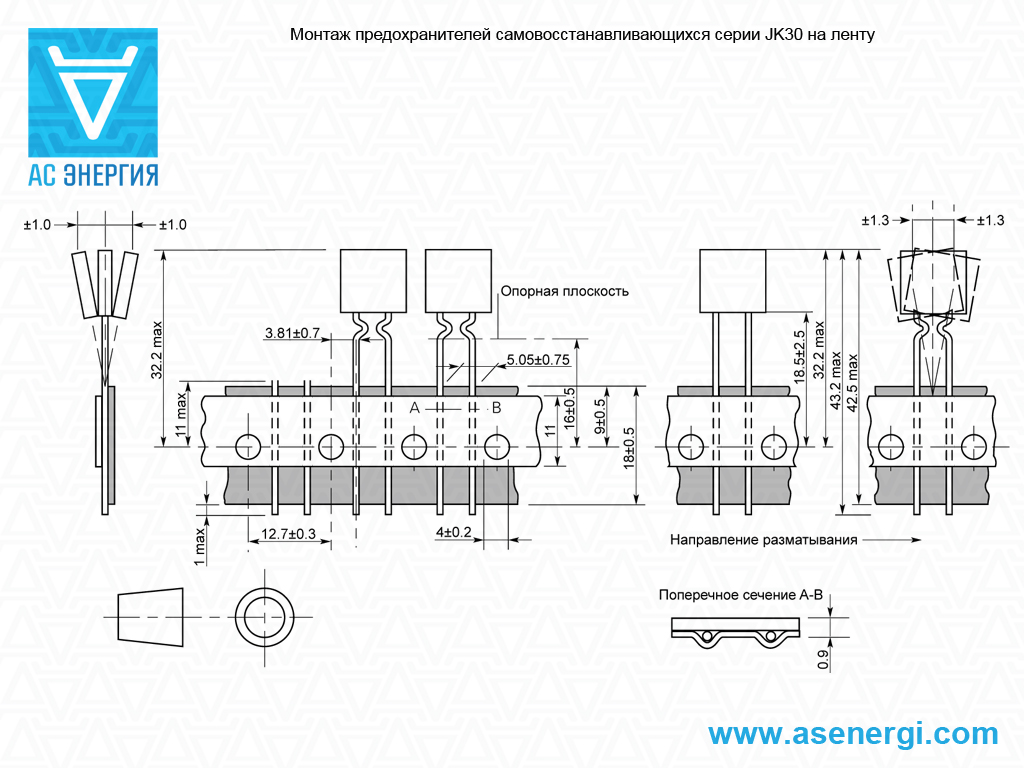

Монтаж предохранителей самовосстанавливающихся серии JK30 на ленту и катушку:
-
Лента
-
Катушка
| Предохранители самовосстанавливающиеся с радиальными выводами серии JK60 | |||||||||
|
Ток, не приводящий к срабатыванию | 0,05 – 5,00 А | |||||||
| Минимальный ток срабатывания | 0,10 – 10,00 А | ||||||||
| Максимальное рабочее напряжение | 60,00 – 72,00 В | ||||||||
| Мощность, рассеиваемая устройством | 0,22 – 5,00 Вт | ||||||||
| Сопротивления предохранителя | 0,01 – 20,00 Ом | ||||||||
| Рабочая температура окружающей среды | -40°С – +85°С | ||||||||
| Материал токовводов | никель, медь | ||||||||
| Серия (аналог) |
Цена | IH, A | IT, A | UMAX, В | IMAX, A | PD MAX, Вт | Скорость срабатывания | RMIN – R1 MAX, Ом | |
| Ток, A | Время, с | ||||||||
| JK60-005 (RXEF005) | по запросу
+
–
|
0,05 А | 0,10 А | 60,0 В | 40 А | 0,22 Вт | 0,25 А | 5,00 с | 7,30 – 20,00 Ом |
| JK60-010 (RXEF010, RF010-60, RF010-72) |
по запросу
+
–
|
0,10 А | 0,20 А | 60,0 В | 40 А | 0,38 Вт | 0,50 А | 4,00 с | 2,50 – 7,50 Ом |
| JK60-017 (RXEF017, RF017-60) |
по запросу
+
–
|
0,17 А | 0,34 А | 60,0 В | 40 А | 0,48 Вт | 0,85 А | 3,00 с | 3,30 – 8,00 Ом |
| JK60-020 (RXEF020, RF020-72) |
по запросу
+
–
|
0,20 А | 0,40 А | 72,0 В | 40 А | 0,41 Вт | 1,00 А | 2,20 с | 1,83 – 4,40 Ом |
| JK60-025 (RXEF025, RF025-72) |
по запросу
+
–
|
0,25 А | 0,50 А | 72,0 В | 40 А | 0,45 Вт | 1,25 А | 2,50 с | 1,20 – 3,00 Ом |
| JK60-030 (RXEF030, RF030-60, RF030-72) |
по запросу
+
–
|
0,30 А | 0,60 А | 72,0 В | 40 А | 0,49 Вт | 1,50 А | 3,00 с | 0,88 – 2,10 Ом |
| JK60-040 (RXEF040, RF040-60, RF040-72) |
по запросу
+
–
|
0,40 А | 0,80 А | 72,0 В | 40 А | 0,56 Вт | 2,00 А | 3,80 с | 0,55 – 1,29 Ом |
| JK60-050 (RXEF050, RF050-60, RF050-72) |
по запросу
+
–
|
0,50 А | 1,00 А | 72,0 В | 40 А | 0,77 Вт | 2,50 А | 4,00 с | 0,50 – 1,17 Ом |
| JK60-065 (RXEF065, RF065-60, RF065-72) |
по запросу
+
–
|
0,65 А | 1,30 А | 72,0 В | 40 А | 0,88 Вт | 3,25 А | 5,30 с | 0,31 – 0,72 Ом |
| JK60-075 (RXEF075) | по запросу
+
–
|
0,75 А | 1,50 А | 72,0 В | 40 А | 0,92 Вт | 3,75 А | 6,30 с | 0,25 – 0,60 Ом |
| JK60-090 (RXEF090, RF090-72) |
по запросу
+
–
|
0,90 А | 1,80 А | 72,0 В | 40 А | 0,99 Вт | 4,50 А | 7,20 с | 0,20 – 0,47 Ом |
| JK60-110 (RXEF110, RF110-60, RF110-72) |
по запросу
+
–
|
1,10 А | 2,20 А | 72,0 В | 40 А | 1,50 Вт | 5,50 А | 8,20 с | 0,15 – 0,38 Ом |
| JK60-135 (RXEF135) | по запросу
+
–
|
1,35 А | 2,70 А | 72,0 В | 40 А | 1,70 Вт | 6,75 А | 9,60 с | 0,12 – 0,30 Ом |
| JK60-160 (RXEF160, RF160-72) |
по запросу
+
–
|
1,60 А | 3,20 А | 72,0 В | 40 А | 1,90 Вт | 8,00 А | 11,40 с | 0,09 – 0,22 Ом |
| JK60-185 (RXEF185) | по запросу
+
–
|
1,85 А | 3,70 А | 72,0 В | 40 А | 2,10 Вт | 9,25 А | 12,60 с | 0,08 – 0,19 Ом |
| JK60-250 (RXEF250) | по запросу
+
–
|
2,50 А | 5,00 А | 72,0 В | 40 А | 2,50 Вт | 12,50 А | 15,60 с | 0,05 – 0,13 Ом |
| JK60-300 (RXEF300) | по запросу
+
–
|
3,00 А | 6,00 А | 72,0 В | 40 А | 2,80 Вт | 15,00 А | 19,80 с | 0,04 – 0,10 Ом |
| JK60-375 (RXEF375) | по запросу
+
–
|
3,75 А | 7,50 А | 72,0 В | 40 А | 3,20 Вт | 18,75 А | 24,00 с | 0,03 – 0,08 Ом |
| JK60-500 (RXEF500) | по запросу
+
–
|
5,00 А | 10,00 А | 72,0 В | 40 А | 5,00 Вт | 25,00 А | 28,00 с | 0,01 – 0,05 Ом |
| IH | – | Максимальный ток, не приводящий к срабатыванию - максимальный ток, который может проводить через себя самовосстанавливающийся предохранитель без срабатывания. |
| IT | – | Минимальный ток срабатывания - минимальный ток через самовосстанавливающийся предохранитель, при котором происходит переход от проводящего состояния к непроводящему. |
| UMAX | – | Максимальное рабочее напряжение - максимальное напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. |
| IMAX | – | Максимально допустимый ток - максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении. |
| PD MAX | – | Максимальная мощность, рассеиваемая предохранителем - максимальная мощность, рассеиваемая предохранителем, после перехода от проводящего состояния к непроводящему. |
| RMIN | – | Минимальное сопротивление - минимальное сопротивление самовосстанавливающегося предохранителя в рабочем, проводящем состоянии. |
| R1 MAX | – | Максимальное сопротивление - максимальное сопротивление самовосстанавливающегося предохранителя спустя 1 час после последнего срабатывания. |
| Скорость срабатывания – время перехода от проводящего состояния к непроводящему при указаном токе. | ||
| IH, IT, PD MAX и скорость срабатывания зависят от температуры окружающей среды и представлены для t = 23°C. | ||
Маркировка предохранителей самовосстанавливающихся с радиальными выводами серии JK60:
| JK | – | Серия самовосстанавливающегося предохранителя. |
| 60 | – | Максимальное рабочее напряжение: 60В, 72В. |
| 500 | – | Максимальный ток, не приводящий к срабатыванию, указано в hA. |
| (XXXXX) | – | Взаимозаменяемый предохранитель, серия. |
Зависимость тока (IH, А), не приводящего к срабатыванию, от температуры окружающей среды:
| Серия | Максимальная температура окружающей среды | ||||||||
| −40°C | −20°C | 0°C | 20°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK60-005 | 0,078 | 0,068 | 0,06 | 0,05 | 0,04 | 0,035 | 0,032 | 0,027 | 0,02 |
| JK60-010 | 0,16 | 0,14 | 0,11 | 0,10 | 0,08 | 0,072 | 0,067 | 0,05 | 0,04 |
| JK60-017 | 0,26 | 0,23 | 0,21 | 0,17 | 0,14 | 0,12 | 0,11 | 0,09 | 0,07 |
| JK60-020 | 0,31 | 0,27 | 0,24 | 0,20 | 0,16 | 0,14 | 0,13 | 0,11 | 0,08 |
| JK60-025 | 0,39 | 0,34 | 0,30 | 0,25 | 0,20 | 0,18 | 0,16 | 0,14 | 0,10 |
| JK60-030 | 0,47 | 0,41 | 0,36 | 0,30 | 0,24 | 0,22 | 0,20 | 0,16 | 0,12 |
| JK60-040 | 0,62 | 0,54 | 0,48 | 0,40 | 0,32 | 0,29 | 0,25 | 0,22 | 0,16 |
| JK60-050 | 0,78 | 0,68 | 0,60 | 0,50 | 0,41 | 0,36 | 0,32 | 0,27 | 0,20 |
| JK60-065 | 1,01 | 0,88 | 0,77 | 0,65 | 0,53 | 0,47 | 0,41 | 0,35 | 0,26 |
| JK60-075 | 1,16 | 1,02 | 0,89 | 0,75 | 0,61 | 0,54 | 0,47 | 0,41 | 0,30 |
| JK60-090 | 1,40 | 1,22 | 1,07 | 0,90 | 0,73 | 0,65 | 0,57 | 0,49 | 0,36 |
| JK60-110 | 1,71 | 1,50 | 1,31 | 1,10 | 0,89 | 0,79 | 0,69 | 0,59 | 0,44 |
| JK60-135 | 2,09 | 1,84 | 1,61 | 1,35 | 1,09 | 0,97 | 0,85 | 0,73 | 0,54 |
| JK60-160 | 2,48 | 2,18 | 1,90 | 1,60 | 1,30 | 1,15 | 1,01 | 0,86 | 0,64 |
| JK60-185 | 2,87 | 2,52 | 2,20 | 1,85 | 1,50 | 1,33 | 1,17 | 1,00 | 0,74 |
| JK60-250 | 3,88 | 3,40 | 2,98 | 2,50 | 2,03 | 1,80 | 1,58 | 1,35 | 1,00 |
| JK60-300 | 4,65 | 4,08 | 3,57 | 3,00 | 2,43 | 2,16 | 1,89 | 1,62 | 1,20 |
| JK60-375 | 5,81 | 5,10 | 4,46 | 3,75 | 3,04 | 2,70 | 2,36 | 2,03 | 1,50 |
| JK60-500 | 7,25 | 6,50 | 5,75 | 5,00 | 4,15 | 3,85 | 3,40 | 3,05 | 2,60 |

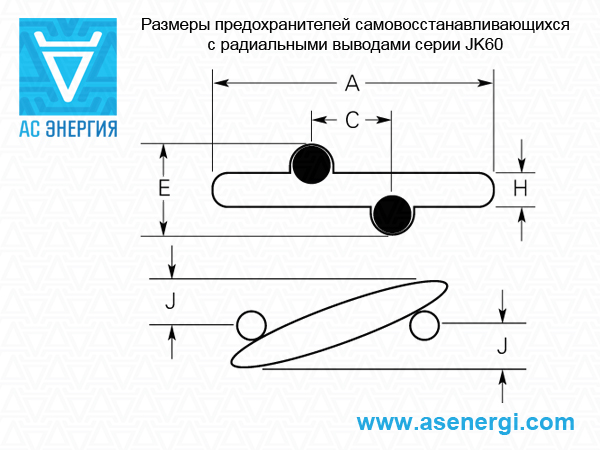

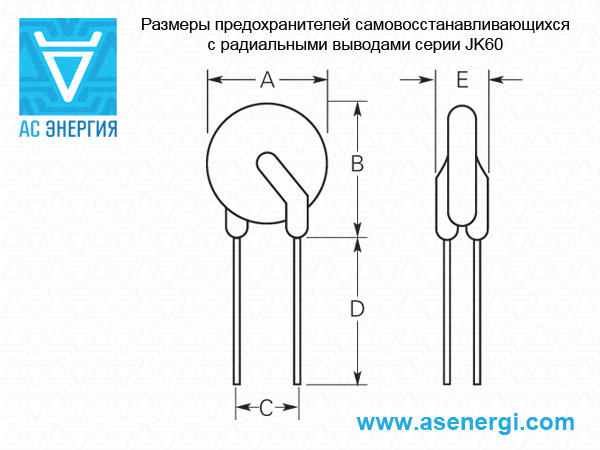

Размеры предохранителей самовосстанавливающихся с радиальными выводами серии JK60:
| Серия | A, мм | B, мм | C, мм | D, мм | E, мм | H, мм | J, мм | Масса, г | Схема | |
| JK60-005 | 8,0 | 8,3 | 4,3...5,8 | 7,6 | 3,0 | 1,07 | 1,0 | 0,69 | А | |
| JK60-010 | 7,4 | 11,6 | 4,3...5,8 | 7,6 | 3,0 | 1,07 | 1,0 | 0,128 | Б | |
| JK60-017 | 7,4 | 12,7 | 4,3...5,8 | 7,6 | 3,0 | 1,68 | 1,7 | 0,174 | ||
| JK60-020 | 7,4 | 11,7 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,0 | 0,119 | ||
| JK60-025 | 7,4 | 12,7 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,0 | 0,130 | ||
| JK60-030 | 7,4 | 12,7 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,0 | 0,143 | ||
| JK60-040 | 7,6 | 13,5 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,2 | 0,202 | ||
| JK60-050 | 7,9 | 13,7 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,2 | 0,210 | ||
| JK60-065 | 9,4 | 14,5 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,5 | 0,277 | ||
| JK60-075 | 10,2 | 15,2 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,5 | 0,310 | ||
| JK60-090 | 11,2 | 15,8 | 4,3...5,8 | 7,6 | 3,0 | 1,17 | 1,5 | 0,365 | ||
| JK60-110 | 12,8 | 17,5 | 4,3...5,8 | 7,6 | 3,0 | 1,37 | 1,2 | 0,546 | В | |
| JK60-135 | 14,5 | 19,1 | 4,3...5,8 | 7,6 | 3,0 | 1,37 | 1,2 | 0,653 | ||
| JK60-160 | 16,3 | 20,8 | 4,3...5,8 | 7,6 | 3,0 | 1,37 | 1,5 | 0,684 | ||
| JK60-185 | 17,5 | 22,4 | 4,3...5,8 | 7,6 | 3,0 | 1,37 | 1,5 | 0,808 | ||
| JK60-250 | 20,8 | 25,4 | 9,4...10,9 | 7,6 | 3,0 | 1,37 | 1,7 | 1,139 | ||
| JK60-300 | 23,9 | 28,6 | 9,4...10,9 | 7,6 | 3,0 | 1,37 | 1,7 | 1,139 | ||
| JK60-375 | 27,2 | 31,8 | 9,4...10,9 | 7,6 | 3,0 | 1,37 | 1,7 | 1,708 | ||
| JK60-500 | 27,2 | 31,8 | 9,4...10,9 | 7,6 | 3,0 | 1,37 | 1,7 | 1,708 | ||
| Общая схема | Схема А | Схема Б | Схема В | |||||||
 |
 |
 |
 |
|||||||

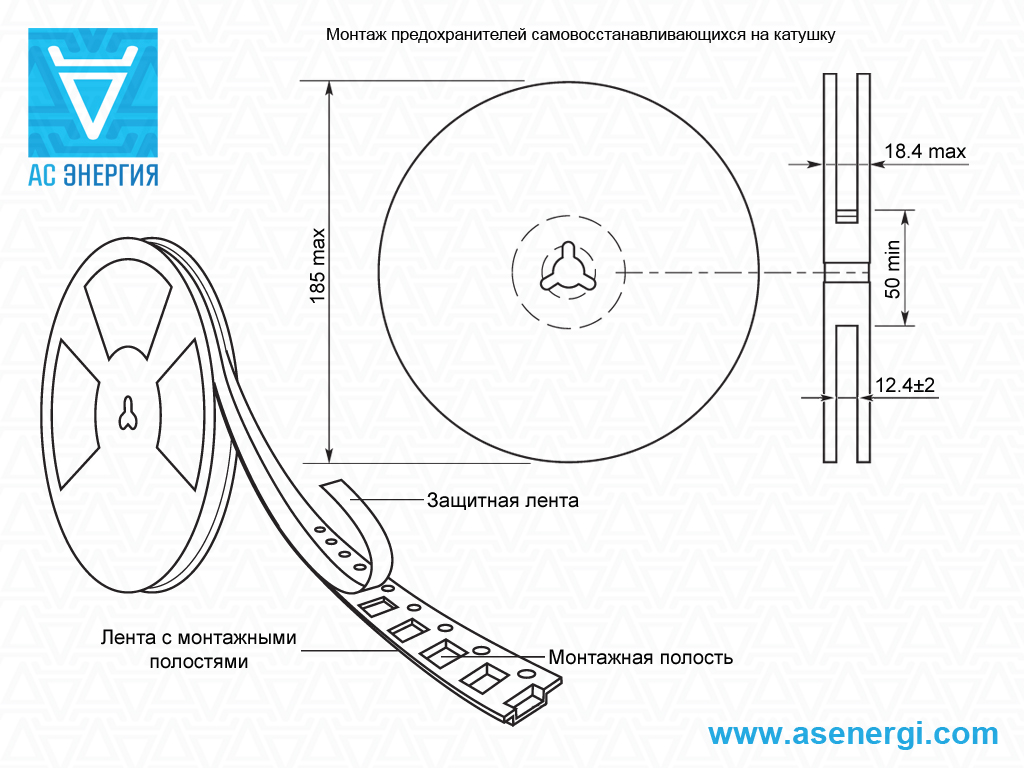

Монтаж предохранителей самовосстанавливающихся серии JK60 на ленту и катушку:
-
Лента
-
Катушка

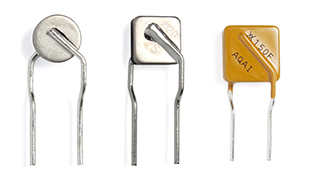

| Предохранители самовосстанавливающиеся с радиальными выводами серии JK250, JK600 | |||||||||
 |
Ток, не приводящий к срабатыванию | 0,06 – 0,16 А | |||||||
| Минимальный ток срабатывания | 0,12 – 0,32 А | ||||||||
| Максимальное рабочее напряжение | 250 – 600 В | ||||||||
| Мощность, рассеиваемая устройством | 1,00 – 3,60 Вт | ||||||||
| Сопротивления предохранителя | 0,40 – 60,00 Ом | ||||||||
| Рабочая температура окружающей среды | -40°С – +85°С | ||||||||
| Материал токовводов | луженая медь | ||||||||
| Серия (аналог) |
Цена | IH, A | IT, A | UMAX, В | IMAX, A | PD MAX, Вт | Скорость срабатывания | RMIN – R1 MAX, Ом | |
| Ток, A | Время, с | ||||||||
| JK250-060U | по запросу
+
–
|
0,060 А | 0,12 А | 250 В | 3,0 А | 1,00 Вт | 0,50 А | 2,00 с | 22,00 – 60,00 Ом |
| JK250-080U (TR250-080U, RF250-080) | по запросу
+
–
|
0,080 А | 0,16 А | 250 В | 3,0 А | 1,00 Вт | 1,00 А | 0,25 с | 14,00 – 33,00 Ом |
| JK250-090U | по запросу
+
–
|
0,090 А | 0,18 А | 250 В | 3,0 А | 1,00 Вт | 1,00 А | 0,50 с | 10,00 – 31,00 Ом |
| JK250-110U (TR250-110U) | по запросу
+
–
|
0,110 А | 0,22 А | 250 В | 3,0 А | 1,00 Вт | 1,00 А | 1,20 с | 6,00 – 16,00 Ом |
| JK250-120U (TR250-120U, RF250-120) |
по запросу
+
–
|
0,120 А | 0,24 А | 250 В | 3,0 А | 1,00 Вт | 1,00 А | 1,20 с | 6,00 – 16,00 Ом |
| JK250-145U (TR250-145U, RF250-145) |
по запросу
+
–
|
0,145 А | 0,29 А | 250 В | 3,0 А | 1,00 Вт | 1,00 А | 4,00 с | 3,50 – 14,00 Ом |
| JK250-180U (TR250-180U, RF250-180) |
по запросу
+
–
|
0,180 А | 0,54 А | 250 В | 10,0 А | 1,80 Вт | 3,00 А | 1,50 с | 1,00 – 5,00 Ом |
| JK250-200U | по запросу
+
–
|
0,200 А | 0,40 А | 250 В | 10,0 А | 2,40 Вт | 3,00 А | 5,00 с | 3,00 – 9,00 Ом |
| JK250-400U | по запросу
+
–
|
0,400 А | 0,80 А | 250 В | 10,0 А | 2,80 Вт | 3,00 А | 8,00 с | 1,00 – 6,00 Ом |
| JK250-600U | по запросу
+
–
|
0,600 А | 1,20 А | 250 В | 10,0 А | 3,20 Вт | 3,00 А | 12,00 с | 0,60 – 5,00 Ом |
| JK250-800U | по запросу
+
–
|
0,800 А | 1,60 А | 250 В | 10,0 А | 3,60 Вт | 4,00 А | 18,00 с | 0,40 – 3,00 Ом |
| JK600-150 (TR600-150, RF600-150) |
по запросу
+
–
|
0,150 А | 0,30 А | 600 В | 3,0 А | 1,00 Вт | 1,00 А | 6,00 с | 6,00 – 22,00 Ом |
| JK600-160 (TR600-160, RF600-160) |
по запросу
+
–
|
0,160 А | 0,32 А | 600 В | 3,0 А | 1,00 Вт | 1,00 А | 7,50 с | 5,00 – 18,00 Ом |
| IH | – | Максимальный ток, не приводящий к срабатыванию - максимальный ток, который может проводить через себя самовосстанавливающийся предохранитель без срабатывания. |
| IT | – | Минимальный ток срабатывания - минимальный ток через самовосстанавливающийся предохранитель, при котором происходит переход от проводящего состояния к непроводящему. |
| UMAX | – | Максимальное рабочее напряжение - максимальное напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. |
| IMAX | – | Максимально допустимый ток - максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении. |
| PD MAX | – | Максимальная мощность, рассеиваемая предохранителем - максимальная мощность, рассеиваемая предохранителем, после перехода от проводящего состояния к непроводящему. |
| RMIN | – | Минимальное сопротивление - минимальное сопротивление самовосстанавливающегося предохранителя в рабочем, проводящем состоянии. |
| R1 MAX | – | Максимальное сопротивление - максимальное сопротивление самовосстанавливающегося предохранителя спустя 1 час после последнего срабатывания. |
| Скорость срабатывания – время перехода от проводящего состояния к непроводящему при указаном токе. | ||
| IH, IT, PD MAX и скорость срабатывания зависят от температуры окружающей среды и представлены для t = 23°C. | ||
Маркировка предохранителей самовосстанавливающихся с радиальными выводами серии JK250, JK600:
| JK | 600 | - | 160 | U | (XXXXX) |
| JK | – | Серия самовосстанавливающегося предохранителя. |
| 600 | – | Максимальное рабочее напряжение: 250В, 600В. |
| 160 | – | Максимальный ток, не приводящий к срабатыванию, указано в кA. |
| U | – | Модификайция предохранителя: без покрытия. |
| (XXXXX) | – | Взаимозаменяемый предохранитель, серия. |
Зависимость тока (IH, А), не приводящего к срабатыванию, от температуры окружающей среды:
| Серия | Максимальная температура окружающей среды | ||||||||
| −40°C | −20°C | 0°C | 25°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK250-060U | 0,093 | 0,082 | 0,070 | 0,060 | 0,049 | 0,044 | 0,038 | 0,033 | 0,025 |
| JK250-080U | 0,124 | 0,110 | 0,095 | 0,080 | 0,066 | 0,058 | 0,051 | 0,044 | 0,033 |
| JK250-090U | 0,140 | 0,119 | 0,105 | 0,090 | 0,077 | 0,069 | 0,061 | 0,055 | 0,043 |
| JK250-110U | 0,171 | 0,145 | 0,129 | 0,110 | 0,094 | 0,085 | 0,075 | 0,067 | 0,053 |
| JK250-120U | 0,186 | 0,164 | 0,143 | 0,120 | 0,098 | 0,088 | 0,077 | 0,066 | 0,049 |
| JK250-145U | 0,230 | 0,191 | 0,170 | 0,145 | 0,123 | 0,112 | 0,099 | 0,088 | 0,070 |
| JK250-180U | 0,280 | 0,238 | 0,211 | 0,180 | 0,153 | 0,139 | 0,122 | 0,110 | 0,086 |
| JK250-200U | 0,310 | 0,274 | 0,238 | 0,200 | 0,164 | 0,146 | 0,128 | 0,110 | 0,082 |
| JK250-400U | 0,620 | 0,550 | 0,480 | 0,400 | 0,330 | 0,290 | 0,260 | 0,220 | 0,160 |
| JK250-600U | 0,930 | 0,820 | 0,710 | 0,600 | 0,490 | 0,440 | 0,380 | 0,330 | 0,250 |
| JK250-800U | 1,240 | 1,100 | 0,950 | 0,800 | 0,660 | 0,580 | 0,510 | 0,440 | 0,330 |
| JK600-150 | 0,233 | 0,206 | 0,178 | 0,150 | 0,124 | 0,110 | 0,096 | 0,083 | 0,062 |
| JK600-160 | 0,249 | 0,219 | 0,190 | 0,160 | 0,132 | 0,117 | 0,103 | 0,088 | 0,066 |

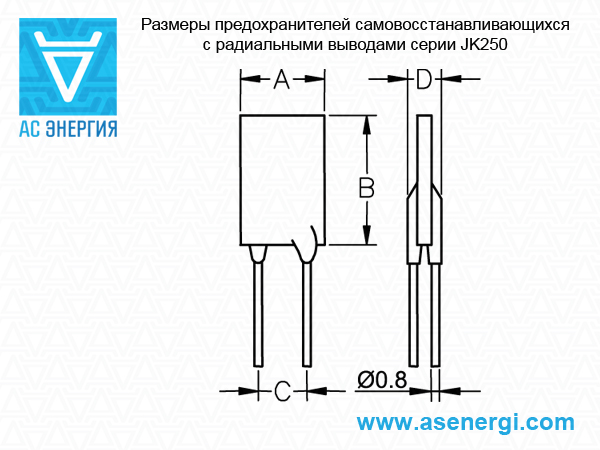

Размеры предохранителей самовосстанавливающихся с радиальными выводами серии JK250, JK600:
| Серия | A, мм | B, мм | C, мм | D, мм | Схема |
| JK250-060U | 7,4 | 12,7 | 5,1 | 3,8 |  |
| JK250-080U | 7,4 | 12,7 | 5,1 | 3,8 | |
| JK250-090U | 7,4 | 12,7 | 5,1 | 3,8 | |
| JK250-110U | 7,0 | 12,6 | 5,1 | 3,8 |  |
| JK250-120U | 7,0 | 10,0 | 5,1 | 3,8 | |
| JK250-145U | 7,0 | 10,0 | 5,1 | 3,8 | |
| JK250-180U | 11,2 | 14,5 | 5,1 | 3,8 | |
| JK250-200U | 10,5 | 17,0 | 5,1 | 3,8 |  |
| JK250-400U | 10,5 | 17,0 | 5,1 | 3,8 | |
| JK250-600U | 16,0 | 18,0 | 5,1 | 4,5 | |
| JK250-800U | 20,0 | 22,0 | 5,1 | 4,5 | |
| JK600-150 | 15,0 | 15,0 | 5,1 | 6,5 |  |
| JK600-160 | 15,0 | 15,0 | 5,1 | 6,5 |

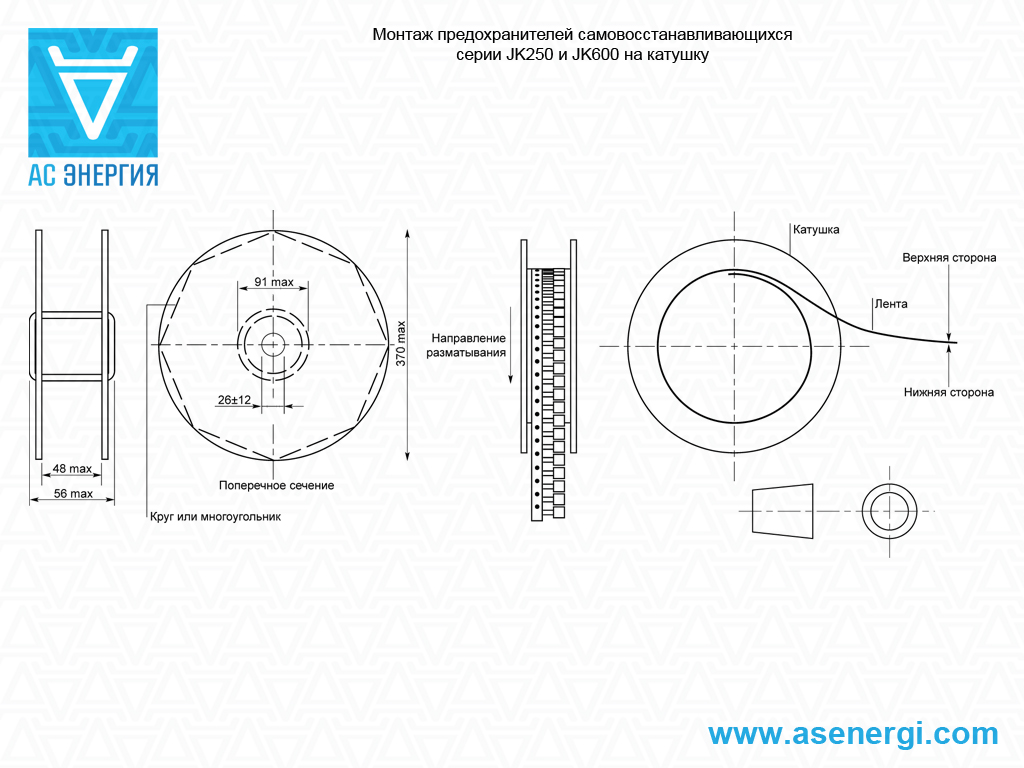

Монтаж предохранителей самовосстанавливающихся серии JK250 и JK600 на ленту и катушку:
-
Лента
-
Катушка

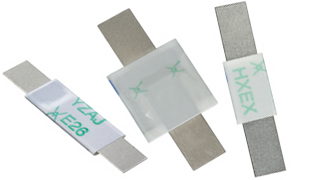

| Предохранители самовосстанавливающиеся с аксиальными выводами | |||||||||
 |
Ток, не приводящий к срабатыванию | 0,70 – 5,50 А | |||||||
| Минимальный ток срабатывания | 1,75 – 10,50 А | ||||||||
| Максимальное рабочее напряжение | 15,00 – 30,00 В | ||||||||
| Мощность, рассеиваемая устройством | 0,70 – 2,80 Вт | ||||||||
| Сопротивления предохранителя | 0,009 – 0,340 Ом | ||||||||
| Рабочая температура окружающей среды | -40°С – +85°С | ||||||||
| Материал токовводов | никель | ||||||||
| Серия (аналог) |
Цена | IH, A | IT, A | UMAX, В | IMAX, A | PD MAX, Вт | Скорость срабатывания | RMIN – R1 MAX, Ом | |
| Ток, A | Время, с | ||||||||
| JK-P070 (LTP070) | по запросу
+
–
|
0,70 А | 1,75 А | 15,0 В | 100 А | 0,70 Вт | 3,50 А | 5,00 с | 0,100 – 0,340 Ом |
| JK-P100 (LTP100) | по запросу
+
–
|
1,00 А | 2,50 А | 24,0 В | 100 А | 0,90 Вт | 5,00 А | 7,00 с | 0,070 – 0,260 Ом |
| JK-P120 (LTP120, SRP120) | по запросу
+
–
|
1,20 А | 2,70 А | 15,0 В | 100 А | 1,20 Вт | 6,00 А | 5,00 с | 0,085 – 0,220 Ом |
| JK-P175 (SRP175) | по запросу
+
–
|
1,75 А | 3,80 А | 15,0 В | 100 А | 1,50 Вт | 8,75 А | 5,00 с | 0,050 – 0,120 Ом |
| JK-P180 (LTP180) | по запросу
+
–
|
1,80 А | 3,80 А | 24,0 В | 100 А | 1,00 Вт | 9,00 А | 2,90 с | 0,040 – 0,120 Ом |
| JK-P190 (LTP190) | по запросу
+
–
|
1,90 А | 4,20 А | 24,0 В | 100 А | 1,90 Вт | 10,00 А | 3,00 с | 0,030 – 0,100 Ом |
| LR4-190 | по запросу
+
–
|
1,90 А | 3,90 А | 15,0 В | 100 А | 1,20 Вт | 9,50 А | 5,00 с | 0,039 – 0,102 Ом |
| JK-P200 (SRP200) | по запросу
+
–
|
2,00 А | 4,40 А | 30,0 В | 100 А | 1,90 Вт | 10,00 А | 4,00 с | 0,030 – 0,100 Ом |
| JK-P210 | по запросу
+
–
|
2,10 А | 4,70 А | 16,0 В | 100 А | 1,50 Вт | 10,00 А | 5,00 с | 0,018 – 0,060 Ом |
| JK-P260 (LTP260) | по запросу
+
–
|
2,60 А | 5,20 А | 24,0 В | 100 А | 1,30 Вт | 13,00 А | 5,00 с | 0,025 – 0,076 Ом |
| JK-P300 (LTP300) | по запросу
+
–
|
3,00 А | 6,30 А | 24,0 В | 100 А | 1,70 Вт | 15,00 А | 4,00 с | 0,015 – 0,055 Ом |
| JK-P350 (SRP350) | по запросу
+
–
|
3,50 А | 6,30 А | 30,0 В | 100 А | 2,50 Вт | 20,00 А | 3,00 с | 0,017 – 0,050 Ом |
| JK-P380 | по запросу
+
–
|
3,80 А | 7,60 А | 24,0 В | 100 А | 2,70 Вт | 19,00 А | 5,00 с | 0,013 – 0,046 Ом |
| JK-P420 (SRP420) | по запросу
+
–
|
4,20 А | 7,60 А | 30,0 В | 100 А | 2,90 Вт | 20,00 А | 6,00 с | 0,012 – 0,040 Ом |
| JK-P450 (LR4-450) | по запросу
+
–
|
4,50 А | 8,90 А | 20,0 В | 100 А | 2,30 Вт | 22,50 А | 5,00 с | 0,011 – 0,028 Ом |
| JK-P550 (LR4-550) | по запросу
+
–
|
5,50 А | 10,50 А | 20,0 В | 100 А | 2,80 Вт | 27,50 А | 5,00 с | 0,009 – 0,022 Ом |
| IH | – | Максимальный ток, не приводящий к срабатыванию - максимальный ток, который может проводить через себя самовосстанавливающийся предохранитель без срабатывания. |
| IT | – | Минимальный ток срабатывания - минимальный ток через самовосстанавливающийся предохранитель, при котором происходит переход от проводящего состояния к непроводящему. |
| UMAX | – | Максимальное рабочее напряжение - максимальное напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. |
| IMAX | – | Максимально допустимый ток - максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении. |
| PD MAX | – | Максимальная мощность, рассеиваемая предохранителем - максимальная мощность, рассеиваемая предохранителем, после перехода от проводящего состояния к непроводящему. |
| RMIN | – | Минимальное сопротивление - минимальное сопротивление самовосстанавливающегося предохранителя в рабочем, проводящем состоянии. |
| R1 MAX | – | Максимальное сопротивление - максимальное сопротивление самовосстанавливающегося предохранителя спустя 1 час после последнего срабатывания. |
| Скорость срабатывания – время перехода от проводящего состояния к непроводящему при указаном токе. | ||
| IH, IT, PD MAX и скорость срабатывания зависят от температуры окружающей среды и представлены для t = 23°C. | ||
Маркировка предохранителей самовосстанавливающихся с аксиальными выводами:
| JK-P | 550 | (XXXXX) |
| JK-P | – | Серия самовосстанавливающегося предохранителя. |
| 550 | – | Максимальный ток, не приводящий к срабатыванию, указано в hA. |
| (XXXXX) | – | Взаимозаменяемый предохранитель, серия. |
Зависимость тока (IH, А), не приводящего к срабатыванию, от температуры окружающей среды:
| Серия | Максимальная температура окружающей среды | ||||||||
| −40°C | −20°C | 0°C | 20°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK-P070 | 1,10 | 1,00 | 0,80 | 0,70 | 0,50 | 0,40 | 0,30 | 0,20 | 0,10 |
| JK-P100 | 1,80 | 1,60 | 1,40 | 1,00 | 0,80 | 0,70 | 0,60 | 0,40 | 0,20 |
| JK-P120 | 1,90 | 1,70 | 1,50 | 1,20 | 1,00 | 0,90 | 0,80 | 0,60 | 0,40 |
| JK-P175 | 2,50 | 2,20 | 2,00 | 1,75 | 1,40 | 1,30 | 1,20 | 1,00 | 0,80 |
| JK-P180 | 3,10 | 2,60 | 2,20 | 1,80 | 1,30 | 1,10 | 0,90 | 0,60 | 0,30 |
| JK-P190 | 3,30 | 2,80 | 2,40 | 1,90 | 1,40 | 1,20 | 1,10 | 0,70 | 0,40 |
| LR4-190 | 2,80 | 2,50 | 2,30 | 1,90 | 1,60 | 1,50 | 1,40 | 1,20 | 1,00 |
| JK-P200 | 3,10 | 2,80 | 2,50 | 2,00 | 1,70 | 1,50 | 1,40 | 1,20 | 0,90 |
| JK-P210 | 4,10 | 3,50 | 2,90 | 2,10 | 1,60 | 1,30 | 1,00 | 0,70 | 0,10 |
| JK-P260 | 4,30 | 3,70 | 3,10 | 2,60 | 1,90 | 1,60 | 1,40 | 1,10 | 0,60 |
| JK-P300 | 5,10 | 4,40 | 3,70 | 3,00 | 2,30 | 1,90 | 1,60 | 1,20 | 0,70 |
| JK-P350 | 5,30 | 4,80 | 4,30 | 3,50 | 3,00 | 2,70 | 2,50 | 2,10 | 1,70 |
| JK-P380 | 5,50 | 4,90 | 4,40 | 3,80 | 3,30 | 3,00 | 2,80 | 2,50 | 2,10 |
| JK-P420 | 6,30 | 5,70 | 5,10 | 4,20 | 3,60 | 3,30 | 3,00 | 2,60 | 2,10 |
| JK-P450 | 6,50 | 5,80 | 5,30 | 4,50 | 3,90 | 3,60 | 3,30 | 2,90 | 2,40 |
| JK-P550 | 7,60 | 6,90 | 6,20 | 5,50 | 4,70 | 4,30 | 4,00 | 3,60 | 3,00 |

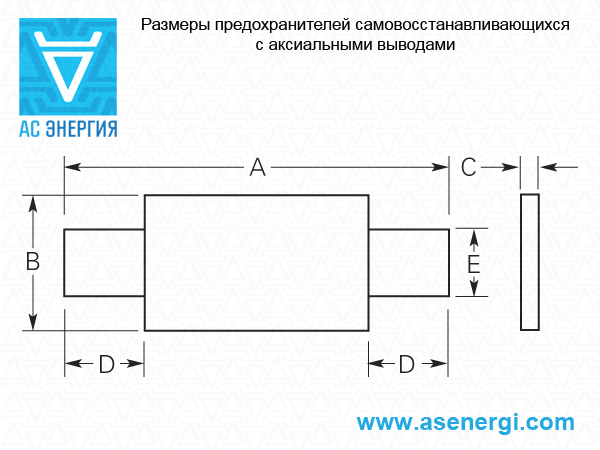

Размеры предохранителей самовосстанавливающихся с аксиальными выводами:
| Серия | A, мм | B, мм | C, мм | D, мм | E, мм | Схема |
| JK-P070 | 19,9...22,1 | 0,7...1,2 | 4,9...5,2 | 5,5...7,5 | 3,9...4,1 |  |
| JK-P100 | 20,9...23,1 | 0,6...1,0 | 4,9...5,2 | 4,1...5,5 | 3,9...4,1 | |
| JK-P120 | 19,9...22,1 | 0,6...1,0 | 4,9...5,2 | 5,5...7,5 | 3,9...4,1 | |
| JK-P175 | 20,9...23,1 | 0,6...1,0 | 4,9...5,2 | 4,1...5,5 | 3,9...4,1 | |
| JK-P180 | 24,0...26,0 | 0,6...1,0 | 4,9...5,2 | 4,1...5,5 | 3,9...4,1 | |
| JK-P190 | 21,3...23,4 | 0,5...1,1 | 10,2...11,0 | 5,0...7,6 | 4,8...5,4 | |
| JK-P200 | 21,3...23,4 | 0,5...1,1 | 10,2...11,0 | 5,0...7,6 | 4,8...5,4 | |
| JK-P210 | 20,9...23,1 | 0,6...0,9 | 4,9...5,5 | 4,1...5,8 | 3,9...4,1 | |
| JK-P260 | 24,0...26,0 | 0,6...1,0 | 10,8...11,9 | 5,0...7,0 | 5,9...6,1 | |
| JK-P300 | 28,4...31,8 | 0,5...1,1 | 13,0...13,5 | 6,3...8,9 | 6,0...6,6 | |
| JK-P350 | 28,4...31,8 | 0,5...1,1 | 13,0...13,5 | 6,3...8,9 | 6,0...6,6 | |
| JK-P380 | 24,0...26,0 | 0,6...1,0 | 6,9...7,5 | 4,1...5,5 | 4,9...5,1 | |
| JK-P420 | 30,6...32,4 | 0,5...1,1 | 12,9...13,6 | 5,0...7,5 | 6,0...6,7 | |
| JK-P450 | 24,0...26,0 | 0,6...1,0 | 9,9...10,5 | 5,3...6,7 | 5,9...6,1 |  |
| JK-P550 | 35,0...37,0 | 0,6...1,0 | 6,9...7,5 | 5,3...6,7 | 4,9...5,1 | |
| LR4-190 | 19,9...22,1 | 0,6...1,0 | 4,9...5,5 | 5,5...7,5 | 3,9...4,1 |
Размещение предохранителей самовосстанавливающихся с аксиальными выводами на ленте:
-
Лента

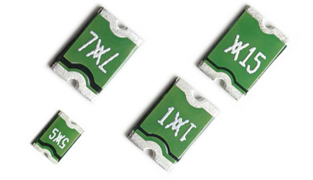

| Предохранители самовосстанавливающиеся для поверхностного монтажа | |||||||||
 |
Ток, не приводящий к срабатыванию | 0,50 – 1,50 А | |||||||
| Минимальный ток срабатывания | 1,00 – 3,00 А | ||||||||
| Максимальное рабочее напряжение | 6,00 – 24,00 В | ||||||||
| Мощность, рассеиваемая устройством | 0,80 – 1,20 Вт | ||||||||
| Сопротивления предохранителя | 0,14 – 1,00 Ом | ||||||||
| Рабочая температура окружающей среды | -40°С – +85°С | ||||||||
| Материал токовводов | матовое олово с никелем | ||||||||
| Серия (аналог) |
Цена | IH, A | IT, A | UMAX, В | IMAX, A | PD MAX, Вт | Скорость срабатывания | RMIN – R1 MAX, Ом | |
| Ток, A | Время, с | ||||||||
| JK-MSMD050 (MiniSMD050, MF-MSMD050) | по запросу
+
–
|
0,50 А | 1,00 А | 24,0 В | 100 А | 0,80 Вт | 8,00 А | 0,15 с | 0,15 – 1,00 Ом |
| JK-MSMD075 (MiniSMD075, MF-MSMD075, SMD1812-075) | по запросу
+
–
|
0,75 А | 1,50 А | 13,2 В | 100 А | 1,00 Вт | 8,00 А | 0,20 с | 0,11 – 0,45 Ом |
| JK-MSMD110 (MiniSMD110, MF-MSMD110) | по запросу
+
–
|
1,10 А | 2,20 А | 8,00 В | 100 А | 1,20 Вт | 8,00 А | 0,30 с | 0,04 – 0,21 Ом |
| JK-MSMD150 (MiniSMD150, MF-MSMD150) | по запросу
+
–
|
1,50 А | 3,00 А | 6,00 В | 100 А | 0,80 Вт | 8,00 А | 0,50 с | 0,04 – 0,11 Ом |
| IH | – | Максимальный ток, не приводящий к срабатыванию - максимальный ток, который может проводить через себя самовосстанавливающийся предохранитель без срабатывания. |
| IT | – | Минимальный ток срабатывания - минимальный ток через самовосстанавливающийся предохранитель, при котором происходит переход от проводящего состояния к непроводящему. |
| UMAX | – | Максимальное рабочее напряжение - максимальное напряжение, которое способен выдержать без разрушения самовосстанавливающийся предохранитель при протекании через него номинального тока. |
| IMAX | – | Максимально допустимый ток - максимальный ток короткого замыкания, который выдерживает самовосстанавливающийся предохранитель без разрушения при номинальном напряжении. |
| PD MAX | – | Максимальная мощность, рассеиваемая предохранителем - максимальная мощность, рассеиваемая предохранителем, после перехода от проводящего состояния к непроводящему. |
| RMIN | – | Минимальное сопротивление - минимальное сопротивление самовосстанавливающегося предохранителя в рабочем, проводящем состоянии. |
| R1 MAX | – | Максимальное сопротивление - максимальное сопротивление самовосстанавливающегося предохранителя спустя 1 час после последнего срабатывания. |
| Скорость срабатывания – время перехода от проводящего состояния к непроводящему при указаном токе. | ||
| IH, IT, PD MAX и скорость срабатывания зависят от температуры окружающей среды и представлены для t = 23°C. | ||
Маркировка предохранителей самовосстанавливающихся для поверхностного монтажа:
| JK-MSMD | 150 | (XXXXX) |
| JK-MSMD | – | Серия самовосстанавливающегося предохранителя. |
| 150 | – | Максимальный ток, не приводящий к срабатыванию, указано в hA. |
| (XXXXX) | – | Взаимозаменяемый предохранитель, серия. |
Зависимость тока (IH, А), не приводящего к срабатыванию, от температуры окружающей среды:
| Серия | Максимальная температура окружающей среды | ||||||||
| −40°C | −20°C | 0°C | 20°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
| JK-MSMD050 | 0,59 | 0,57 | 0,55 | 0,50 | 0,45 | 0,43 | 0,35 | 0,30 | 0,23 |
| JK-MSMD075 | 1,10 | 0,99 | 0,87 | 0,75 | 0,63 | 0,57 | 0,49 | 0,45 | 0,35 |
| JK-MSMD110 | 1,60 | 1,45 | 1,28 | 1,10 | 0,92 | 0,83 | 0,71 | 0,66 | 0,52 |
| JK-MSMD150 | 2,30 | 2,05 | 1,77 | 1,50 | 1,23 | 1,09 | 0,95 | 0,82 | 0,61 |
Размеры предохранителей самовосстанавливающихся для поверхностного монтажа:
| Серия | A, мм | B, мм | C, мм | D, мм | E, мм | Схема |
| JK-MSMD050 | 4,37...4,73 | 0,38...0,62 | 3,07...3,41 | 0,25...0,95 | 0,20...0,65 |  |
| JK-MSMD075 | 4,37...4,73 | 0,38...0,62 | 3,07...3,41 | 0,25...0,95 | 0,20...0,65 | |
| JK-MSMD110 | 4,37...4,73 | 0,38...0,62 | 3,07...3,41 | 0,25...0,95 | 0,20...0,65 | |
| JK-MSMD150 | 4,37...4,73 | 0,28...0,48 | 3,07...3,41 | 0,25...0,95 | 0,20...0,65 |

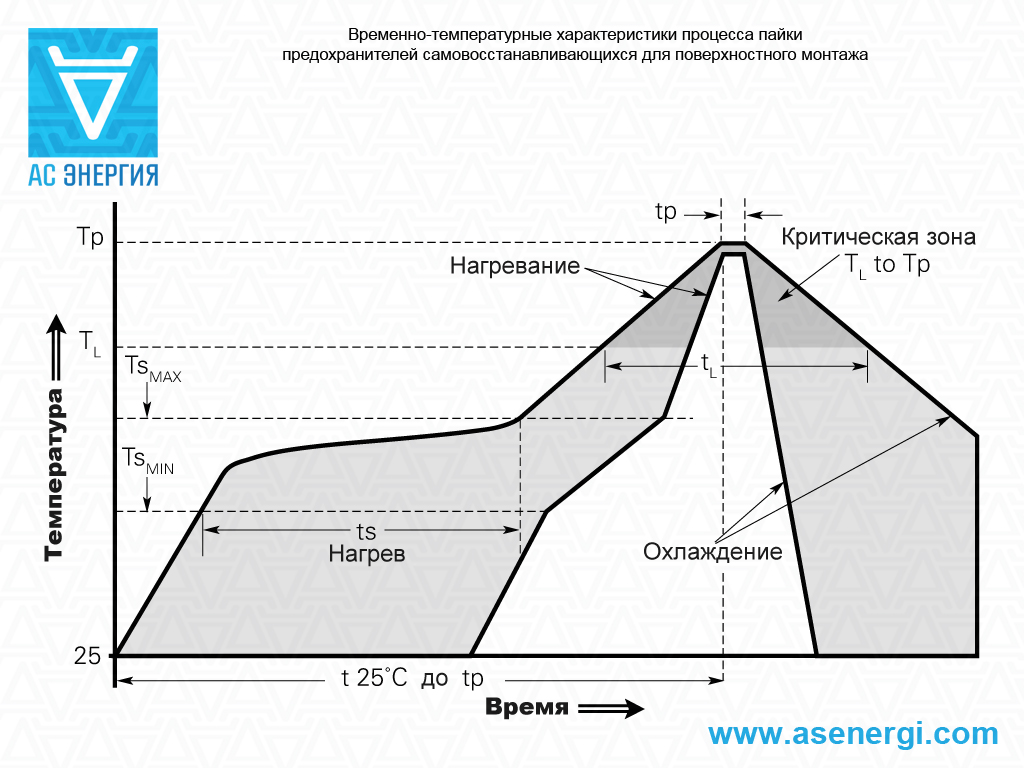

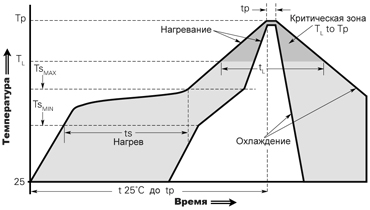

Рекомендации по пайке предохранителей самовосстанавливающихся для поверхностного монтажа:
| Условия и параметры процесса пайки | |||
| Рекомендуемая толщина припоя, не более | 0,25 мм |  |
|
| Среднея скорость нагревания от TsMAX до Tp | 3°С/с | ||
| Среднея скорость охлаждения | 3°С/с | ||
| Время нагревания от 25°С до tp | 8 мин. | ||
| Пиковая температура выхода из строя, Tp | 260°С | ||
| Период нагревания | TsMIN – TsMAX | 150°С – 200°С | |
| tsMIN – tsMAX | 60 – 120 с | ||
| Критическая зона | TL | 217°С | |
| tL | 60 – 150 с | ||
Монтаж предохранителей самовосстанавливающихся на ленту и катушку:
-
Лента
-
Катушка
Принцип работы предохранителей самовосстанавливающихся:
-
Принцип работы
-
Включения предохранителя
Рекомендуем посмотреть:
Выбранные товары:
^
Комментарии к продукции, отзывы:
