Вставки плавкие (предохранители) стеклянные ВПБ, ВПТ
Вставки плавкие (предохранители) ВПБ6-5 – ВПБ6-38 (быстродействующие) и ВПТ6-1 – ВПТ6-33 (замедленного времени срабатывания) обеспечивают защиту цепей постоянного и переменного тока от воздействий пиковых перегрузок или коротких замыканий. Рабочее напряжение вставок ВПБ6-5 – ВПБ6-23, ВПТ6-1 – ВПТ6-33 достигает 250В, ВПБ6-37 – ВПБ6-38 – 600В. В зависимости от серии изготавливаются номиналами от 0,16А до 5А.
Металлические контакты размещены на торцевых сторонах стеклянного цилиндрического корпуса, предотвращающего разбрызгивание при перегорании размещенной внутри легкоплавкой вставки.
Перегорание вставки происходит при протекании токов, превышающих номинальные значения. Замена отработанной вставки возобновляет проводимые характеристики цепи.
Конструктивной особенностью плавких вставок ВПБ6-5 – ВПБ6-38 является время срабатывания – не более 0,3 с при номинальном токе 5А. Вставки ВПТ6-1 – ВПТ6-33 – замедленного времени срабатывания до 1,7 с.
Применяются стеклянные вставки ВПБ и ВПТ в радиоэлектронной аппаратуре широкого применения, обеспечивая безопасность сетей при пиковых нагрузках и токах короткого замыкания.
Устанавливаются с помощью специализированных держателей:
- для вставок ВПБ6-5 – ВПБ6-13, ВПТ6-1 – ВПТ6-2 применимы держатели ДВП4-2, ДВП6, ДП1-М, держатели на панель серии ZH, на провод серии S1058, S1060, на плату серии NF и др.;
- для ВПБ6-37 – ВПБ6-38 и ВПТ6-27 – ВПТ6-33 – ДВП8.
Детальные характеристики, габаритные размеры плавких вставок ВПБ6-5 – ВПБ6-38, ВПТ6-1 – ВПТ6-33 значатся в таблицах. Расшифровка маркировки приведена ниже.
Гарантия работы плавких вставок ВПБ6-5 – ВПБ6-38, ВПТ6-1 – ВПТ6-33, поставляемых нашим предприятием, составляет 2 года. Это подкрепляется соответствующими документами по качеству.
Окончательная цена на вставки ВПБ6-5 – ВПБ6-38, ВПТ6-1 – ВПТ6-33 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Предохранители стеклянные ВПБ, ВПТ | ||||||
| Номинальный ток | 0,16 - 5 А | |||||
| Рабочее напряжение | 250 В, 600 В | |||||
| Электрическая прочность изоляции | 900 В | |||||
| Время срабатывания | до 1,7 с | |||||
| Диапазон рабочих температур | -60°С – +85°С | |||||
| Материал корпуса | стекло | |||||
| Фото | Серия | Цена | Номинальный ток | Номинальное напряжение | Размеры D×L×L1 | Применяемый держатель |
ВПБ6-5 ... ВПБ6-13
|
ВПБ6-5 0,5А | 10,58 руб.
+
–
|
0,5 А | 250 В |
 5,2×20×10 мм
|
ДВП4-2, ДВП6, ДП1-М, на панель серии ZH, S1058, S1060, NF-004, на плату серии S10 |
| ВПБ6-10 2А | по запросу
+
–
|
2 А | ||||
| ВПБ6-11 3,15А | 10,58 руб.
+
–
|
3,15 А | ||||
| ВПБ6-12 4А | 10,58 руб.
+
–
|
4 А | ||||
| ВПБ6-13 5А | 15,47 руб.
+
–
|
5 А | ||||
ВПБ6-23 |
ВПБ6-23 2А | 10,58 руб.
+
–
|
2 А | 250 В |
 7,2×30×18 мм
|
- |

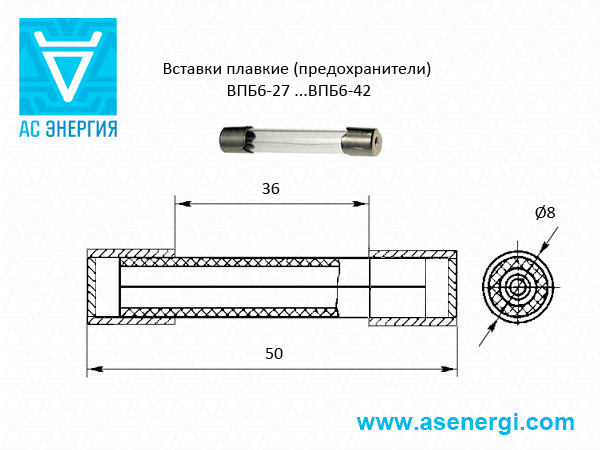

ВПБ6-37 ... ВПБ6-38
|
ВПБ6-37 3,15А | 7,06 руб.
+
–
|
3,15 А | 600 В |
 8×50×36 мм
|
ДВП8 |
| ВПБ6-38 4А | 7,06 руб.
+
–
|
4 А | ||||
ВПТ6-1 ... ВПТ6-2 |
ВПТ6-1 0,16А | 10,58 руб.
+
–
|
0,16 А | 250 В |
 5,2×20×10 мм
|
ДВП4-2, ДВП6, ДП1-М, на панель серии ZH, S1058, S1060, NF-004, на плату серии S10 |
| ВПТ6-2 0,25А | 10,58 руб.
+
–
|
0,25 А | ||||
 ВПТ6-18 ... ВПТ6-20 |
ВПТ6-18 0,5А | 10,58 руб.
+
–
|
0,5 А | 250 В |
 7,2×30×18 мм
|
- |
| ВПТ6-19 0,63А | 10,58 руб.
+
–
|
0,63 А | ||||
| ВПТ6-20 1А | по запросу
+
–
|
1 А | ||||
ВПТ6-27 ... ВПТ6-33 |
ВПТ6-27 0,16А | по запросу
+
–
|
0,16 А | 250 В |
 8×50×36 мм
|
ДВП8 |
| ВПТ6-28 1А | 7,06 руб.
+
–
|
1 А | ||||
| ВПТ6-33 1А | 10,58 руб.
+
–
|
1 А | ||||
Маркировка предохранителей ВП:
| ВП | Т | 6-33 | 1А |
| ВП | – | Вставка плавкая (предохранитель). |
| Т | – | Конструктивное исполнение: Т – замедленное время срабатывания; Б – быстродействующие. |
| 6-33 | – | Типоразмер. |
| 1А | – | Номинальный ток. |
