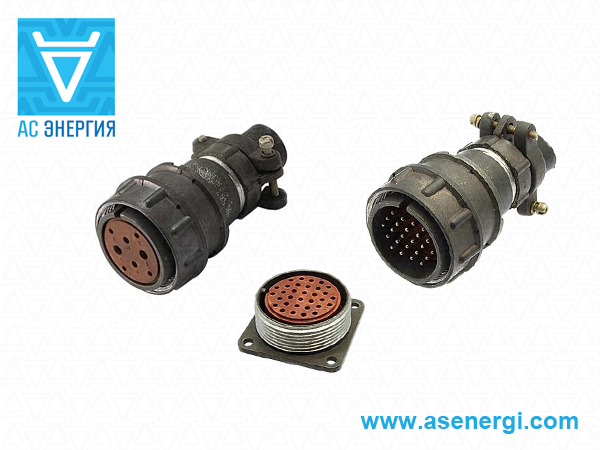

Разъемы 2РМДТ
Разъемы 2РМДТ18, 2РМДТ24, 2РМДТ27, 2РМДТ30, 2РМДТ33, 2РМДТ36, 2РМДТ39, 2РМДТ42, 2РМДТ45 – коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой до 260А и 700В.
Разъемы 2РМДТ могут насчитывать от 4 до 50 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический корпус.
При заказе разъемов 2РМДТ необходимо указывать тип корпуса: блочный или кабельный.
Буква "Б" в составе маркировки обозначает тип корпуса блочный, крепящийся на панель. Чаще всего ответной частью для него является тип корпуса кабельный, обозначается буквой "К". Кабельная часть разъема 2РМДТ бывает прямой или угловой.
Также нужно указывать вид соединителя: вилка или розетка. Вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо).
Фиксация соединения в конструкции разъемов 2РМДТ предусмотрена с помощью резьбы гайки и корпуса. Характеристики, маркировка, устройство и размеры разъемов 2РМДТ указаны ниже. Гарантия работы поставляемых нашей компанией разъемов 2РМДТ составляет 2 года. Это подкрепляется необходимыми документами по качеству.
Гарантия работы поставляемых нашей компанией разъемов 2РМДТ составляет 2 года. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на разъемы 2РМДТ зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Разъемы 2РМДТT18 | |
| Количество контактов | 4 |
| Рабочее напряжение, не более | 560 В |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 15 А |
| Сопротивление контактов с диаметром 1,5 мм, не более | 0,0025 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМДТ18Б4Г5А1В | по запросу
+
–
|
2РМДТ18КПН4Ш5А1В | 1134,00 руб.
+
–
|
| 2РМДТ18Б4Г5В1В | по запросу
+
–
|
2РМДТ18КПН4Ш5В1В | по запросу
+
–
|
| 2РМДТ18Б4Ш5А1В | по запросу
+
–
|
2РМДТ18КПЭ4Г5А1В | по запросу
+
–
|
| 2РМДТ18Б4Ш5В1В | по запросу
+
–
|
2РМДТ18КПЭ4Г5В1В | по запросу
+
–
|
| 2РМДТ18БПН4Г5А1В | по запросу
+
–
|
2РМДТ18КПЭ4Ш5А1В | по запросу
+
–
|
| 2РМДТ18БПН4Г5В1В | по запросу
+
–
|
2РМДТ18КПЭ4Ш5В1В | по запросу
+
–
|
| 2РМДТ18БПН4Ш5А1В | по запросу
+
–
|
2РМДТ18КУН4Г5А1В | по запросу
+
–
|
| 2РМДТ18БПН4Ш5В1В | по запросу
+
–
|
2РМДТ18КУН4Г5В1В | по запросу
+
–
|
| 2РМДТ18БПЭ4Г5А1В | по запросу
+
–
|
2РМДТ18КУН4Ш5А1В | по запросу
+
–
|
| 2РМДТ18БПЭ4Г5В1В | по запросу
+
–
|
2РМДТ18КУН4Ш5В1В | по запросу
+
–
|
| 2РМДТ18БПЭ4Ш5В1В | по запросу
+
–
|
2РМДТ18КУЭ4Г5А1В | по запросу
+
–
|
| 2РМДТ18К4Г5В1В | по запросу
+
–
|
2РМДТ18КУЭ4Г5В1В | по запросу
+
–
|
| 2РМДТ18КПН4Г5А1В | 707,60 руб.
+
–
|
2РМДТ18КУЭ4Ш5А1В | по запросу
+
–
|
| 2РМДТ18КПН4Г5В1В | по запросу
+
–
|
2РМДТ18КУЭ4Ш5В1В | по запросу
+
–
|
| 2РМДТ18КПН4Г5В1ВЛ | по запросу
+
–
|
| Разъемы 2РМДТT24 | |
| Количество контактов | 10 |
| Рабочее напряжение, не более | 560 В |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 10 А |
| Сопротивление контактов с диаметром 1,5 мм, не более | 0,0025 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМДТ24Б10Г5В1В | по запросу
+
–
|
2РМДТ24КПН10Г5А1В | по запросу
+
–
|
| 2РМДТ24Б10Г5В1ВБ | по запросу
+
–
|
2РМДТ24КПН10Г5В1В | по запросу
+
–
|
| 2РМДТ24Б10Ш5А1В | по запросу
+
–
|
2РМДТ24КПН10Ш5А1В | 999,50 руб.
+
–
|
| 2РМДТ24Б10Ш5В1В | по запросу
+
–
|
2РМДТ24КПН10Ш5В1В | по запросу
+
–
|
| 2РМДТ24Б10Ш5В1ВБ | по запросу
+
–
|
2РМДТ24КПЭ10Г5А1В | по запросу
+
–
|
| 2РМДТ24БПН10Г5В1В | 898,00 руб.
+
–
|
2РМДТ24КПЭ10Г5В1В | по запросу
+
–
|
| 2РМДТ24БПН10Ш5А1В | по запросу
+
–
|
2РМДТ24КПЭ10Ш5В1В | по запросу
+
–
|
| 2РМДТ24БПН10Ш5В1В | 614,40 руб.
+
–
|
2РМДТ24КУН10Г5А1В | по запросу
+
–
|
| 2РМДТ24БПЭ10Г5А1В | по запросу
+
–
|
2РМДТ24КУН10Г5В1В | 1070,00 руб.
+
–
|
| 2РМДТ24БПЭ10Г5В1В | по запросу
+
–
|
2РМДТ24КУН10Ш5А1В | по запросу
+
–
|
| 2РМДТ24БПЭ10Ш5А1 | по запросу
+
–
|
2РМДТ24КУН10Ш5В1В | 884,20 руб.
+
–
|
| 2РМДТ24БПЭ10Ш5В1В | по запросу
+
–
|
2РМДТ24КУЭ10Г5А1В | по запросу
+
–
|
| 2РМДТ24К10Г5В1В | по запросу
+
–
|
2РМДТ24КУЭ10Г5В1В | по запросу
+
–
|
| 2РМДТ24К10Ш5А1В | по запросу
+
–
|
2РМДТ24КУЭ10Ш5В1В | по запросу
+
–
|
| Разъемы 2РМДТ27 | |
| Количество контактов | 7 или 19 |
| Рабочее напряжение, не более | 560 В, 700 В |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 7 А, 12 А |
| Сопротивление контактов с диаметром 1,5 мм, не более | 0,0025 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМДТ27Б19Г5А1В | по запросу
+
–
|
2РМДТ27К7Ш5В1В | по запросу
+
–
|
| 2РМДТ27Б19Г5В1В | по запросу
+
–
|
2РМДТ27КПН19Г5А1В | по запросу
+
–
|
| 2РМДТ27Б19Ш5А1В | по запросу
+
–
|
2РМДТ27КПН19Г5В1В | по запросу
+
–
|
| 2РМДТ27Б19Ш5В1В | по запросу
+
–
|
2РМДТ27КПН19Ш5А1В | по запросу
+
–
|
| 2РМДТ27Б7Г5А1В | по запросу
+
–
|
2РМДТ27КПН19Ш5В1В | по запросу
+
–
|
| 2РМДТ27Б7Г5В1В | по запросу
+
–
|
2РМДТ27КПН7Г5В1В | 973,00 руб.
+
–
|
| 2РМДТ27Б7Ш5А1В | по запросу
+
–
|
2РМДТ27КПН7Ш5А1В | по запросу
+
–
|
| 2РМДТ27Б7Ш5В1В | 393,10 руб.
+
–
|
2РМДТ27КПН7Ш5В1В | 663,40 руб.
+
–
|
| 2РМДТ27БПН19Г5А1В | по запросу
+
–
|
2РМДТ27КПЭ19Г5А1В | по запросу
+
–
|
| 2РМДТ27БПН19Г5В1В | 1165,00 руб.
+
–
|
2РМДТ27КПЭ19Г5В1В | по запросу
+
–
|
| 2РМДТ27БПН19Ш5А1В | по запросу
+
–
|
2РМДТ27КПЭ19Ш5В1В | по запросу
+
–
|
| 2РМДТ27БПН19Ш5В1В | 2805,00 руб.
+
–
|
2РМДТ27КПЭ7Г5В1В | 275,20 руб.
+
–
|
| 2РМДТ27БПН7Г5А1В | по запросу
+
–
|
2РМДТ27КПЭ7Ш5В1В | по запросу
+
–
|
| 2РМДТ27БПН7Г5В1В | по запросу
+
–
|
2РМДТ27КУН19Г5А1В | по запросу
+
–
|
| 2РМДТ27БПН7Ш5В1В | 229,30 руб.
+
–
|
2РМДТ27КУН19Г5В1В | 1008,00 руб.
+
–
|
| 2РМДТ27БПЭ19Г5А1В | по запросу
+
–
|
2РМДТ27КУН19Ш5В1В | 1159,00 руб.
+
–
|
| 2РМДТ27БПЭ19Г5В1В | по запросу
+
–
|
2РМДТ27КУН7Г5В1В | 932,70 руб.
+
–
|
| 2РМДТ27БПЭ19Ш5А1В | по запросу
+
–
|
2РМДТ27КУН7Ш5В1В | по запросу
+
–
|
| 2РМДТ27БПЭ19Ш5В1В | по запросу
+
–
|
2РМДТ27КУЭ19Г5А1В | по запросу
+
–
|
| 2РМДТ27БПЭ7Г5В1В | по запросу
+
–
|
2РМДТ27КУЭ19Г5В1В | по запросу
+
–
|
| 2РМДТ27БПЭ7Ш5А1В | по запросу
+
–
|
2РМДТ27КУЭ19Ш5В1В | по запросу
+
–
|
| 2РМДТ27БПЭ7Ш5В1В | по запросу
+
–
|
2РМДТ27КУЭ7Г5В1В | 294,00 руб.
+
–
|
| 2РМДТ27К19Г5В1В | по запросу
+
–
|
2РМДТ27КУЭ7Ш5В1В | по запросу
+
–
|
| 2РМДТ27К19Ш5В1 | по запросу
+
–
|
| Разъемы 2РМДТ30 | ||
| Количество контактов | 8 или 24 | |
| Рабочее напряжение, не более | 560 В | |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 7 А, 13 А, 18 А, 36 А | |
| Сопротивление контактов с диаметром | 1,5 мм, не более | 0,0025 Ом |
| 2,0 мм, не более | 0,0016 Ом | |
| 3,0 мм, не более | 0,0008 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМДТ30Б24Г5В1В | 343,00 руб.
+
–
|
2РМДТ30КПН24Г5В1ВЛ | по запросу
+
–
|
| 2РМДТ30Б24Г5В1ВБ | по запросу
+
–
|
2РМДТ30КПН24Ш5А1В | по запросу
+
–
|
| 2РМДТ30Б24Ш5А1В | по запросу
+
–
|
2РМДТ30КПН24Ш5В1В | по запросу
+
–
|
| 2РМДТ30Б24Ш5В1В | 1297,00 руб.
+
–
|
2РМДТ30КПН8Г7А1В | по запросу
+
–
|
| 2РМДТ30Б24Ш5В1ВБ | 441,00 руб.
+
–
|
2РМДТ30КПН8Г7В1В | по запросу
+
–
|
| 2РМДТ30Б8Г7А1В | по запросу
+
–
|
2РМДТ30КПН8Г7В1Л | по запросу
+
–
|
| 2РМДТ30Б8Г7В1В | по запросу
+
–
|
2РМДТ30КПН8Ш7В1В | по запросу
+
–
|
| 2РМДТ30Б8Г7В1ВБ | по запросу
+
–
|
2РМДТ30КПЭ24Г5А1В | по запросу
+
–
|
| 2РМДТ30Б8Ш7А1В | 943,50 руб.
+
–
|
2РМДТ30КПЭ24Г5В1В | по запросу
+
–
|
| 2РМДТ30Б8Ш7В1В | по запросу
+
–
|
2РМДТ30КПЭ24Ш5В1В | по запросу
+
–
|
| 2РМДТ30БПН24Г5А1В | по запросу
+
–
|
2РМДТ30КПЭ8Г7В1В | по запросу
+
–
|
| 2РМДТ30БПН24Г5В1В | по запросу
+
–
|
2РМДТ30КПЭ8Г7В1ВЛ | по запросу
+
–
|
| 2РМДТ30БПН24Ш5А1В | по запросу
+
–
|
2РМДТ30КПЭ8Ш7В1В | по запросу
+
–
|
| 2РМДТ30БПН24Ш5В1В | 1936,00 руб.
+
–
|
2РМДТ30КУН24Г5А1В | по запросу
+
–
|
| 2РМДТ30БПН8Г7В1В | 1723,00 руб.
+
–
|
2РМДТ30КУН24Г5В1В | 349,80 руб.
+
–
|
| 2РМДТ30БПН8Ш7А1В | по запросу
+
–
|
2РМДТ30КУН24Ш5В1В | 676,30 руб.
+
–
|
| 2РМДТ30БПН8Ш7В1В | по запросу
+
–
|
2РМДТ30КУН8Г7В1В | по запросу
+
–
|
| 2РМДТ30БПЭ24Г5В1В | по запросу
+
–
|
2РМДТ30КУН8Ш7В1В | по запросу
+
–
|
| 2РМДТ30БПЭ24Ш5В1В | по запросу
+
–
|
2РМДТ30КУЭ24Г5А1В | по запросу
+
–
|
| 2РМДТ30БПЭ8Г7В1В | по запросу
+
–
|
2РМДТ30КУЭ24Г5В1В | 344,00 руб.
+
–
|
| 2РМДТ30БПЭ8Ш7В1В | по запросу
+
–
|
2РМДТ30КУЭ24Г5В1ВЛ | по запросу
+
–
|
| 2РМДТ30К8Ш7В1В | по запросу
+
–
|
2РМДТ30КУЭ24Ш5В1В | по запросу
+
–
|
| 2РМДТ30КПН24Г5А1В | по запросу
+
–
|
2РМДТ30КУЭ8Г7В1В | по запросу
+
–
|
| 2РМДТ30КПН24Г5А1ВЛ | по запросу
+
–
|
2РМДТ30КУЭ8Ш7В1В | по запросу
+
–
|
| 2РМДТ30КПН24Г5В1В | 2662,00 руб.
+
–
|
| Разъемы 2РМДТ33 | ||
| Количество контактов | 7 или 32 | |
| Рабочее напряжение, не более | 560 В | |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 6 А, 32 А | |
| Сопротивление контактов с диаметром | 1,5 мм, не более | 0,0025 Ом |
| 3,0 мм, не более | 0,0008 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМДТ33Б32Г5А1В | по запросу
+
–
|
2РМДТ33КПН32Г5А1В | по запросу
+
–
|
| 2РМДТ33Б32Г5В1В | 2504,00 руб.
+
–
|
2РМДТ33КПН32Г5В1В | по запросу
+
–
|
| 2РМДТ33Б32Г5В1ВБ | 189,00 руб.
+
–
|
2РМДТ33КПН32Г5В1ВЛ | по запросу
+
–
|
| 2РМДТ33Б32Ш5А1В | по запросу
+
–
|
2РМДТ33КПН32Ш5А1В | по запросу
+
–
|
| 2РМДТ33Б32Ш5В1В | по запросу
+
–
|
2РМДТ33КПН32Ш5В1В | по запросу
+
–
|
| 2РМДТ33Б32Ш5В1ВБ | 167,10 руб.
+
–
|
2РМДТ33КПН7Г9А1В | по запросу
+
–
|
| 2РМДТ33Б7Г9А1В | по запросу
+
–
|
2РМДТ33КПН7Г9В1В | по запросу
+
–
|
| 2РМДТ33Б7Г9В1В | по запросу
+
–
|
2РМДТ33КПН7Ш9А1В | по запросу
+
–
|
| 2РМДТ33Б7Г9В1ВБ | по запросу
+
–
|
2РМДТ33КПН7Ш9В1В | по запросу
+
–
|
| 2РМДТ33Б7Ш9В1В | по запросу
+
–
|
2РМДТ33КПЭ32Г5В1В | 1924,00 руб.
+
–
|
| 2РМДТ33Б7Ш9В1ВБ | по запросу
+
–
|
2РМДТ33КПЭ32Ш5А1В | по запросу
+
–
|
| 2РМДТ33БПН32Г5А1В | по запросу
+
–
|
2РМДТ33КПЭ32Ш5В1В | по запросу
+
–
|
| 2РМДТ33БПН32Г5В1В | по запросу
+
–
|
2РМДТ33КПЭ7Г9А1 | по запросу
+
–
|
| 2РМДТ33БПН32Ш5А1В | по запросу
+
–
|
2РМДТ33КПЭ7Г9В1В | по запросу
+
–
|
| 2РМДТ33БПН32Ш5В1В | 2001,00 руб.
+
–
|
2РМДТ33КПЭ7Ш9В1В | по запросу
+
–
|
| 2РМДТ33БПН7Г9А1В | по запросу
+
–
|
2РМДТ33КУН32Г5А1В | по запросу
+
–
|
| 2РМДТ33БПН7Г9В1В | 1914,00 руб.
+
–
|
2РМДТ33КУН32Г5В1В | 2982,00 руб.
+
–
|
| 2РМДТ33БПН7Ш9А1В | по запросу
+
–
|
2РМДТ33КУН32Ш5А1В | по запросу
+
–
|
| 2РМДТ33БПН7Ш9В1В | по запросу
+
–
|
2РМДТ33КУН32Ш5В1В | по запросу
+
–
|
| 2РМДТ33БПЭ32Г5В1В | 367,50 руб.
+
–
|
2РМДТ33КУН7Г9В1В | 1523,00 руб.
+
–
|
| 2РМДТ33БПЭ32Ш5В1В | по запросу
+
–
|
2РМДТ33КУН7Ш9В1В | 1390,00 руб.
+
–
|
| 2РМДТ33БПЭ7Г9В1В | по запросу
+
–
|
2РМДТ33КУЭ32Г5В1В | 344,00 руб.
+
–
|
| 2РМДТ33БПЭ7Ш9В1В | по запросу
+
–
|
2РМДТ33КУЭ32Ш5В1В | по запросу
+
–
|
| 2РМДТ33К32Г5В1В | 124,40 руб.
+
–
|
2РМДТ33КУЭ7Г9В1В | по запросу
+
–
|
| 2РМДТ33К32Ш5В1В | по запросу
+
–
|
2РМДТ33КУЭ7Ш9В1В | по запросу
+
–
|
| Разъемы 2РМДТ36 | ||
| Количество контактов | 20 | |
| Рабочее напряжение, не более | 560 В, 700 В | |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 8 А, 10 А, 36 А | |
| Сопротивление контактов с диаметром | 1,5 мм, не более | 0,0025 Ом |
| 3,0 мм, не более | 0,0008 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМДТ36Б20Г5В1В | по запросу
+
–
|
2РМДТ36КПН20Г6А1В | по запросу
+
–
|
| 2РМДТ36Б20Г6А1В | по запросу
+
–
|
2РМДТ36КПН20Г6В1В | по запросу
+
–
|
| 2РМДТ36Б20Г6В1В | 290,50 руб.
+
–
|
2РМДТ36КПН20Ш5В1В | 314,50 руб.
+
–
|
| 2РМДТ36Б20Г6В1ВБ | по запросу
+
–
|
2РМДТ36КПН20Ш6А1В | по запросу
+
–
|
| 2РМДТ36Б20Ш5В1В | 181,40 руб.
+
–
|
2РМДТ36КПН20Ш6В1В | по запросу
+
–
|
| 2РМДТ36Б20Ш6В1В | по запросу
+
–
|
2РМДТ36КПЭ20Г5В1В | по запросу
+
–
|
| 2РМДТ36БПН20Г5А1В | по запросу
+
–
|
2РМДТ36КПЭ20Г6В1В | по запросу
+
–
|
| 2РМДТ36БПН20Г5В1В | по запросу
+
–
|
2РМДТ36КПЭ20Ш5В1В | по запросу
+
–
|
| 2РМДТ36БПН20Г6В1В | по запросу
+
–
|
2РМДТ36КПЭ20Ш6В1В | по запросу
+
–
|
| 2РМДТ36БПН20Ш5В1В | по запросу
+
–
|
2РМДТ36КУН20Г5В1В | по запросу
+
–
|
| 2РМДТ36БПН20Ш6А1В | по запросу
+
–
|
2РМДТ36КУН20Г6В1В | по запросу
+
–
|
| 2РМДТ36БПН20Ш6В1В | по запросу
+
–
|
2РМДТ36КУН20Ш5В1В | по запросу
+
–
|
| 2РМДТ36БПЭ20Г5В1В | по запросу
+
–
|
2РМДТ36КУН20Ш6В1В | по запросу
+
–
|
| 2РМДТ36БПЭ20Г6В1В | по запросу
+
–
|
2РМДТ36КУЭ20Г5В1В | по запросу
+
–
|
| 2РМДТ36БПЭ20Ш5В1В | по запросу
+
–
|
2РМДТ36КУЭ20Г6В1В | по запросу
+
–
|
| 2РМДТ36БПЭ20Ш6В1В | по запросу
+
–
|
2РМДТ36КУЭ20Ш5В1В | по запросу
+
–
|
| 2РМДТ36КПН20Г5В1В | по запросу
+
–
|
2РМДТ36КУЭ20Ш6В1В | по запросу
+
–
|
| Разъемы 2РМДТ39 | |
| Количество контактов | 22 |
| Рабочее напряжение, не более | 560 В, 700 В |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 8 А |
| Сопротивление контактов с диаметром 1,5 мм, не более | 0,0025 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМДТ39Б22Г5В1В | по запросу
+
–
|
2РМДТ39КПН22Ш5В1В | 458,60 руб.
+
–
|
| 2РМДТ39Б22Ш5В1В | по запросу
+
–
|
2РМДТ39КПЭ22Г5В1В | по запросу
+
–
|
| 2РМДТ39БПН22Г5В1В | по запросу
+
–
|
2РМДТ39КПЭ22Ш5В1В | по запросу
+
–
|
| 2РМДТ39БПН22Ш5В1В | 458,60 руб.
+
–
|
2РМДТ39КУН22Г5В1В | по запросу
+
–
|
| 2РМДТ39БПЭ22Г5В1В | по запросу
+
–
|
2РМДТ39КУН22Ш5В1В | по запросу
+
–
|
| 2РМДТ39БПЭ22Ш5В1В | по запросу
+
–
|
2РМДТ39КУЭ22Г5В1В | по запросу
+
–
|
| 2РМДТ39КПН22Г5В1В | 458,60 руб.
+
–
|
2РМДТ39КУЭ22Ш5В1В | по запросу
+
–
|
| Разъемы 2РМДТ42 | |
| Количество контактов | 45 |
| Рабочее напряжение, не более | 560 В, 700 В |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 5 А |
| Сопротивление контактов с диаметром 1,5 мм, не более | 0,0025 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМДТ42Б45Г5А1В | по запросу
+
–
|
2РМДТ42КПН45Г5А1В | по запросу
+
–
|
| 2РМДТ42Б45Г5В1В | 183,50 руб.
+
–
|
2РМДТ42КПН45Г5В1В | 344,00 руб.
+
–
|
| 2РМДТ42Б45Г5В1ВБ | 160,50 руб.
+
–
|
2РМДТ42КПН45Ш5А1В | по запросу
+
–
|
| 2РМДТ42Б45Ш5А1В | по запросу
+
–
|
2РМДТ42КПН45Ш5В1В | 149,50 руб.
+
–
|
| 2РМДТ42Б45Ш5В1В | 94,08 руб.
+
–
|
2РМДТ42КПЭ45Г5А1В | по запросу
+
–
|
| 2РМДТ42Б45Ш5В1ВБ | по запросу
+
–
|
2РМДТ42КПЭ45Г5В1В | по запросу
+
–
|
| 2РМДТ42БПН45Г5А1В | по запросу
+
–
|
2РМДТ42КПЭ45Ш5В1В | по запросу
+
–
|
| 2РМДТ42БПН45Г5В1В | по запросу
+
–
|
2РМДТ42КУН45Г5В1В | 802,60 руб.
+
–
|
| 2РМДТ42БПН45Ш5А1В | по запросу
+
–
|
2РМДТ42КУН45Ш5А1В | по запросу
+
–
|
| 2РМДТ42БПН45Ш5В1В | по запросу
+
–
|
2РМДТ42КУН45Ш5В1В | по запросу
+
–
|
| 2РМДТ42БПЭ45Г5В1В | 229,30 руб.
+
–
|
2РМДТ42КУЭ45Г5В1В | 229,30 руб.
+
–
|
| 2РМДТ42БПЭ45Ш5В1В | по запросу
+
–
|
2РМДТ42КУЭ45Ш5В1В | по запросу
+
–
|
| Разъемы 2РМДТ45 | ||
| Количество контактов | 50 | |
| Рабочее напряжение, не более | 560 В, 700 В | |
| Максимальная токоваая нагрузка на одиночный контакт, не более | 5 А, 7,5 А | |
| Сопротивление контактов с диаметром | 1,5 мм, не более | 0,0025 Ом |
| 2,0 мм, не более | 0,0016 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМДТ45Б50Г8А1В | по запросу
+
–
|
2РМДТ45БПЭ50Ш8В1В | по запросу
+
–
|
| 2РМДТ45Б50Г8В1В | 98,00 руб.
+
–
|
2РМДТ45К50Ш8В1В | по запросу
+
–
|
| 2РМДТ45Б50Ш8А1В | по запросу
+
–
|
2РМДТ45КПН50Г8А1В | по запросу
+
–
|
| 2РМДТ45Б50Ш8В1В | 98,00 руб.
+
–
|
2РМДТ45КПН50Г8В1В | 343,00 руб.
+
–
|
| 2РМДТ45Б50Ш8В1ВБ | 229,30 руб.
+
–
|
2РМДТ45КПН50Ш8А1В | по запросу
+
–
|
| 2РМДТ45БПН50Г8А1В | по запросу
+
–
|
2РМДТ45КПН50Ш8В1В | 3082,00 руб.
+
–
|
| 2РМДТ45БПН50Г8В1В | по запросу
+
–
|
2РМДТ45КПЭ50Г8А1В | по запросу
+
–
|
| 2РМДТ45БПН50Ш8А1В | по запросу
+
–
|
2РМДТ45КПЭ50Г8В1В | 206,40 руб.
+
–
|
| 2РМДТ45БПН50Ш8В1В | по запросу
+
–
|
2РМДТ45КПЭ50Ш8А1В | по запросу
+
–
|
| 2РМДТ45БПЭ50Г8В1В | 229,30 руб.
+
–
|
2РМДТ45КПЭ50Ш8В1В | по запросу
+
–
|
Маркировка разъемов 2РМДТ:
| 2РМДТ | 18 | К | П | Н | 4 | Г | 5 | В | 1 | В | Л |
| 2РМДТ | – | Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый для соединения длинных электрических цепей. |
| 18 | – | Посадочный диаметр корпуса вилки или розетки: 18, 24, 27, 30, 33, 36, 39, 42, 45. |
| К | – | Тип корпуса: Б - блочный, К - кабельный. |
| П | – | Форма кожуха (вид патрубка): П - прямая, У - угловая. |
| Н | – | Вид концевой гайки: Э - для экранированного кабеля, Н - для неэкранированного кабеля. |
| 4 | – | Количество контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50. |
| Г | – | Вид соединителя: Ш - вилка (штырь), Г - розетка (гнездо). |
| 5 | – | Сочетание контактов по их диаметрам: 5 - 1,5 мм, 6 - 1,5 мм, 3 мм, 7 - 1,5 мм, 2 мм, 3 мм, 8 - 1,5 мм, 2 мм, 9 - 3 мм. |
| В | – | Вид покрытия контактов: А - золото, В - серебро. |
| 1 | – | Максимально допустимая температура окружающей среды: 1 - 100°С, 2 - 200°С. |
| В | – | всеклиматическое исполнение. |
| Л | – | Л - левая розетка (только для соединителя с проходными вилками), Б - корпус блочный (приборный) без левой резьбы. |
Схемы расположения контактов и электрические параметры соединителей 2РМДТ
| Тип разъема | Схема расположения и обозначение контактов | Диаметр контактов | Количество контактов | Номер сочетания контактов | Макс. токовая нагрузка | Макс. рабочее напряжение | |||
| всего | данного диаметра | на контакт | общая | ||||||
| 2РМДТ18 |  |
 |
1,5 мм | 4 | 4 | 5 | 15 А | 50 А | 560 В |
| 2РМДТ24 |  |
|
1.5 мм | 10 | 10 | 5 | 10 А | 83 А | 560 В |
| 2РМДТ27 |  |
|
1,5 мм | 7 | 7 | 5 | 12 А | 70 А | 700 В |
 |
|
1.5 мм | 19 | 19 | 5 | 7 А | 110 А | 560 В | |
| 2РМДТ30 |  |
|
1,5 мм | 8 | 4 | 7 | 13 А | 120 А | 560 В |
 |
2 мм | 2 | 18 А | ||||||
 |
3 мм | 2 | 36 А | ||||||
 |
|
1,5 мм | 24 | 24 | 5 | 7 А | 140 А | 560 В | |
| 2РМДТ33 |  |
 |
3 мм | 7 | 7 | 9 | 32 А | 128 А | 560 В |
 |
|
1,5 мм | 32 | 32 | 5 | 6 А | 160 А | 560 В | |
| 2РМДТ36 |  |
 |
1,5 мм | 20 | 10 | 6 | 10 А | 147 А | 700 В |
|
1,5 мм | 8 | 560 В | ||||||
|
3 мм | 2 | 36 А | ||||||
 |
|
1,5 мм | 20 | 12 | 5 | 8 А | 133 А | 700 В | |
|
1,5 мм | 8 | 560 В | ||||||
| 2РМДТ39 |  |
|
1,5 мм | 22 | 16 | 5 | 8 А | 146 А | 700 В |
|
1,5 мм | 6 | 560 В | ||||||
| 2РМДТ42 |  |
|
1,5 мм | 45 | 10 | 5 | 5 А | 187 А | 700 В |
|
1,5 мм | 35 | 560 В | ||||||
| 2РМДТ45 |  |
|
1,5 мм | 50 | 35 | 8 | 5 А | 260 А | 560 В |
|
2 мм | 15 | 7,5 А | ||||||
Размеры блочных (приборных) разъемов 2РМДТ
| Тип разъема | Размеры, мм | ||||
| ØD1 | ØD2 | Lmax | А | В | |
| 2РМДТ18 | M18×1 | M20×1 | 25 | 20 | 27 |
| 2РМДТ24 | M24×1 | M27×1,5 | 25 | 26 | 33 |
| 2РМДТ27 | M27×1 | M30×1,5 | 25 | 29 | 36 |
| 2РМДТ30 | M30×1 | M33×1,5 | 25 | 31 | 38 |
| 2РМДТ33 | M33×1 | M36×1,5 | 27 | 32 | 40 |
| 2РМДТ36 | M36×1 | M39×1,5 | 25 | 35 | 43 |
| 2РМДТ39 | M39×1 | M42×1,5 | 25 | 37 | 46 |
| 2РМДТ42 | M42×1 | M45×1,5 | 25 | 40 | 49 |
| 2РМДТ42 | M45×1 | M48×1,5 | 27 | 43 | 52 |
Размеры кабельных разъемов 2РМДТ
| Тип разъема | Размеры, мм | ||
| ØD1 | ØD2 | Lmax | |
| 2РМДТ18 | M18×1 | 25 | 25 |
| 2РМДТ24 | M24×1 | 32 | 25 |
| 2РМДТ27 | M27×1 | 35 | 25 |
| 2РМДТ30 | M30×1 | 39 | 25 |
| 2РМДТ33 | M33×1 | 42 | 27 |
| 2РМДТ36 | M36×1 | 45 | 25 |
| 2РМДТ39 | M39×1 | 48 | 25 |
| 2РМДТ42 | M42×1 | 51 | 25 |
| 2РМДТ45 | M45×1 | 54 | 27 |
Рекомендуем посмотреть:
Выбранные товары:
^
Комментарии к продукции, отзывы:
