Разъем байонетный быстроразъемный FQ30-9TK-16 кабельная розетка Ø30 мм, 25 А

Количество контактов	9 pin
Номинальный ток, I	25 A
Номинальное напряжение, U	400 В
FQ30-9TK-16	612,00 руб. + –
Ответная часть	FQ30-9pin ZJ

Разъем байонетный серии FQ30-9TK-16 (посадочный диаметр 30 мм) — девяти-контактная кабельная розетка ручного соединения. Диаметр контактов d=2,5 мм, номинальное напряжение 400В и токовая нагрузка до 25А.

Ответной частью розетки кабельной FQ30-9pin TK-16 является вилка приборная (блочная) FQ30-9pin ZJ.

Особенностью разъемов серии FQ30 является штырьковый разъем штепсельного типа и байонетный (быстроразъемный) способ соединения. Соединитель FQ30-9pin TK-16 насчитывает 9 контакта диаметром 2,5 мм, и являются функциональными аналогами отечественных разъемов 2РМ и ОНЦ-РГ.

Разъемы FQ30 являются пылезащищенными и влагозащищенными соответствуют степени защиты IP67, что гарантирует работу разъемов при погружении в воду на глубину 1м в течение 30 минут.

Тип корпуса FQ30-9pin TK-16 – кабельный, на выходе электрокабеля пружина диаметром 16 мм, которая препятствует излому или повреждению кабеля.

Кабельные части разъёмов между собой не сочленяются, также, как и приборные.

Цифра "9" (или "9 pin") которая предшествует буквам "Z" или "T" обозначает количество контактов, в данном случае 9-и контактное соединение. Буква "T" в маркировке обозначает тип корпуса – кабельный, "Z" – блочный, крепящийся на панель.

Вид быстросъемного соединителя FQ30: вилка или розетка. Вилка, так же известная как "папа", обозначается буквой "J", а розетка, она же "мама" – буквой "K".

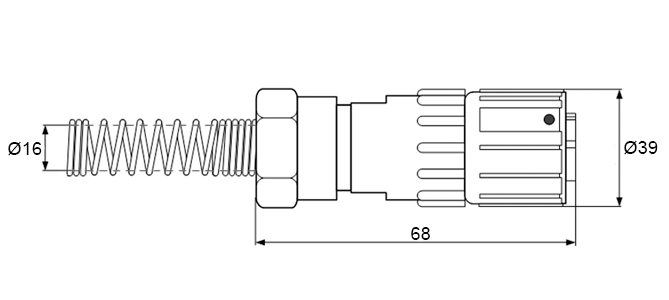

Технические характеристики байонетных разъемов серии FQ30-9pin TK-16 с указанием маркировки, схемы контактов и размерами приведены ниже.

Видео: Обзор ключевых особенностей разъемов FQ14, FQ18, FQ24, FQ30

Видео: Устройство и разборка разъемов FQ на примере серии FQ30

Окончательная цена на разъемы FQ30-9pin TK-16 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Технические характеристики разъемов байонетного соединения FQ30-9TK-16:

Серия			FQ 30 - 9 pin TK-16
Тип			байонетное соединение, разъем быстроразъемный
Тип соединительной части			кабельная розетка
Номинальное напряжение			400 В
Номинальный ток			25 А
Сопротивление контактов			0,0025-0,005 Ом
Сопротивление изоляции, не менее			5000 МОм
Диэлектрическая прочность			1000 В (50 Гц, 1 мин.)
Рабочая температура			-55°C – +100°C
Относительная влажность			до 93% при 40°C
Атмосферное давление			1 кПа
Виброустойчивость			10 – 2000 Гц,150 м/с²
Удароустойчивость			490 м/с²
Постоянное ускорение вибрации			245 м/с²
Ресурс соединений			500 циклов
Степень защиты			IP67 (1 м под водой до 30 мин.)

Схема расположения контактов и параметры FQ30-9pin TK 16:

Серия разъема	Размер контактного соединения	Схема расположения и нумерация контактов	Обозначение контактов	Диаметр контактов	Количество контактов
Серия разъема	Размер контактного соединения	Схема расположения и нумерация контактов	Обозначение контактов	Диаметр контактов	всего	данного диаметра
FQ30-9TK-16	30 мм			Ød = 2,5 мм	9	9

Маркировка быстроразъемных разъемов серии FQ30:

–

FQ	–	Серия разъемов
30	–	Типоразмер: 14, 18, 24, 30.
9	–	Количество контактов.
T	–	Тип корпуса: T - кабельная часть; Z - блочная часть.
K	–	Тип соединителя: J - вилка; K - розетка.
16	–	Диаметр пружины: 16 мм.
