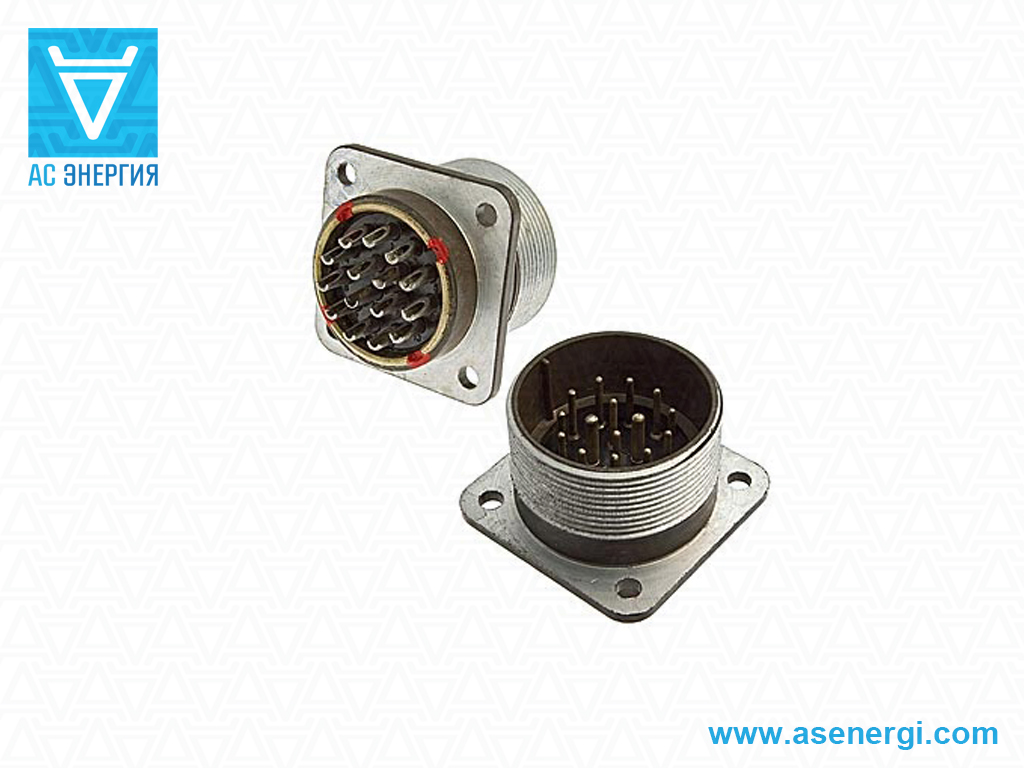

Разъем ШР36П15ЭШ4 вилка приборная
| Количество контактов | 15 | |
| ШР36П15ЭШ4 вилка | по запросу
+
–
|
|
| Рабочее напряжение, не более | 850 В | |
| Максимальная токовая нагрузка на одиночный контакт, не более | 1,5 | 20 А |
| 2,5 | 35 А | |
| Масса, не более | 61 г | |
| Ответная часть | ШР36П15ЭШ4 | |
Разъем ШР36П15ЭШ4 – 15-ти контактная негерметичная приборная вилка серии ШР, с прямым выводом под экранированный кабель, без патрубка. Вилка имеет проходной диаметр 39 мм, обеспечивает соединение пятнадцати контактов (тринадцать диаметром 1,5 мм и два 2,5 мм) с рабочей токовой нагрузкой до 10 А и 25 А на каждый соответственно. Токовая нагрузка на соединитель 180 А при напряжении переменного и постоянного тока до 850 В.
Ответной частью вилки приборной ШР36П15ЭШ4 является розетка кабельная ШР36П15ЭШ4.
Разъём ШР36П15ЭШ4 относится к группе цилиндрических приборных низкочастотных низковольтных разъёмов.
Корпусные детали изготовлены из алюминиевого сплава АЛ-11. Материалом изоляторов служит прессматериал карболит К-211-3. Штыри контактов вилки ШР – цилиндрические, материал латунь ЛС59-1. При наличии в конце маркировки разъёма буквы «Н» покрытие контакта – никель, при отсутствии буквы - покрытие серебро. Метод монтажа навесной (объемный). Сочленение соединителя - резьбовое, поляризация корпуса одношпоночная. Кабельные части разъёмов между собой не сочленяются, также, как и приборные. Хвостовик контакта вилки должен допускать присоединение проводников сечением не более 1,93 мм2 для контактов 1,5 мм и 3 мм2 для контактов 2,5 мм. Максимальное допускаемое количество перепаек - не больше 3.
В данном приборном соединителе гайка для крепления патрубка отсутствует. Обозначение "Э" - условное.
Возможны небольшие несовпадения букв в конце маркировки, нанесенной на соединители. Это связано с унификацией производства разъёмов: некоторые детали корпусов разъёмов могут переставляться с одной части на другую.
При применении, монтаже и эксплуатации соединителей следует опираться на нормы и требования, указанные в следующих технических стандартах: ОСТ В 11 0121-91 или ГЕ0.364.107ТУ.
Возможна поставка полного аналога разъема ШР36П15ЭШ4 вилка приборная (SZC).
Подробные характеристики, расшифровка обозначений маркировки, габаритные размеры и контактная схема вилки приборной ШР36П15ЭШ4 смотрите ниже. Гарантия безотказной работы поставляемых нашей компанией штепсельных соединителей составляет 2 года с момента их покупки. Предоставляем паспорта качества, этикетки (оговаривается при заказе).
Конечная цена на соединитель ШР36П15ЭШ4 зависит от количества приобретаемых изделий, сроков закрытия заказа, производителя, страны происхождения и формы оплаты.
Характеристики ШР36П15ЭШ4:
| Тип соединителя | ШР | ||
| Количество контактов | 15 | ||
| Рабочее напряжение, не более | 850 В | ||
| Максимальная токовая нагрузка на одиночный контакт, не более | 20; 35 А | ||
| Рабочий ток на контакт, не более | 10; 25 А | ||
| Диаметр контакта | 1,5; 2,5 мм | ||
| Сечение подсоединяемого провода, не более | 1,93; 3 мм2 | ||
| Сопротивление контакта, не более | 0,0025; 0,001; Ом | ||
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм | ||
| Синусоидальная вибрация | диапазон частот | 1...5000 Гц | |
| ускорение | 300 м/с2 | ||
| Ускорение механического удара | одиночного действия | 5000 м/с2 | |
| многократного действия | 350 м/с2 | ||
| Линейное ускорение | 2000 м/с2 | ||
| Минимальная наработка | 1000 ч | ||
| Количество сочленений-расчленений | 500 | ||
| Минимальный срок сохраняемости | 15 лет | ||
| Температура окружающей среды | от -60° С до +60° С | ||
| Смена температур с учетом температуры перегрева контактов | от -60° С до +110° С | ||
| Атмосферное пониженное давление рабочее | 1,3·10-4 Па (10-6 мм рт. ст.) | ||
Расшифровка обозначений маркировки ШР36П15ЭШ4:
| ШР | 36 | П | 15 | Э | Ш | 4 |
| ШР | – | Тип разъема: ШР - штепсельный разъем негерметичный. |
| 36 | – | Условный размер корпуса: 36. |
| П | – | Конструктивное исполнение приборной части: П - без патрубка. |
| 15 | – | Количество контактов: 15. |
| Э | – | условное обозначение. |
| Ш | – | Вид соединителя в приборной части: Ш - вилка (штырь). |
| 4 | – | Обозначение сочетания контактов: 4. |
Габаритные и установочные размеры ШР36П15ЭШ4:
 |
|||||
| Условный размер соединителя | Размеры, мм | ||||
| А | B | D | D1 | d | |
| 36 | 34±0,2 | 42 | 36 | М39×1,5 | 3,5 |
Схема расположения контактов и параметры ШР36П15ЭШ4:
| Серия разъема | Схема расположения, нумерация и обозначение контактов | Диаметр контактов | Количество контактов | Номер сочетания контактов | Макс. токовая нагрузка | |||
| всего | данного диаметра | на контакт | общая на соединитель | |||||
| 36 |
 |
 |
1,5 | 15 | 13 | 4 | 20 | 180 |
 |
2,5 | 2 | 35 | |||||
Особенности конструкции разъемов ШР:
Разъемы серии ШР (негерметичные) состоят из вилки 1 с контактными штырями и розетки 2 с контактными гнездами. Обе части разъема бывают кабельного и блочного (приборного) исполнения.
Приборная вилка (розетка) конструктивно состоит из: 1 - корпуса c фланцем, 2,3 - изоляторов, 4 - гнезд (штырей), 5 - пружинного кольца.
Зависимость температуры перегрева контактов от токовой нагрузки:
| Токовая нагрузка на соединитель, % от максимально допустимой по ТУ | 50 | 60 | 70 | 80 | 90 |
| Температура перегрева контактов, °С, не более | 22 | 27 | 33 | 38 | 44 |
Минимальная наработка соединителей в облегченном температурном режиме:
| Минимальная наработка соединителя, ч | Максимальная температура соединителя, °С |
| 3000 | 93 |
| 5000 | 85 |
| 7500 | 79 |
| 10000 | 75 |
| 15000 | 70 |
| 20000 | 66 |
| 25000 | 63 |
| 30000 | 61 |
| 40000 | 58 |
| 50000 | 55 |
| 80000 | 49 |
| 100000 | 47 |
Рекомендации по обеспечению надежности, сохранности и срока службы разъёмов
Для обеспечения надежности, сохранности и долговечности разъёмов, рекомендуется соблюдать режимы и условия эксплуатации (хранения), придерживаться культуры обслуживания изделий (правильности действия персонала, обслуживающего оборудование). Также важно недопущение влияния внешних факторов и любых отклонений от норм, не предусмотренных правилами эксплуатации штепсельных соединителей.
Причины отказов и поломок разъемов:
- приложение чрезмерных усилий при расчленении и сочленении контактов, что может привести к механическим поломкам и преждевременному механическому износу;
- воздействие температуры, вибрационных и ударных нагрузок, рабочих токов и напряжений;
- физико-химические свойства материалов, примененных в конструкции разъемов;
- наличие скрытых дефектов.
Факторы, увеличивающие срок службы:
- оптимальное распределение силовых цепей в разъёме (сильноточные цепи целесообразно распределять по периферии разъёма);
- применение теплоотводов;
- облегчение режимов и условий эксплуатации по отношению к максимально допустимым режимам и условиям, оговоренным в ТУ;
- заливка монтажного пространства разъёма компаундами;
- точное соблюдение инструкций по монтажу и эксплуатации.
