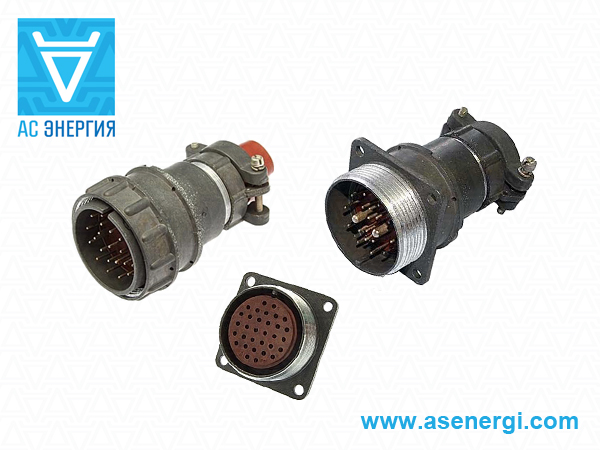

Разъемы 2РМТ
Разъемы 2РМТ14, 2РМТ18, 2РМТ22, 2РМТ24, 2РМТ27, 2РМТ30, 2РМТ33, 2РМТ36, 2РМТ39, 2РМТ42 – коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой до 260А и 700В.
Разъемы 2РМТ могут насчитывать от 4 до 50 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический корпус.
При заказе разъемов 2РМТ необходимо указывать тип корпуса: блочный или кабельный.
Буква "Б" в составе маркировки обозначает тип корпуса блочный, крепящийся на панель. Чаще всего ответной частью для него является тип корпуса кабельный, обозначается буквой "К". Кабельная часть разъема 2РМТ бывает прямой или угловой.
Также нужно указывать вид соединителя: вилка или розетка. Вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо).
Буква Л в конце маркировки разъема 2РМТ обозначает, что это розетка с левой резьбой - это одна ответная часть для соединителя проходная вилка. Второй ответной частью для проходной вилки с другой стороны будет обычная розетка с правой резьбой без буквы Л.
Фиксация соединения в конструкции разъемов 2РМТ производится с помощью резьбы гайки и корпуса. Характеристики, маркировка, устройство и размеры разъемов 2РМТ указаны ниже. Гарантия работы поставляемых нашей компанией разъемов 2РМТ составляет 2 года. Это подкрепляется необходимыми документами по качеству.
Гарантия работы поставляемых нашей компанией разъемов 2РМТ составляет 2 года. Это подкрепляется необходимыми документами по качеству.
Окончательная цена на разъемы 2РМТ зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Разъемы 2РМТ14 | |
| Количество контактов | 4 |
| Рабочее напряжение, не более | 560 В |
| Максимальная токовая нагрузка на одиночный контакт, не более | 8 А |
| Сопротивление контактов с диаметром 1,0 мм, не более | 0,005 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМТ14Б4Г1А1В | по запросу
+
–
|
2РМТ14КПН4Г1А1В | по запросу
+
–
|
| 2РМТ14Б4Г1В1В | по запросу
+
–
|
2РМТ14КПН4Г1В1В | по запросу
+
–
|
| 2РМТ14Б4Ш1А1В | по запросу
+
–
|
2РМТ14КПН4Ш1А1В | по запросу
+
–
|
| 2РМТ14Б4Ш1В1В | по запросу
+
–
|
2РМТ14КПН4Ш1В1В | по запросу
+
–
|
| 2РМТ14Б4Ш1В1ВБ | по запросу
+
–
|
2РМТ14КПЭ4Г1А1В | по запросу
+
–
|
| 2РМТ14БПН4Г1А1В | по запросу
+
–
|
2РМТ14КПЭ4Г1В1В | по запросу
+
–
|
| 2РМТ14БПН4Г1В1В | по запросу
+
–
|
2РМТ14КПЭ4Ш1А1В | по запросу
+
–
|
| 2РМТ14БПН4Ш1А1В | по запросу
+
–
|
2РМТ14КПЭ4Ш1В1В | по запросу
+
–
|
| 2РМТ14БПН4Ш1В1В | по запросу
+
–
|
2РМТ14КУН4Г1А1В | по запросу
+
–
|
| 2РМТ14БПЭ4Г1А1В | 599,70 руб.
+
–
|
2РМТ14КУН4Г1В1В | по запросу
+
–
|
| 2РМТ14БПЭ4Г1В1В | по запросу
+
–
|
2РМТ14КУН4Ш1В1В | по запросу
+
–
|
| 2РМТ14БПЭ4Ш1А1В | по запросу
+
–
|
2РМТ14КУЭ4Г1А1В | по запросу
+
–
|
| 2РМТ14БПЭ4Ш1В1В | по запросу
+
–
|
2РМТ14КУЭ4Г1В1В | по запросу
+
–
|
| 2РМТ14К4Г1А1В | по запросу
+
–
|
2РМТ14КУЭ4Ш1В1В | по запросу
+
–
|
| 2РМТ14К4Г1В1В | по запросу
+
–
|
| Разъемы 2РМТ18 | |
| Количество контактов | 7 |
| Рабочее напряжение, не более | 560 В |
| Максимальная токовая нагрузка на одиночный контакт, не более | 7 А |
| Сопротивление контактов с диаметром 1,0 мм, не более | 0,005 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМТ18Б7Г1А1В | по запросу
+
–
|
2РМТ18КПН7Ш1А1В | по запросу
+
–
|
| 2РМТ18Б7Г1В1В | по запросу
+
–
|
2РМТ18КПН7Ш1В1В | по запросу
+
–
|
| 2РМТ18Б7Ш1А1В | 539,70 руб.
+
–
|
2РМТ18КПЭ7Г1А1В | по запросу
+
–
|
| 2РМТ18Б7Ш1В1В | по запросу
+
–
|
2РМТ18КПЭ7Г1В1В | по запросу
+
–
|
| 2РМТ18БПН7Г1А1В | по запросу
+
–
|
2РМТ18КПЭ7Ш1А1В | по запросу
+
–
|
| 2РМТ18БПН7Г1В1В | по запросу
+
–
|
2РМТ18КПЭ7Ш1В1В | по запросу
+
–
|
| 2РМТ18БПН7Ш1А1В | по запросу
+
–
|
2РМТ18КУН7Г1А1В | 756,00 руб.
+
–
|
| 2РМТ18БПН7Ш1В1В | по запросу
+
–
|
2РМТ18КУН7Г1В1В | по запросу
+
–
|
| 2РМТ18БПЭ7Г1В1В | по запросу
+
–
|
2РМТ18КУН7Ш1В1В | по запросу
+
–
|
| 2РМТ18БПЭ7Ш1А1В | по запросу
+
–
|
2РМТ18КУЭ7Г1А1В | по запросу
+
–
|
| 2РМТ18БПЭ7Ш1В1В | по запросу
+
–
|
2РМТ18КУЭ7Г1В1В | по запросу
+
–
|
| 2РМТ18К7Г1В1В | 550,40 руб.
+
–
|
2РМТ18КУЭ7Ш1А1В | 435,30 руб.
+
–
|
| 2РМТ18КПН7Г1А1В | по запросу
+
–
|
2РМТ18КУЭ7Ш1В1В | 764,60 руб.
+
–
|
| 2РМТ18КПН7Г1В1В | по запросу
+
–
|
| Разъемы 2РМТ22 | ||
| Количество контактов | 4 или 10 | |
| Рабочее напряжение, не более | 560 В | |
| Максимальная токовая нагрузка на одиночный контакт, не более | 7 А, 18 А, 32 А | |
| Сопротивление контактов с диаметром | 1,0 мм, не более | 0,005 Ом |
| 2,0 мм, не более | 0,0016 Ом | |
| 3,0 мм, не более | 0,0008 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМТ22Б4Г3А1В | по запросу
+
–
|
2РМТ22БПН10Ш1В1В | 1370,00 руб.
+
–
|
| 2РМТ22Б4Г3В1В | по запросу
+
–
|
2РМТ22БПЭ4Г3В1В | по запросу
+
–
|
| 2РМТ22Б4Г3В1ВБ | по запросу
+
–
|
2РМТ22БПЭ4Ш3В1В | по запросу
+
–
|
| 2РМТ22Б4Ш3А1В | по запросу
+
–
|
2РМТ22БПЭ10Г1В1В | по запросу
+
–
|
| 2РМТ22Б4Ш3В1В | по запросу
+
–
|
2РМТ22БПЭ10Ш1В1В | по запросу
+
–
|
| 2РМТ22Б4Ш3В1ВБ | по запросу
+
–
|
2РМТ22К10Г1А1В | по запросу
+
–
|
| 2РМТ22Б10Г1А1В | по запросу
+
–
|
2РМТ22К10Г1В1В | по запросу
+
–
|
| 2РМТ22Б10Г1В1В | по запросу
+
–
|
2РМТ22К10Г1В1ВЛ | по запросу
+
–
|
| 2РМТ22Б10Г1В1ВБ | по запросу
+
–
|
2РМТ22КПН4Г3А1В | по запросу
+
–
|
| 2РМТ22Б10Ш1А1В | по запросу
+
–
|
2РМТ22КПН4Г3В1В | по запросу
+
–
|
| 2РМТ22Б10Ш1В1В | по запросу
+
–
|
2РМТ22КПН4Ш3А1В | по запросу
+
–
|
| 2РМТ22Б10Ш1В1ВБ | по запросу
+
–
|
2РМТ22КПН4Ш3В1В | по запросу
+
–
|
| 2РМТ22БПН4Г3А1В | по запросу
+
–
|
2РМТ22КПН10Г1А1В | по запросу
+
–
|
| 2РМТ22БПН4Г3В1В | по запросу
+
–
|
2РМТ22КПН10Г1В1В | по запросу
+
–
|
| 2РМТ22БПН4Ш3А1В | по запросу
+
–
|
2РМТ22КПН10Ш1А1В | по запросу
+
–
|
| 2РМТ22БПН4Ш3В1В | по запросу
+
–
|
2РМТ22КПН10Ш1В1В | по запросу
+
–
|
| 2РМТ22БПН10Г1А1В | по запросу
+
–
|
2РМТ22КПЭ10Г1А1В | по запросу
+
–
|
| 2РМТ22БПН10Г1В1В | 1332,00 руб.
+
–
|
2РМТ22КПЭ10Г1В1В | по запросу
+
–
|
| 2РМТ22БПН10Ш1А1В | по запросу
+
–
|
| Разъемы 2РМТ24 | |
| Количество контактов | 19 |
| Рабочее напряжение, не более | 560 В |
| Максимальная токовая нагрузка на одиночный контакт, не более | 5 А |
| Сопротивление контактов с диаметром 1,0 мм, не более | 0,005 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМТ24Б19Г1А1В | по запросу
+
–
|
2РМТ24КПН19Г1В1В | по запросу
+
–
|
| 2РМТ24Б19Г1В1В | по запросу
+
–
|
2РМТ24КПН19Ш1А1В | по запросу
+
–
|
| 2РМТ24Б19Ш1А1В | 1008,00 руб.
+
–
|
2РМТ24КПН19Ш1В1В | по запросу
+
–
|
| 2РМТ24Б19Ш1В1В | по запросу
+
–
|
2РМТ24КПЭ19Г1В1В | по запросу
+
–
|
| 2РМТ24Б19Ш1В1ВБ | по запросу
+
–
|
2РМТ24КПЭ19Ш1А1В | по запросу
+
–
|
| 2РМТ24БПН19Г1А1В | по запросу
+
–
|
2РМТ24КПЭ19Ш1В1В | по запросу
+
–
|
| 2РМТ24БПН19Г1В1В | по запросу
+
–
|
2РМТ24КУН19Г1В1В | 749,00 руб.
+
–
|
| 2РМТ24БПН19Ш1В1В | по запросу
+
–
|
2РМТ24КУН19Ш1В1В | 601,80 руб.
+
–
|
| 2РМТ24БПЭ19Г1В1В | по запросу
+
–
|
2РМТ24КУЭ19Г1А1В | по запросу
+
–
|
| 2РМТ24БПЭ19Ш1В1В | по запросу
+
–
|
2РМТ24КУЭ19Г1В1В | по запросу
+
–
|
| 2РМТ24К19Ш1В1В | по запросу
+
–
|
2РМТ24КУЭ19Ш1В1В | по запросу
+
–
|
| Разъемы 2РМТ27 | ||
| Количество контактов | 7 или 24 | |
| Рабочее напряжение, не более | 560 В, 700 В | |
| Максимальная токовая нагрузка на одиночный контакт, не более | 2 А, 12 А | |
| Сопротивление контактов с диаметром | 1,0 мм, не более | 0,005 Ом |
| 1,5 мм, не более | 0,0025 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМТ27Б7Г2В1В | 229,30 руб.
+
–
|
2РМТ27КПН24Г1В1В | 1790,00 руб.
+
–
|
| 2РМТ27Б7Ш2В1В | 196,60 руб.
+
–
|
2РМТ27КПН24Ш1А1В | по запросу
+
–
|
| 2РМТ27Б24Г1А1В | по запросу
+
–
|
2РМТ27КПН24Ш1В1В | по запросу
+
–
|
| 2РМТ27Б24Г1В1В | по запросу
+
–
|
2РМТ27КПЭ7Г2А1В | 802,60 руб.
+
–
|
| 2РМТ27Б24Ш1А1В | по запросу
+
–
|
2РМТ27КПЭ7Г2В1В | 366,90 руб.
+
–
|
| 2РМТ27Б24Ш1В1В | по запросу
+
–
|
2РМТ27КПЭ7Ш2А1В | по запросу
+
–
|
| 2РМТ27БПН7Г2В1В | по запросу
+
–
|
2РМТ27КПЭ7Ш2В1В | по запросу
+
–
|
| 2РМТ27БПН7Ш2В1В | по запросу
+
–
|
2РМТ27КПЭ24Г1А1В | по запросу
+
–
|
| 2РМТ27БПН24Г1А1В | по запросу
+
–
|
2РМТ27КПЭ24Г1В1В | по запросу
+
–
|
| 2РМТ27БПН24Г1В1В | по запросу
+
–
|
2РМТ27КПЭ24Ш1В1В | 245,00 руб.
+
–
|
| 2РМТ27БПН24Ш1А1В | по запросу
+
–
|
2РМТ27КУН7Г2В1В | 344,00 руб.
+
–
|
| 2РМТ27БПН24Ш1В1В | 603,30 руб.
+
–
|
2РМТ27КУН7Ш2В1В | по запросу
+
–
|
| 2РМТ27БПЭ7Г2В1В | по запросу
+
–
|
2РМТ27КУН24Г1А1В | по запросу
+
–
|
| 2РМТ27БПЭ7Ш2В1В | по запросу
+
–
|
2РМТ27КУН24Г1В1В | 895,30 руб.
+
–
|
| 2РМТ27БПЭ24Г1А1В | по запросу
+
–
|
2РМТ27КУН24Ш1В1В | 683,60 руб.
+
–
|
| 2РМТ27БПЭ24Г1В1В | по запросу
+
–
|
2РМТ27КУЭ7Г2В1В | по запросу
+
–
|
| 2РМТ27БПЭ24Ш1В1В | 603,30 руб.
+
–
|
2РМТ27КУЭ7Ш2В1В | 206,40 руб.
+
–
|
| 2РМТ27КПН7Г2А1В | по запросу
+
–
|
2РМТ27КУЭ24Г1А1В | по запросу
+
–
|
| 2РМТ27КПН7Г2В1В | по запросу
+
–
|
2РМТ27КУЭ24Г1В1В | по запросу
+
–
|
| 2РМТ27КПН7Ш2В1В | 272,20 руб.
+
–
|
2РМТ27КУЭ24Ш1В1В | 206,40 руб.
+
–
|
| 2РМТ27КПН24Г1А1В | по запросу
+
–
|
| Разъемы 2РМТ30 | |
| Количество контактов | 32 |
| Рабочее напряжение, не более | 560 В |
| Максимальная токовая нагрузка на одиночный контакт, не более | 4 А |
| Сопротивление контактов с диаметром 1,0 мм, не более | 0,005 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМТ30Б32Г1А1В | по запросу
+
–
|
2РМТ30КПН32Г1А1ВЛ | по запросу
+
–
|
| 2РМТ30Б32Г1В1В | по запросу
+
–
|
2РМТ30КПН32Г1В1В | 681,60 руб.
+
–
|
| 2РМТ30Б32Г1В1ВБ | по запросу
+
–
|
2РМТ30КПН32Г1В1ВЛ | по запросу
+
–
|
| 2РМТ30Б32Ш1В1В | по запросу
+
–
|
2РМТ30КПН32Ш1А1В | по запросу
+
–
|
| 2РМТ30Б32Ш1В1ВБ | по запросу
+
–
|
2РМТ30КПН32Ш1В1В | 2054,00 руб.
+
–
|
| 2РМТ30БПН32Г1А1В | по запросу
+
–
|
2РМТ30КПЭ32Г1В1В | 466,40 руб.
+
–
|
| 2РМТ30БПН32Г1В1В | 2833,00 руб.
+
–
|
2РМТ30КПЭ32Г1В1ВЛ | по запросу
+
–
|
| 2РМТ30БПН32Ш1В1В | 1942,00 руб.
+
–
|
2РМТ30КПЭ32Ш1В1В | 298,10 руб.
+
–
|
| 2РМТ30БПЭ32Г1А1В | по запросу
+
–
|
2РМТ30КУН32Г1В1В | 559,70 руб.
+
–
|
| 2РМТ30БПЭ32Г1В1В | по запросу
+
–
|
2РМТ30КУН32Ш1В1В | 458,60 руб.
+
–
|
| 2РМТ30БПЭ32Ш1В1В | по запросу
+
–
|
2РМТ30КУЭ32Г1В1В | 412,80 руб.
+
–
|
| 2РМТ30К32Ш1В1В | по запросу
+
–
|
2РМТ30КУЭ32Ш1В1В | 344,00 руб.
+
–
|
| 2РМТ30КПН32Г1А1В | по запросу
+
–
|
| Разъемы 2РМТ33 | ||
| Количество контактов | 20 | |
| Рабочее напряжение, не более | 560 В, 700 В | |
| Максимальная токовая нагрузка на одиночный контакт, не более | 6 А, 36 А | |
| Сопротивление контактов с диаметром | 1,0 мм, не более | 0,005 Ом |
| 3,0 мм, не более | 0,0008 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМТ33Б20Г1В1В | по запросу
+
–
|
2РМТ33КПН20Ш1В1В | по запросу
+
–
|
| 2РМТ33Б20Г4В1В | по запросу
+
–
|
2РМТ33КПН20Ш4В1В | по запросу
+
–
|
| 2РМТ33Б20Ш1В1В | по запросу
+
–
|
2РМТ33КПЭ20Г1В1В | по запросу
+
–
|
| 2РМТ33Б20Ш4В1В | по запросу
+
–
|
2РМТ33КПЭ20Г4А1В | по запросу
+
–
|
| 2РМТ33Б20Ш4В1ВБ | по запросу
+
–
|
2РМТ33КПЭ20Г4В1В | 458,60 руб.
+
–
|
| 2РМТ33БПН20Г1В1В | по запросу
+
–
|
2РМТ33КПЭ20Ш1В1В | по запросу
+
–
|
| 2РМТ33БПН20Г4В1В | по запросу
+
–
|
2РМТ33КПЭ20Ш4В1В | 458,60 руб.
+
–
|
| 2РМТ33БПН20Ш1В1В | по запросу
+
–
|
2РМТ33КУН20Г1В1В | 349,80 руб.
+
–
|
| 2РМТ33БПН20Ш4А1В | по запросу
+
–
|
2РМТ33КУН20Г4В1В | по запросу
+
–
|
| 2РМТ33БПН20Ш4В1В | по запросу
+
–
|
2РМТ33КУН20Ш1В1В | по запросу
+
–
|
| 2РМТ33БПЭ20Г1В1В | по запросу
+
–
|
2РМТ33КУН20Ш4В1В | по запросу
+
–
|
| 2РМТ33БПЭ20Г4В1В | по запросу
+
–
|
2РМТ33КУЭ20Г1В1В | 275,20 руб.
+
–
|
| 2РМТ33БПЭ20Ш1В1В | по запросу
+
–
|
2РМТ33КУЭ20Г4В1В | по запросу
+
–
|
| 2РМТ33БПЭ20Ш4В1В | по запросу
+
–
|
2РМТ33КУЭ20Ш1В1В | по запросу
+
–
|
| 2РМТ33КПН20Г1В1В | по запросу
+
–
|
2РМТ33КУЭ20Ш4В1В | по запросу
+
–
|
| 2РМТ33КПН20Г4В1В | 559,70 руб.
+
–
|
| Разъемы 2РМТ36 | ||
| Количество контактов | 20 или 22 | |
| Рабочее напряжение, не более | 560 В, 700 В | |
| Максимальная токовая нагрузка на одиночный контакт, не более | 5 А, 6 А, 10 А | |
| Сопротивление контактов с диаметром | 1,0 мм, не более | 0,005 Ом |
| 1,5 мм, не более | 0,0025 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМТ36Б20Г2В1В | 229,30 руб.
+
–
|
2РМТ36КПН22Г1В1В | по запросу
+
–
|
| 2РМТ36Б20Ш2В1В | 229,30 руб.
+
–
|
2РМТ36КПН22Ш1А1В | 1147,00 руб.
+
–
|
| 2РМТ36Б22Г1А1В | по запросу
+
–
|
2РМТ36КПН22Ш1В1В | 458,60 руб.
+
–
|
| 2РМТ36БПН20Г2В1В | 458,60 руб.
+
–
|
2РМТ36КПЭ20Г2В1В | 344,00 руб.
+
–
|
| 2РМТ36БПН20Ш2В1В | 458,60 руб.
+
–
|
2РМТ36КПЭ20Ш2В1В | 344,00 руб.
+
–
|
| 2РМТ36БПН22Г1В1В | по запросу
+
–
|
2РМТ36КПЭ22Г1В1В | 344,00 руб.
+
–
|
| 2РМТ36БПН22Ш1В1В | по запросу
+
–
|
2РМТ36КПЭ22Ш1А1В | 1147,00 руб.
+
–
|
| 2РМТ36БПЭ20Г2В1В | по запросу
+
–
|
2РМТ36КПЭ22Ш1В1В | 344,00 руб.
+
–
|
| 2РМТ36БПЭ20Ш2В1В | по запросу
+
–
|
2РМТ36КУН20Г2В1В | по запросу
+
–
|
| 2РМТ36КПН20Г2В1В | 458,60 руб.
+
–
|
2РМТ36КУН20Ш2В1В | 458,60 руб.
+
–
|
| 2РМТ36КПН20Ш2А1В | 1147,00 руб.
+
–
|
2РМТ36КУЭ20Г2В1В | по запросу
+
–
|
| 2РМТ36КПН20Ш2В1В | по запросу
+
–
|
2РМТ36КУЭ20Ш2В1В | по запросу
+
–
|
| Разъемы 2РМТ39 | |
| Количество контактов | 45 |
| Рабочее напряжение, не более | 560 В, 700 В |
| Максимальная токовая нагрузка на одиночный контакт, не более | 4 А, 8 А |
| Сопротивление контактов с диаметром 1,5 мм, не более | 0,0025 Ом |
| Материал контактов | золото, серебро |
| Тип | Цена | Тип | Цена |
| 2РМТ39Б45Г2А1В | по запросу
+
–
|
2РМТ39КПН45Г2В1В | по запросу
+
–
|
| 2РМТ39Б45Г2В1В | 183,50 руб.
+
–
|
2РМТ39КПН45Ш2А1В | по запросу
+
–
|
| 2РМТ39Б45Г2В1ВБ | 183,50 руб.
+
–
|
2РМТ39КПН45Ш2В1В | 344,00 руб.
+
–
|
| 2РМТ39Б45Ш2В1В | по запросу
+
–
|
2РМТ39КПЭ45Г2В1В | по запросу
+
–
|
| 2РМТ39Б45Ш2В1ВБ | 183,50 руб.
+
–
|
2РМТ39КПЭ45Ш2В1В | 229,30 руб.
+
–
|
| 2РМТ39БПН45Г2В1В | по запросу
+
–
|
2РМТ39КУН45Г2В1В | 344,00 руб.
+
–
|
| 2РМТ39БПН45Ш2А1В | по запросу
+
–
|
2РМТ39КУН45Ш2А1В | по запросу
+
–
|
| 2РМТ39БПН45Ш2В1В | 344,00 руб.
+
–
|
2РМТ39КУН45Ш2В1В | 344,00 руб.
+
–
|
| 2РМТ39БПЭ45Г2А1В | по запросу
+
–
|
2РМТ39КУЭ45Г2В1В | 137,60 руб.
+
–
|
| 2РМТ39БПЭ45Г2В1В | по запросу
+
–
|
2РМТ39КУЭ45Ш2А1В | по запросу
+
–
|
| 2РМТ39БПЭ45Ш2В1В | по запросу
+
–
|
2РМТ39КУЭ45Ш2В1В | 206,40 руб.
+
–
|
| 2РМТ39КПН45Г2А1В | по запросу
+
–
|
| Разъемы 2РМТ42 | ||
| Количество контактов | 30 или 50 | |
| Рабочее напряжение, не более | 560 В, 700 В | |
| Максимальная токовая нагрузка на одиночный контакт, не более | 4 А, 4,5 А, 8 А, 9 А | |
| Сопротивление контактов с диаметром | 1,0 мм, не более | 0,005 Ом |
| 1,5 мм, не более | 0,0025 Ом | |
| Материал контактов | золото, серебро | |
| Тип | Цена | Тип | Цена |
| 2РМТ42Б30Г2В1В | 108,80 руб.
+
–
|
2РМТ42КПН30Ш2А1В | 1605,00 руб.
+
–
|
| 2РМТ42Б30Ш2В1В | 275,20 руб.
+
–
|
2РМТ42КПН30Ш2В1В | 458,60 руб.
+
–
|
| 2РМТ42Б50Г2А1В | по запросу
+
–
|
2РМТ42КПН50Г2А1В | по запросу
+
–
|
| 2РМТ42Б50Г2В1В | 141,10 руб.
+
–
|
2РМТ42КПН50Г2В1В | по запросу
+
–
|
| 2РМТ42Б50Г2В1ВБ | 275,20 руб.
+
–
|
2РМТ42КПН50Ш2А1В | 940,80 руб.
+
–
|
| 2РМТ42Б50Ш2В1В | 286,60 руб.
+
–
|
2РМТ42КПН50Ш2В1В | 458,60 руб.
+
–
|
| 2РМТ42Б50Ш2В1ВБ | 275,20 руб.
+
–
|
2РМТ42КПЭ30Г2В1В | по запросу
+
–
|
| 2РМТ42БПН30Г2В1В | по запросу
+
–
|
2РМТ42КПЭ30Ш2В1В | 344,00 руб.
+
–
|
| 2РМТ42БПН30Ш2В1В | 344,00 руб.
+
–
|
2РМТ42КПЭ50Г2А1В | по запросу
+
–
|
| 2РМТ42БПН50Г2А1В | по запросу
+
–
|
2РМТ42КПЭ50Г2В1В | по запросу
+
–
|
| 2РМТ42БПН50Г2В1В | 458,60 руб.
+
–
|
2РМТ42КПЭ50Ш2А1В | по запросу
+
–
|
| 2РМТ42БПН50Ш2А1В | по запросу
+
–
|
2РМТ42КПЭ50Ш2В1В | 344,00 руб.
+
–
|
| 2РМТ42БПН50Ш2В1В | 458,60 руб.
+
–
|
2РМТ42КУН30Г2В1В | по запросу
+
–
|
| 2РМТ42БПЭ30Г2В1В | по запросу
+
–
|
2РМТ42КУН30Ш2В1В | по запросу
+
–
|
| 2РМТ42БПЭ30Ш2В1В | по запросу
+
–
|
2РМТ42КУН50Г2В1В | 458,60 руб.
+
–
|
| 2РМТ42БПЭ50Г2В1В | по запросу
+
–
|
2РМТ42КУН50Ш2В1В | по запросу
+
–
|
| 2РМТ42БПЭ50Ш2А1В | 1605,00 руб.
+
–
|
2РМТ42КУЭ30Г2В1В | 275,20 руб.
+
–
|
| 2РМТ42БПЭ50Ш2В1В | 275,20 руб.
+
–
|
2РМТ42КУЭ30Ш2В1В | по запросу
+
–
|
| 2РМТ42КПН30Г2А1В | по запросу
+
–
|
2РМТ42КУЭ50Г2В1В | 303,20 руб.
+
–
|
| 2РМТ42КПН30Г2В1В | по запросу
+
–
|
2РМТ42КУЭ50Ш2В1В | 303,20 руб.
+
–
|
Маркировка разъемов 2РМТ:
| 2РМТ | 30 | К | П | Э | 32 | Г | 1 | В | 1 | В | Л |
| 2РМТ | – | Тип разъема - соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый. |
| 30 | – | Посадочный диаметр корпуса вилки или розетки: 14,18, 22, 24, 27, 30, 33, 36, 39, 42. |
| К | – | Тип корпуса: Б - блочный, К - кабельный. |
| П | – | Форма кожуха (вид патрубка): П - прямая, У - угловая. |
| Э | – | Вид концевой гайки: Э - для экранированного кабеля, Н - для неэкранированного кабеля. |
| 32 | – | Количество контактов: 4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50. |
| Г | – | Вид соединителя: Ш - вилка (штырь), Г - розетка (гнездо). |
| 1 | – | Сочетание контактов по их диаметрам: 1 - 1 мм, 2 - 1 мм, 1,5 мм, 3 - 2 мм, 3 мм, 4 - 1 мм, 3 мм. |
| В | – | Вид покрытия контактов: А - золото, В - серебро. |
| 1 | – | Максимально допустимая температура окружающей среды: 1 - 100°С, 2 - 200°С. |
| В | – | В - всеклиматическое исполнение. |
| Л | – | Л - левая розетка (только для соединителя с проходными вилками), Б - корпус блочный (приборный) без левой резьбы. |
Схемы расположения контактов и электрические параметры соединителей 2РМТ
| Тип разъема | Схема расположения и обозначение контактов | Диаметр контактов | Количество контактов | Номер сочетания контактов | Макс. токовая нагрузка | Макс. рабочее напряжение | |||
| всего | данного диаметра | на контакт | общая | ||||||
| 2РМТ14 |  |
 |
1 мм | 4 | 4 | 1 | 8 А | 27 А | 560 В |
| 2РМТ18 |  |
|
1 мм | 7 | 7 | 1 | 7 А | 40 А | 560 В |
| 2РМТ22 |  |
 |
2 мм | 4 | 2 | 3 | 18 А | 80 А | 560 В |
 |
3 мм | 2 | 32 А | ||||||
 |
|
1 мм | 10 | 10 | 1 | 7 А | 58 А | 560 В | |
| 2РМТ24 |  |
|
1 мм | 19 | 19 | 1 | 5 А | 80 А | 560 В |
| 2РМТ27 |  |
|
1 мм | 7 | 5 | 2 | 8 А | 60 А | 700 В |
 |
1,5 мм | 2 | 16 А | ||||||
 |
|
1 мм | 24 | 24 | 1 | 5 А | 100 А | 560 В | |
| 2РМТ30 |  |
|
1 мм | 32 | 32 | 1 | 4 А | 106 А | 560 В |
| 2РМТ33 |  |
 |
1 мм | 20 | 12 | 1 | 6 А | 100 А | 700 В |
|
1 мм | 8 | 560 В | ||||||
 |
|
1 мм | 20 | 10 | 4 | 6 А | 110 А | 700 В | |
|
1 мм | 8 | 560 В | ||||||
|
3 мм | 2 | 36 А | ||||||
| 2РМТ36 |  |
|
1 мм | 20 | 10 | 2 | 5 А | 100 А | 700 В |
|
1 мм | 6 | 560 В | ||||||
 |
1,5 мм | 4 | 10 А | ||||||
 |
|
1 мм | 22 | 17 | 1 | 6 А | 110 А | 700 В | |
|
1 мм | 5 | 560 В | ||||||
| 2РМТ39 |  |
|
1 мм | 45 | 10 | 2 | 4 А | 167 А | 700 В |
|
1 мм | 30 | 560 В | ||||||
|
1,5 мм | 5 | 8 А | ||||||
| 2РМТ42 |  |
|
1 мм | 30 | 15 | 2 | 4,5 А | 168 А | 700 В |
|
1,5 мм | 15 | 9 А | 560 В | |||||
 |
|
1 мм | 50 | 10 | 2 | 4 А | 190 А | 700 В | |
|
1 мм | 33 | 560 В | ||||||
|
1,5 мм | 7 | 8 А | ||||||
Размеры блочных (приборных) разъемов 2РМТ
| Тип разъема | Размеры, мм | ||||
| ØD1 | ØD2 | Lmax | А | В | |
| 2РМТ14 | M14×1 | M16×1 | 25 | 17 | 24 |
| 2РМТ18 | M18×1 | M20×1 | 25 | 20 | 27 |
| 2РМТ22 | M22×1 | M24×1 | 27 | 23 | 30 |
| 2РМТ24 | M24×1 | M27×1,5 | 25 | 26 | 33 |
| 2РМТ27 | M27×1 | M30×1,5 | 25 | 29 | 36 |
| 2РМТ30 | M30×1 | M33×1 | 25 | 31 | 38 |
| 2РМТ33 | M33×1 | M36×1 | 27 | 32 | 40 |
| 2РМТ36 | M36×1 | M39×1 | 25 | 35 | 43 |
| 2РМТ39 | M39×1 | M42×1 | 25 | 37 | 46 |
| 2РМТ42 | M42×1 | M45×1 | 25 | 40 | 49 |
Размеры кабельных разъемов 2РМТ
| Тип разъема | Размеры, мм | ||
| ØD1 | ØD2 | Lmax | |
| 2РМТ14 | M14×1 | 22 | 25 |
| 2РМТ18 | M18×1 | 25 | 25 |
| 2РМТ22 | M22×1 | 29 | 27 |
| 2РМТ24 | M24×1 | 32 | 25 |
| 2РМТ27 | M27×1 | 35 | 25 |
| 2РМТ30 | M30×1 | 39 | 25 |
| 2РМТ33 | M33×1 | 42 | 27 |
| 2РМТ36 | M36×1 | 45 | 25 |
| 2РМТ39 | M39×1 | 48 | 25 |
| 2РМТ42 | M42×1 | 51 | 25 |
Рекомендуем посмотреть:
Выбранные товары:
^
Комментарии к продукции, отзывы:
