Разъемы быстроразъемные FQ18
Разъемы быстроразъемные серии FQ18, посадочный диаметр 18 мм – коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой до 18А и 400В.
Особенностью разъемов FQ18 является байонетный (быстроразъемный) способ соединения. Соединители серии FQ18 насчитывают от 3 до 12 контактов диаметром 1 мм, 1,5 мм, 2 мм, и являются функциональными аналогами отечественных разъемов 2РМ и ОНЦ-РГ. Тип корпуса разъемов FQ18 – блочный или кабельный. Буква "Z" в маркировке обозначает тип корпуса – блочный, крепящийся на панель, "T" – кабельный.
Вид соединителя FQ18: вилка или розетка. Розетка, так же известная как "мама", обозначается буквой "K", а вилка, она же "папа" – буквой "J".
Разъемы FQ18 являются влагозащищенными и соответствуют степени защиты IP67, что гарантирует работу разъемов при погружении в воду на глубину 1м в течение 30 минут.
Гарантийный срок работы поставляемых нашей компанией разъемов быстроразъемных FQ18 составляет 2 года, что подкрепляется соответствующими документами по качеству.
Видео: Обзор ключевых особенностей разъемов FQ14, FQ18, FQ24, FQ30 Окончательная цена на разъемы быстроразъемные FQ18 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
| Быстроразъемные соединители серии FQ18 | ||||
| Номинальное напряжение | 250 – 400 В | |||
| Выдерживаемое напряжение | до 1000 В | |||
| Сопротивление изоляции, не менее | 5000 МОм | |||
| Рабочая температура | -55°C – +100°C | |||
| Относительная влажность | до 93% при 40°C | |||
| Атмосферное давление | 1 кПа | |||
| Виброустойчивость | 10 – 2000 Гц,150 м/с2 | |||
| Удароустойчивость | 490 м/с2 | |||
| Ускорение вибрации | 245 м/с2 | |||
| Ресурс | 500 циклов | |||
| Степень защиты | IP67 | |||
| Фото | Серия | Цена | Режимы коммутации | Схема контактов |
 |
FQ18-3TJ (каб.вил.) | 272,90 руб.
+
–
|
18A/400V |  3 pin d=1,5 мм |
 |
FQ18-3ZK (бл.роз.) | 193,30 руб.
+
–
|
||
 |
FQ18-3pin TK-8 (каб.роз.) | 308,40 руб.
+
–
|
18A/400V | 3 pin d=1,5 мм |
 |
FQ18-3pin ZJ (бл.вил.) | 200,50 руб.
+
–
|
||
 |
FQ18-3ZPJ-8 (блочно-кабельная вилка) | 285,40 руб.
+
–
|
18A/400V | 3 pin d=1,5 мм |
 |
FQ18-3ZPK-8 (блочно-кабельная розетка) | 285,50 руб.
+
–
|
18A/400V | 3 pin d=1,5 мм |
 |
FQ18-4pin TJ-8 (каб.вил.) | 286,30 руб.
+
–
|
10A/400V |  4 pin d=1,5 мм |
 |
FQ18-4pin ZK (бл.роз.) | 188,60 руб.
+
–
|
||
 |
FQ18-4pin TK-8 (каб.роз.) | 289,80 руб.
+
–
|
10A/400V | 4 pin d=1,5 мм |
 |
FQ18-4pin ZJ (бл.вил.) | 189,10 руб.
+
–
|
||
 |
FQ18-4ZPJ-8 (блочно-кабельная вилка) | 306,60 руб.
+
–
|
10A/400V | 4 pin d=1,5 мм |
 |
FQ18-4pin ZPK-8 (блочно-кабельная розетка) | 266,10 руб.
+
–
|
10A/400V | 4 pin d=1,5 мм |
 |
FQ18-5pin TJ-8 (каб.вил.) | 321,30 руб.
+
–
|
3A/400V |  5 pin d=1,0 мм |
 |
FQ18-5pin ZK (бл.роз.) | 239,20 руб.
+
–
|
3A/400V | 5 pin d=1,0 мм |
 |
FQ18-5pin TK (каб.роз.) | 326,20 руб.
+
–
|
3A/400V | 5 pin d=1,0 мм |
 |
FQ18-5pin ZJ (бл.вил.) | 210,20 руб.
+
–
|
||
 |
FQ18-5pin ZPJ-8 (блочно-кабельная вилка) | 235,40 руб.
+
–
|
3A/400V | 5 pin d=1,0 мм |
 |
FQ18-5ZPK-8 (блочно-кабельная розетка) | 222,20 руб.
+
–
|
3A/400V | 5 pin d=1,0 мм |
 |
FQ18-6pin TJ-8 (каб.вил.) | 307,10 руб.
+
–
|
3A/400V |  6 pin d=1,0 мм |
 |
FQ18-6pin ZK (бл.роз.) | 229,60 руб.
+
–
|
||
 |
FQ18-6pin TK-8 (каб.роз.) | 326,20 руб.
+
–
|
3A/400V | 6 pin d=1,0 мм |
 |
FQ18-6pin ZJ (бл.вил.) | 198,90 руб.
+
–
|
||
 |
FQ18-7pin TJ-8 (каб.вил.) | 321,40 руб.
+
–
|
3A/400V |  7 pin d=1,0 мм |
 |
FQ18-7pin ZK (бл.роз.) | 202,40 руб.
+
–
|
||
 |

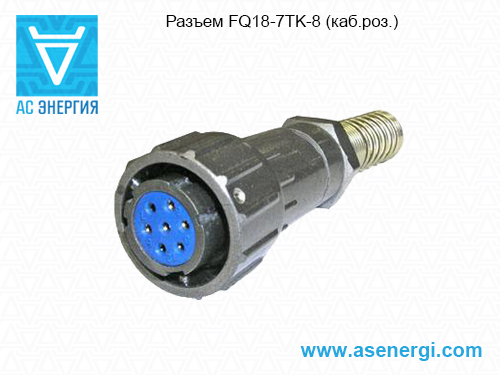

FQ18-7pin TK-8 (каб.роз.) | 291,10 руб.
+
–
|
3A/400V | 7 pin d=1,0 мм |
 |
FQ18-7pin ZJ (бл.вил.) | 192,80 руб.
+
–
|
||
 |
FQ18-7pin ZPJ-8 (блочно-кабельная вилка) | 304,80 руб.
+
–
|
3A/400V | 7 pin d=1,0 мм |
 |
FQ18-7pin ZPK-8 (блочно-кабельная розетка) | 310,00 руб.
+
–
|
3A/400V | 7 pin d=1,0 мм |
 |
FQ18-12pin TK-10 (каб.роз.) | 736,70 руб.
+
–
|
3A/250V |  12 pin d=1,0 мм |
 |
FQ18-12pin ZJ (бл.вил.) | 246,60 руб.
+
–
|
||
 |
FQ18-12pin TJ-10 (каб.вил.) | 279,20 руб.
+
–
|
3A/250V | 12 pin d=1,0 мм |
 |
FQ18-12pin ZK (бл.роз.) | 274,40 руб.
+
–
|
3A/250V | 12 pin d=1,0 мм |
 |
FQ18-12ZPJ-8 (блочно-кабельная вилка) | по запросу
+
–
|
3A/250V | 12 pin d=1,0 мм |
Маркировка быстроразъемных разъемов серии FQ18:
| FQ | 18 | – | 7 | T | K | – | 8 |
| FQ | – | Серия разъемов |
| 18 | – | Типоразмер: 14, 18, 24, 30. |
| 7 | – | Количество контактов. |
| T | – | Тип корпуса: T - кабельная часть; Z - блочная часть. |
| K | – | Тип соединителя: K - розетка; J - вилка. |
| 8 | – | Диаметр пружины: 8 мм. |
| Заглушки (крышки) разъемов FQ18 | ||||
| Рабочая температура | -55°C – +100°C | |||
| Относительная влажность | до 93% при 40°C | |||
| Степень защиты | IP67 | |||
| Фото | Серия | Цена | Ответная часть разъема | Размеры |
 |
FQ18 заглушка блочной части | 5,87 руб.
+
–
|
блочная |  |
 |
FQ18 заглушка кабельной части | 74,56 руб.
+
–
|
кабельная |  |
Размеры разъема FQ18:
-
Размеры кабельной части FQ18
-
Размеры блочной части FQ18
Схемы контактов FQ18:
-
Контакты разъемов FQ18
