Разъем 2РМГП22Б10Ш1Е2 вилка блочная
| Количество контактов | 10 | |
| 2РМГП22Б10Ш1Е2 | по запросу
+
–
|
|
| Рабочее напряжение, не более | 560 В | |
| Максимальная токовая нагрузка на одиночный контакт, не более | Ø1 мм | 4 А |
| Cуммарная токовая нагрузка на соединитель, не более | 33 А | |

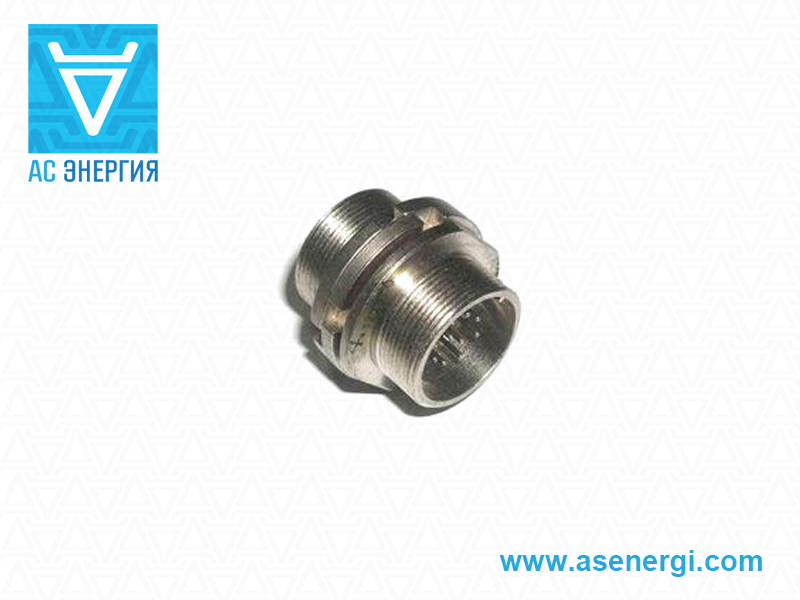

Разъем 2РМГП22Б10Ш1Е2 – 10-контактная герметичная блочная (приборная) вилка серии 2РМГП, теплостойкостью 200°С, без патрубка. Вилка имеет посадочный диаметр 22 мм. Обеспечивает соединение 10 контактов диаметром 1 мм с максимальной токовой нагрузкой до 4 А на один контакт, и до 33 А на соединитель в целом при напряжении до 560 В переменного (частотой до 3 МГц), постоянного и импульсного тока.
Разъём 2РМГП22Б10Ш1Е2 относится к группе цилиндрических герметичных низковольтных проходных разъёмов. Характеризуется своей высокой надёжностью, устойчивостью к различным видам воздействия.
Корпусные детали изготовлены по уникальной технологии: спай стекла с прецезионным сплавом. Вид покрытия контактов - никель. Метод монтажа навесной (объемный). Сочленение соединителя - резьбовое, поляризация корпуса - одношпоночная. Сочленение приборных и кабельных частей производится резьбовой гайкой на кабельной части соединителя. Кабельные части разъёмов между собой не сочленяются, также, как и приборные. Максимальное допускаемое количество перепаек - не больше 3.
Возможны небольшие несовпадения букв в конце маркировки, нанесенной на соединители. Это связано с унификацией производства разъёмов: некоторые детали корпусов разъёмов могут переставляться с одной части на другую.
При применении, монтаже и эксплуатации соединителей следует опираться на нормы и требования, указанные в следующих технических стандартах: ОСТ В 11 0121-91 или ГЕО.364.140ТУ, ГЕО.364.126ТУ.
Возможна поставка полного аналога разъема 2РМГП22Б10Ш1Е2 вилка блочная.
Подробные характеристики, расшифровка обозначений маркировки, габаритные размеры и контактная схема вилки блочной 2РМГП22Б10Ш1Е2 смотрите ниже. Гарантия работы поставляемых нашей компанией соединителей составляет 2 года с момента их покупки. Предоставляем паспорта качества, этикетки (оговаривается при заказе).
Конечная цена на соединитель 2РМГП22Б10Ш1Е2 зависит от количества приобретаемых изделий, сроков закрытия заказа, производителя, страны происхождения и формы оплаты.
Характеристики разъема 2РМГП22Б10Ш1Е2:
| Тип соединителя | 2РМГП | ||
| Количество контактов | 10 | ||
| Рабочее напряжение, не более | 560 В | ||
| Максимальная токовая нагрузка на одиночный контакт, не более | 4А | ||
| Диаметр контакта | Ø1 мм | ||
| Сопротивление контакта, не более | 30 мОм | ||
| Сопротивление изоляции в нормальных климатических условиях, не менее | 5000 МОм | ||
| Синусоидальная вибрация | диапазон частот | 5...5000 Гц | |
| ускорение | 500 м/с2 | ||
| Ускорение механического удара | одиночного действия | 5000 м/с2 | |
| многократного действия | 1000 м/с2 | ||
| Линейное ускорение | 2000 м/с2 | ||
| Минимальная наработка | 1000 ч | ||
| Количество сочленений-расчленений | 500 | ||
| Минимальный срок сохраняемости | 15 лет | ||
| Температура окружающей среды | от -60°С до +200°С | ||
| Смена температур с учетом температуры перегрева контактов | от -60°С до +180°С | ||
| Атмосферное пониженное давление рабочее | 133·10-12 Па (10-12 мм рт.ст.) | ||
Расшифровка обозначений маркировки 2РМГП22Б10Ш1Е2:
| 2РМГП | 22 | Б | 10 | Ш | 1 | Е | 2 |
| 2РМГП | – | Тип разъема: 2РМГП - соединитель электрический цилиндрический герметичный проходной. |
| 22 | – | Посадочный диаметр корпуса вилки: 22 мм. |
| Б | – | Тип корпуса: Б - блочный. |
| 10 | – | Количество контактов: 10 контактов. |
| Ш | – | Вид соединителя: Ш - вилка (штырь). |
| 1 | – | Обозначение сочетания контактов по их диаметрам: все контакты - Ø1 мм. |
| Е | – | Вид покрытия контактов: Е - никель. |
| 2 | – | Максимально допустимая температура окружающей среды: 2 - 200°С. |
Габаритные и установочные размеры 2РМГП22Б10Ш1Е2:
|
|||||
| Условный размер соединителя | Размеры, мм | ||||
| B | D | D1 | Lmax | ||
| 22 | 30 | М24×1 | 33 | 32 | |
Схема расположения контактов и параметры 2РМГП22Б10Ш1Е2:
| Серия разъема | Схема расположения, нумерация и обозначение контактов | Диаметр контактов | Количество контактов | Номер сочетания контактов | Макс. токовая нагрузка | |||
| всего | данного диаметра | на контакт | общая на соединитель | |||||
| 2РМГП22 |  |
 |
1 мм | 10 | 10 | 1 | 4 А | 33 А |
Рекомендации по обеспечению надежности, сохранности и срока службы разъёмов
Для обеспечения надежности, сохранности и долговечности разъёмов, рекомендуется соблюдать режимы и условия эксплуатации (хранения), придерживаться культуры обслуживания изделий (правильности действия персонала, обслуживающего оборудование). Также важно недопущение влияния внешних факторов и любых отклонений от норм, не предусмотренных правилами эксплуатации соединителей.
Причины отказов и поломок разъемов:
- приложение чрезмерных усилий при расчленении и сочленении контактов, что может привести к механическим поломкам и преждевременному механическому износу;
- воздействие температуры, вибрационных и ударных нагрузок, рабочих токов и напряжений;
- физико-химические свойства материалов, примененных в конструкции разъемов;
- наличие скрытых дефектов.
Факторы, увеличивающие срок службы:
- оптимальное распределение силовых цепей в разъёме (сильноточные цепи целесообразно распределять по периферии разъёма);
- применение теплоотводов;
- облегчение режимов и условий эксплуатации по отношению к максимально допустимым режимам и условиям, оговоренным в ТУ;
- заливка монтажного пространства разъёма компаундами;
- точное соблюдение инструкций по монтажу и эксплуатации.
